ソフトウェアリミットセットアップ
HLF-20317-01
ソフトウェアリミットセットアップ
SHEET
2/9
［作業手順］

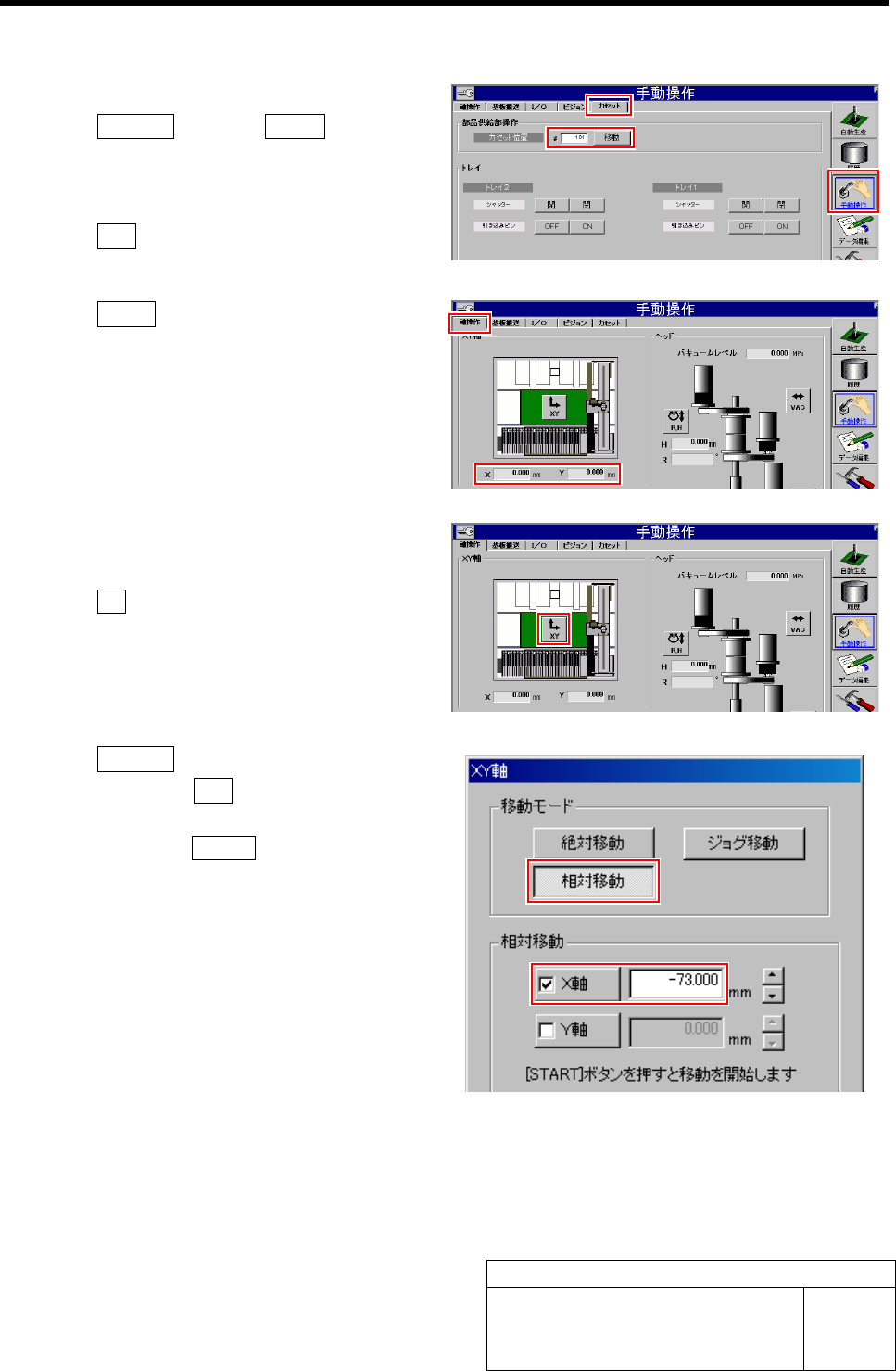

1 Z101 のカセット吸着位置座標を調べます。
1. 手動操作 メニューÎカセット タブの順に
クリックし、ます。カセット操作画面を表示さ
せます。
2. カセット位置の入力欄に「101」と入力し、
移動 ボタンをクリックします。
ヘッド部がカセット位置「101」へ移動します。
3. 軸操作 タブをクリックします。
4. 軸操作画面に表示されている XY 軸座標を
メモします。
2 X-CCW のオーバートラベル（OT）センサの X
座標を調べます。
1. XY ボタンをクリックします。
XY 軸の操作画面が表示されます。
2. 相対移動 ボタンをクリックします。
3. 相対移動の X 軸 ボタンをクリックします。
4. X 軸の数値欄に「-73.0」mm と入力して、操
作パネルの START ボタンを押します。
X 軸がカセット 101 の位置から、マイナス 73 mm
相対移動します。
ソフトウェアリミットセットアップ
HLF-20317-01
ソフトウェアリミットセットアップ
SHEET
3/9
5. ジョグ移動 ボタンをクリックします。
6. 低速ジョグ移動で、左カーソルを 1 回ずつ
クリックして X 軸をマイナス方向に移動させ
ます。
オーバートラベル位置まで移動すると、アラーム
が表示されます。
7. RESET ボタンを押してアラーム表示を消
します。
8. 軸操作画面に表示されている X-CCW の X
座標をメモします。
9. ORG ボタンを押して、原点復帰を行い
ます。
3 Y-CW のオーバートラベル（OT）センサの
Y 座標を調べます。
1. カセット タブをクリックして、カセット操作画
面を表示させます。
2. カセット位置の入力欄に「101」と入力し、
移動 ボタンをクリックします。
ヘッド部がカセット位置「101」へ移動します。
3. 軸操作 タブÎXY ボタンをクリックして、
XY 軸操作画面を表示させます。
ソフトウェアリミットセットアップ
HLF-20317-01
ソフトウェアリミットセットアップ
SHEET
4/9
4. 相対移動 ボタンをクリックします。
5. 相対移動の Y 軸 ボタンをクリックします。
6. Y 軸の数値入力欄に「-1.500」を入力して
START ボタンを押します。
Y 軸がカセット 101 の位置から、マイナス 1.5 mm
相対移動します。
7. ジョグ移動 ボタンをクリックします。
8. 低速ジョグ移動で、下カーソルを 1 回ずつ
クリックして Y 軸をマイナス方向に移動させ
ます。
オーバートラベル位置まで移動すると、アラーム
が表示されます。
9. RESET ボタンを押してアラーム表示を消
します。
アラーム表示が消え、軸操作画面に戻ります。
10. 軸操作画面に表示されている Y-CW の Y
座標をメモします。
11. ORG ボタンを押して、原点復帰を行い
ます。
