F 軸ベルトテンション調整 HLF-20405-01 F 軸ベルトテンション調整 SHEET 2/3 4 テンションブロック冶 具をフィード部本体に取 り 付けます。 5 F 軸モータ取り付けブラケットのキャップスクリ ュー（ 3-M4 ）を緩めます。 6 モータプーリーの 1 番から 4 番の位置まで順番 にテンションを測定します。 1. テンションメータの測定端子 を両プーリーの 中間のベルト付近に配置します。 2. ベルトを指で弾…
F 軸ベルトテンション調整
HLF-20405-01
F 軸ベルトテンション調整
SHEET
1/3
F 軸ベルトテンション調整
［必要な冶具］
• テンションブロック冶具
• テンションメータ
［作業手順］
1 モータプーリーに 90 度間隔で、右図のように
1～4 の番号を書きます。
2 モータプーリーとベルトにけがき線を書きます。
ベルトのテンションを再測定する際は、このけが
き線を合わせた位置で、1 番の測定を始め、2,
3, 4 の順で測定を行います。
（再現性が出るため）
3 テンションメータをセットします。
WEIGHT =2.5 gf/m
WIDTH =15 mm
SPAN =57 mm
テンションブロック冶具 テンションメータ
モータプーリー
けがき線
F 軸ベルトテンション調整
HLF-20405-01
F 軸ベルトテンション調整
SHEET
2/3

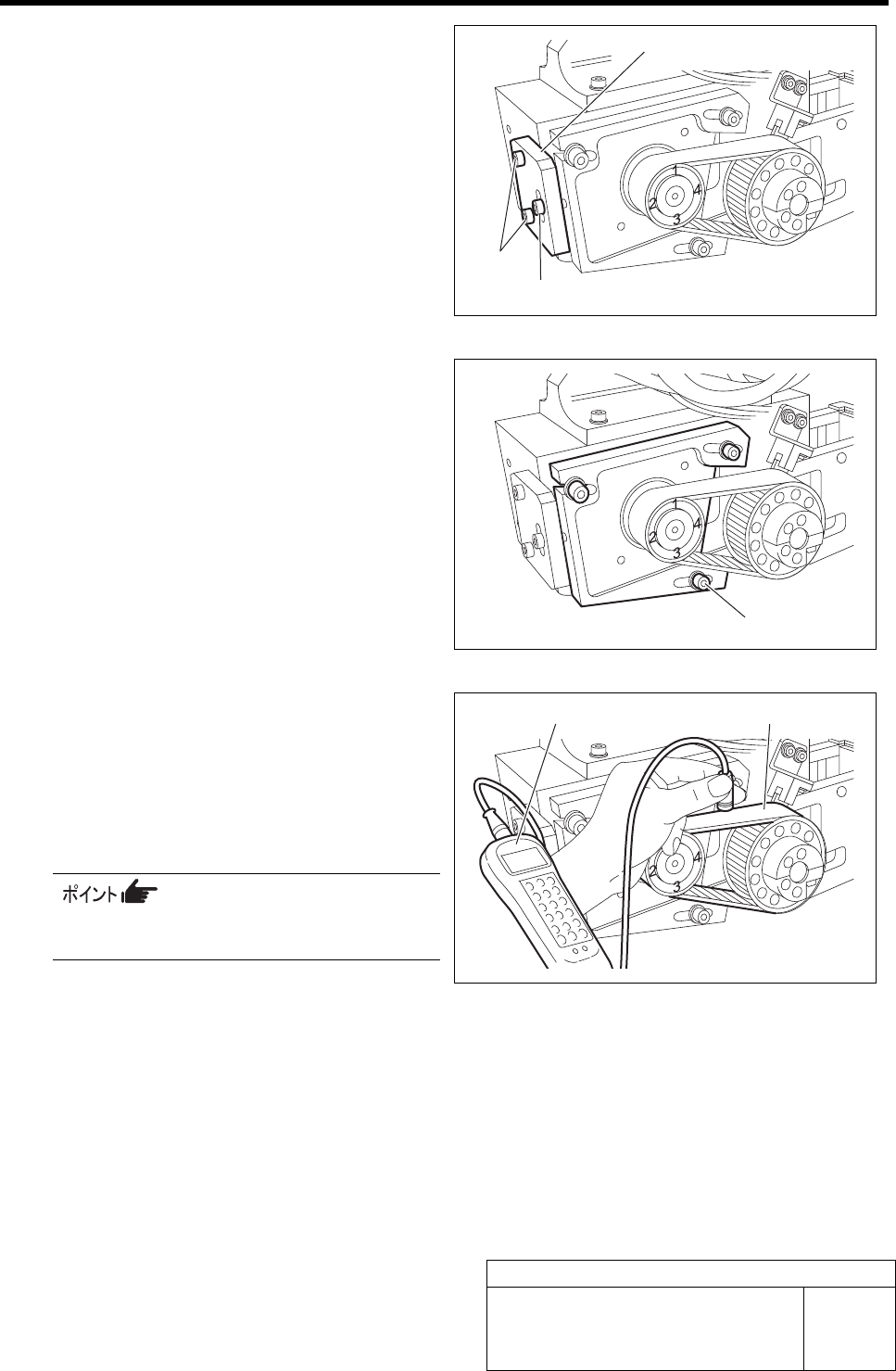

4 テンションブロック冶具をフィード部本体に取り
付けます。
5 F 軸モータ取り付けブラケットのキャップスクリ
ュー（3-M4）を緩めます。
6 モータプーリーの 1 番から 4 番の位置まで順番
にテンションを測定します。
1. テンションメータの測定端子を両プーリーの
中間のベルト付近に配置します。
2. ベルトを指で弾くと、テンションメータにベル
トのテンション値が表示されます。
テンションメータの詳しい操作方法は、テンショ
ンメータに付属のマニュアルをご覧ください。
3. モータプーリーを 90 度回転させ、1 番から
4 番まで順番にテンションを測定します。
キャップスクリュー
テンションブロック冶具
M4, W4
2-M3
テンションメータ
ベルト
F 軸ベルトテンション調整
HLF-20405-01
F 軸ベルトテンション調整
SHEET
3/3

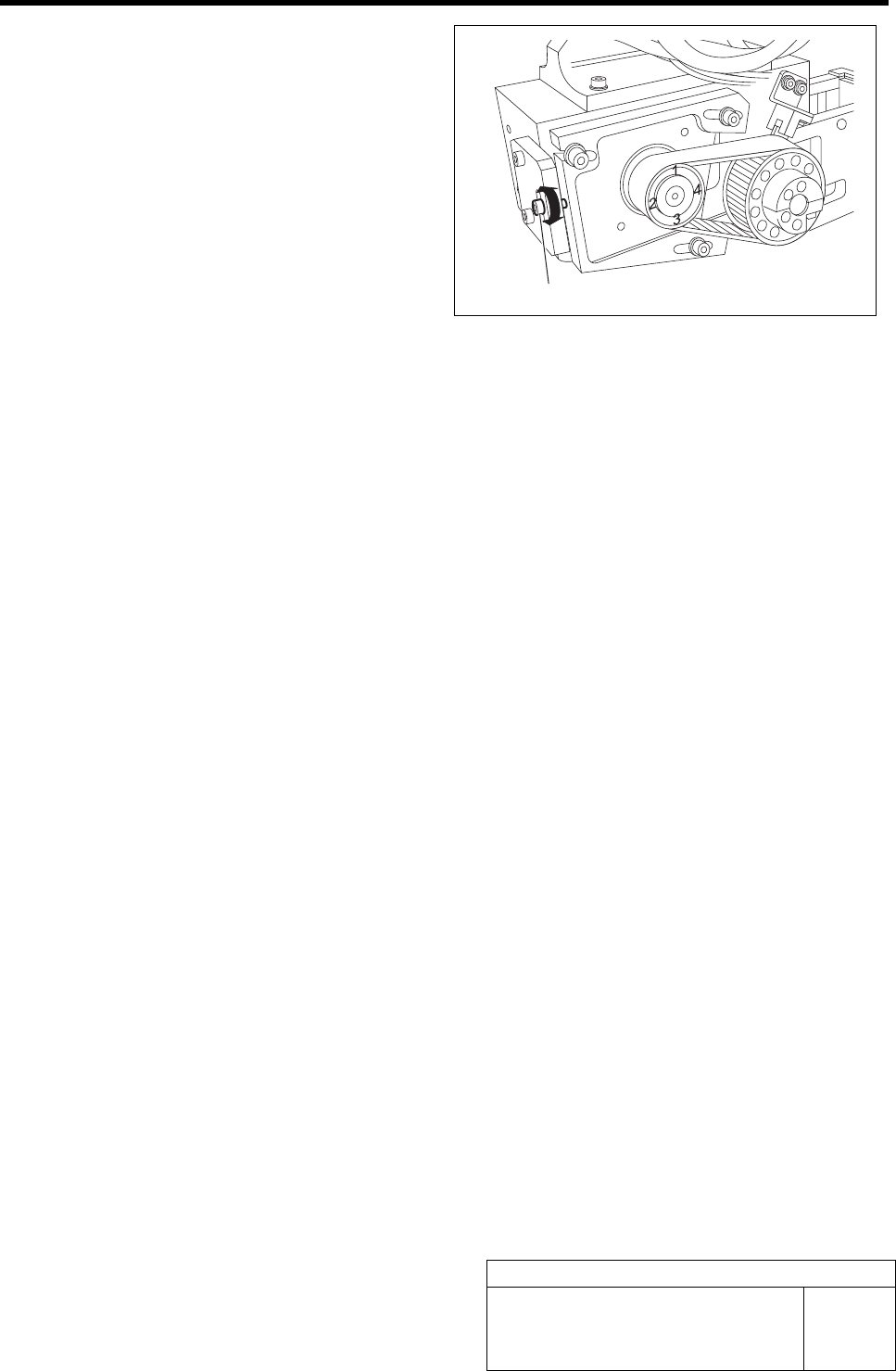

7 手順 6 で測定したテンションの最大値と最小値
が規格内に入るように、テンション調整ネジを
回して、ベルトのテンション調整を行います。
規格：48.0 ～ 80.0 N
8 テンション調整後、F 軸モータ取り付けブラケットのキャップスクリュー（3-M4）を増し締めし、ブラケットを
固定します。
9 テンションブロック冶具を取り外します。
テンション調整ネジ
