F 軸ベルトテンション調整 HLF-20405-01 F 軸ベルトテンション調整 SHEET 3/3 7 手順 6 で測定したテンションの最大値と最小値 が規格内に入るように、テンション調整ネジを 回して、ベルトのテンション調整を行 います。 規格： 48.0 ～ 80.0 N 8 テンション調整後、 F 軸モータ取り付けブラケットのキャップスク リュー（ 3-M4 ）を増し締めし、ブラケ ットを 固定します。 9 テンションブロック冶…
F 軸ベルトテンション調整
HLF-20405-01
F 軸ベルトテンション調整
SHEET
2/3
4 テンションブロック冶具をフィード部本体に取り
付けます。
5 F 軸モータ取り付けブラケットのキャップスクリ
ュー（3-M4）を緩めます。
6 モータプーリーの 1 番から 4 番の位置まで順番
にテンションを測定します。
1. テンションメータの測定端子を両プーリーの
中間のベルト付近に配置します。
2. ベルトを指で弾くと、テンションメータにベル
トのテンション値が表示されます。
テンションメータの詳しい操作方法は、テンショ
ンメータに付属のマニュアルをご覧ください。
3. モータプーリーを 90 度回転させ、1 番から
4 番まで順番にテンションを測定します。
キャップスクリュー
テンションブロック冶具
M4, W4
2-M3
テンションメータ
ベルト
F 軸ベルトテンション調整
HLF-20405-01
F 軸ベルトテンション調整
SHEET
3/3
7 手順 6 で測定したテンションの最大値と最小値
が規格内に入るように、テンション調整ネジを
回して、ベルトのテンション調整を行います。
規格：48.0 ～ 80.0 N
8 テンション調整後、F 軸モータ取り付けブラケットのキャップスクリュー（3-M4）を増し締めし、ブラケットを
固定します。
9 テンションブロック冶具を取り外します。
テンション調整ネジ
F 軸フィードローラ Y 方向位置調整
HLF-20406-01
F 軸フィードローラ Y 方向位置調整
SHEET
1/2

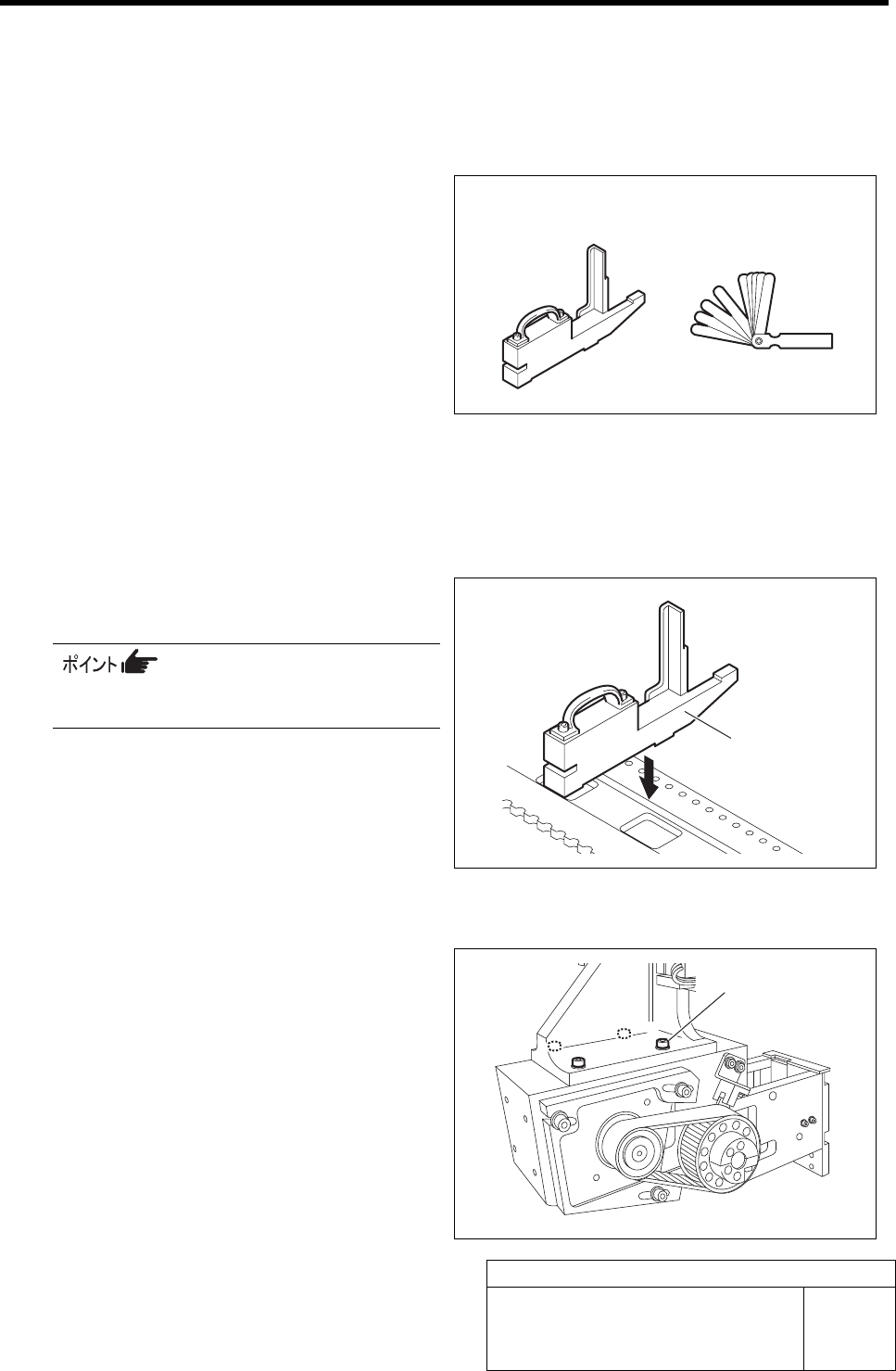

F 軸フィードローラ Y 方向位置調整
［必要な冶具］
• フィード調整冶具
• シックネスゲージ
［作業手順］
1 カセットテーブルの 20 番の位置より右側約 10
cm の位置に X 軸を移動させます。
2 フィード調整冶具をカセットテーブルの 20 番の
位置にセットします。
フィード調整冶具とカセットテーブルの間に隙間
がないこと。
3 X 軸を手で動かし、フィード部を調整冶具上ま
で移動させます。
4 フィード部を固定しているキャップスクリュー
（4-M4）を緩めます。
フィード調整冶具 シックネスゲージ
フィード調整冶具
キャップスクリュー
