F 軸原点出し HLF-20202-01 F 軸 原点出し SHEET 1/2 F 軸原点出し ［必要な冶具］ • 冶具は使用しません ［作業手順］ 1 F 軸原点出し画面を表示させます。 1. キャリブレーションメ ニュー画面の マシンセットアップ ボタンをクリックします。 マシンセットアップメニュー画面が表示され ます。 2. マシンセットアップメニュー画面の F 軸原点出し ボタンをクリックします。 F 軸原点出し画面が表示されま…
H 軸原点出し
HLF-20201-01
H 軸原点出し
SHEET
5/5

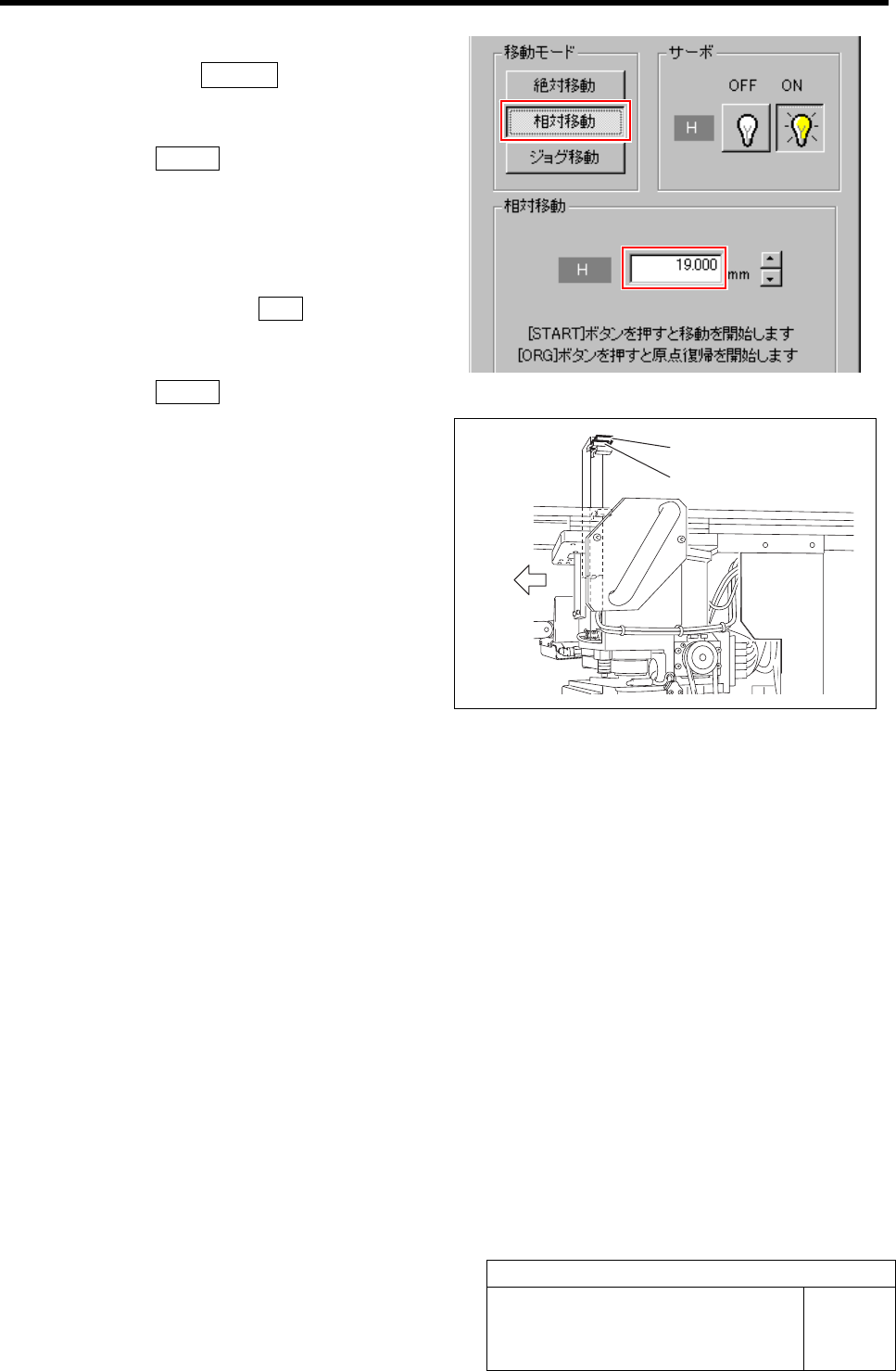

9 H 軸原点の確認を行います。
1. 移動モードの相対移動 ボタンをクリックし
ます。
2. 相対移動欄に「19」mm と入力し、操作パ
ネルの START ボタンを押します。
H 軸が原点位置から 19 mm 上昇します。
3. このとき、NS 解除センサの LED が点灯す
ることを確認します。
4. H 軸原点出し（確認）画面が表示された状
態で、操作パネルの ORG ボタンを押しま
す。
5. 相対移動欄に「19.5」mm と入力し、操作パ
ネルの START ボタンを押します。
H 軸が原点位置から 19.5 mm 上昇します。
6. このとき、OT（H-CCW）エラーにならないこ
とを確認します。
OT センサ（H-CCW）
NS 解除センサ（PXS-NR）
前面
F 軸原点出し
HLF-20202-01
F 軸原点出し
SHEET
1/2
F 軸原点出し
［必要な冶具］
• 冶具は使用しません
［作業手順］
1 F 軸原点出し画面を表示させます。
1. キャリブレーションメニュー画面の
マシンセットアップ ボタンをクリックします。
マシンセットアップメニュー画面が表示され
ます。
2. マシンセットアップメニュー画面の
F 軸原点出し ボタンをクリックします。
F 軸原点出し画面が表示されます。
2 サーボを OFF します。
1. F 軸原点出し画面のサーボ全軸 OFF ボタ
ンをクリックします。
全軸のサーボが OFF されます。
F 軸原点出し
HLF-20202-01
F 軸原点出し
SHEET
2/2
3 F 軸原点位置を調整します。
1. F 軸の従属ギアを手で軽く回します。
自重で元の位置である F 軸原点に戻ります。
4 保存 ボタンをクリックします。
F 軸原点位置が保存され、サーボが自動的に ON 状
態に戻り F 軸原点出し画面が閉じます。
従属ギア
