F 軸原点出し
HLF-20202-01
F 軸原点出し
SHEET
2/2

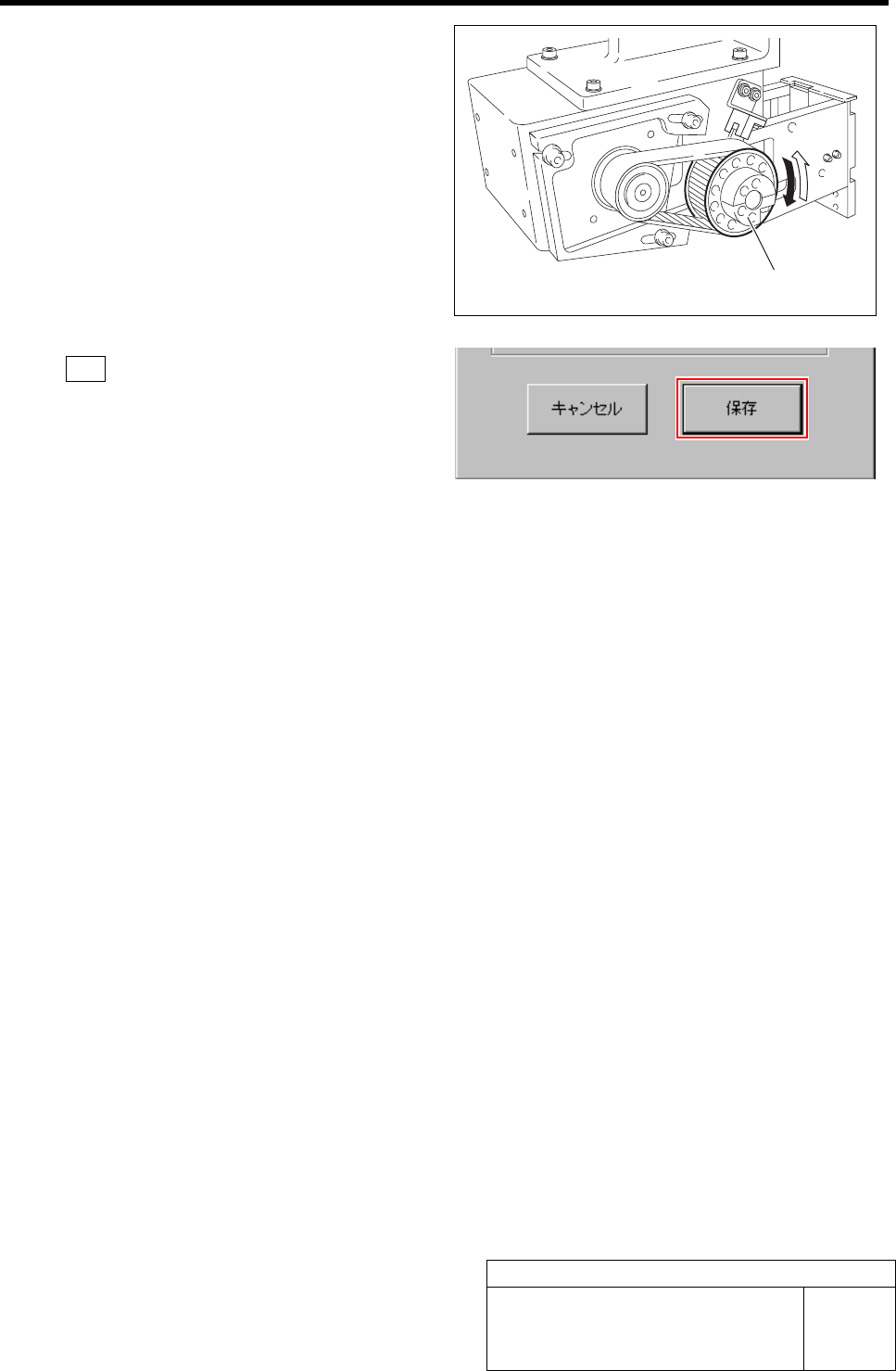

3 F 軸原点位置を調整します。
1. F 軸の従属ギアを手で軽く回します。
自重で元の位置である F 軸原点に戻ります。
4 保存 ボタンをクリックします。
F 軸原点位置が保存され、サーボが自動的に ON 状
態に戻り F 軸原点出し画面が閉じます。
従属ギア
M 軸原点出し
HLF-20203-01
M 軸原点出し
SHEET
1/4

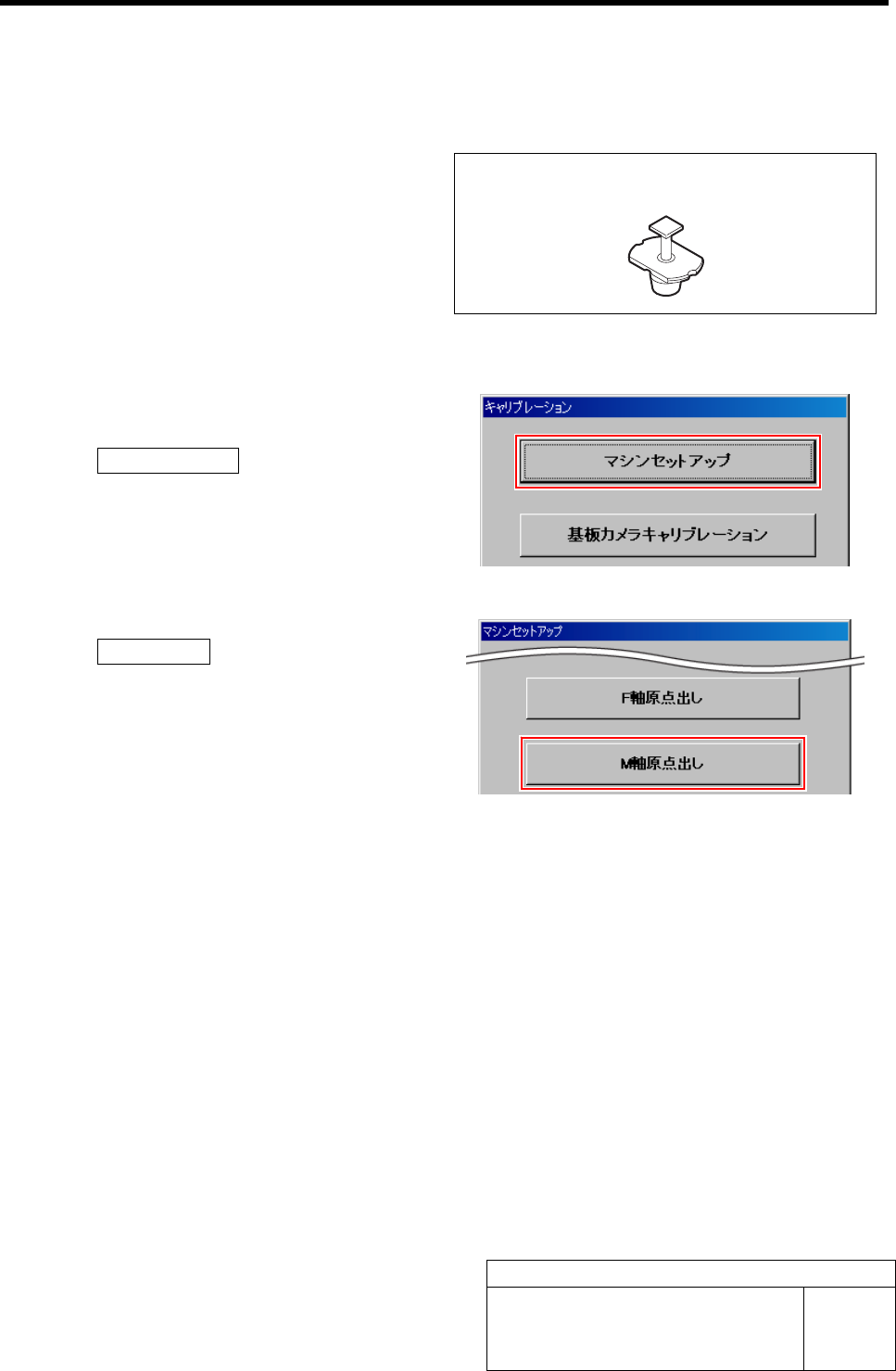

M 軸原点出し
［必要な冶具］
• 冶具ノズル 1
［作業手順］
1 M 軸原点出し画面を表示させます。
1. キャリブレーションメニュー画面の
マシンセットアップ ボタンをクリックします。
マシンセットアップメニュー画面が表示され
ます。
2. マシンセットアップメニュー画面の
M 軸原点出し ボタンをクリックします。
M 軸原点出し画面が表示されます。
冶具ノズル 1
M 軸原点出し
HLF-20203-01
M 軸原点出し
SHEET
2/4
2 ヘッド部を作業しやすい位置へ移動させます。
1. M 軸原点出し画面の XY ボタンをクリックし
ます。
XY 軸の操作画面が表示されます。
