M 軸原点出し
HLF-20203-01
M 軸原点出し
SHEET
3/4
2. 移動モードのジョグ移動 ボタンをクリックし
ます。
3. カーソルキーを押して、ヘッド部を手前にジ
ョグ移動させます。
4. 終了 ボタンをクリックして、M 軸原点出し
画面に戻ります。
3 H 軸を絶対移動で-50 mm の位置まで下げ
ます。
1. M 軸原点出し画面の H ボタンをクリックし
ます。
H 軸の操作画面が表示されます。
2. 移動モードの絶対移動 ボタンをクリックし
ます。
3. 絶対移動欄に「-50」mm と入力し、操作パ
ネルの START ボタンを押します。
H 軸が -50 mm の位置まで下降します。
4 冶具ノズル 1 を装着します。
1. ノズルブラケットを下向きに引っ張り、冶具ノ
ズル 1 を横から取り付けます。
ノズルブラケットから手を離すと、ノズルブラケット
が上に上がり冶具ノズルが保持されます。
2. 終了 ボタンをクリックして H 軸画面を閉じ
ます。
ノズルブラケット
冶具ノズル 1
M 軸原点出し
HLF-20203-01
M 軸原点出し
SHEET
4/4
5 M 軸原点位置を調整します。
1. ミラーをノズル側にスライドさせ、冶具ノズル
1 の端面に押し当てます。
6 M 軸原点位置を保存します。
1. M 軸原点出し画面の保存 ボタンをクリック
します。
M 軸原点位置が保存され、自動的にサーボが
ON 状態に戻り M 軸原点出し画面が閉じます。
7 冶具ノズル 1 を取り外します。
1. マシンセットアップメニュー画面の
M 軸原点出し ボタンをクリックします。
2. M 軸原点出し画面のサーボ OFF ボタンを
クリックします。
3. ノズルブラケットを下向きに引っ張り、冶具ノ
ズル 1 を横方向にスライドさせて抜き取りま
す。
4. サーボ ON ボタンをクリックします。
5. 終了 ボタンをクリックして H 軸画面を閉じ
ます。
8 装置を原点復帰させます。
1. キャリブレーション画面をすべて終了させ、HI 画面に戻ります。
2. HI 画面の状態で操作パネルの ORG ボタンを押します。
装置が原点復帰します。
冶具ノズル 1 端面
ミラー
ノズルブラケット
冶具ノズル 1

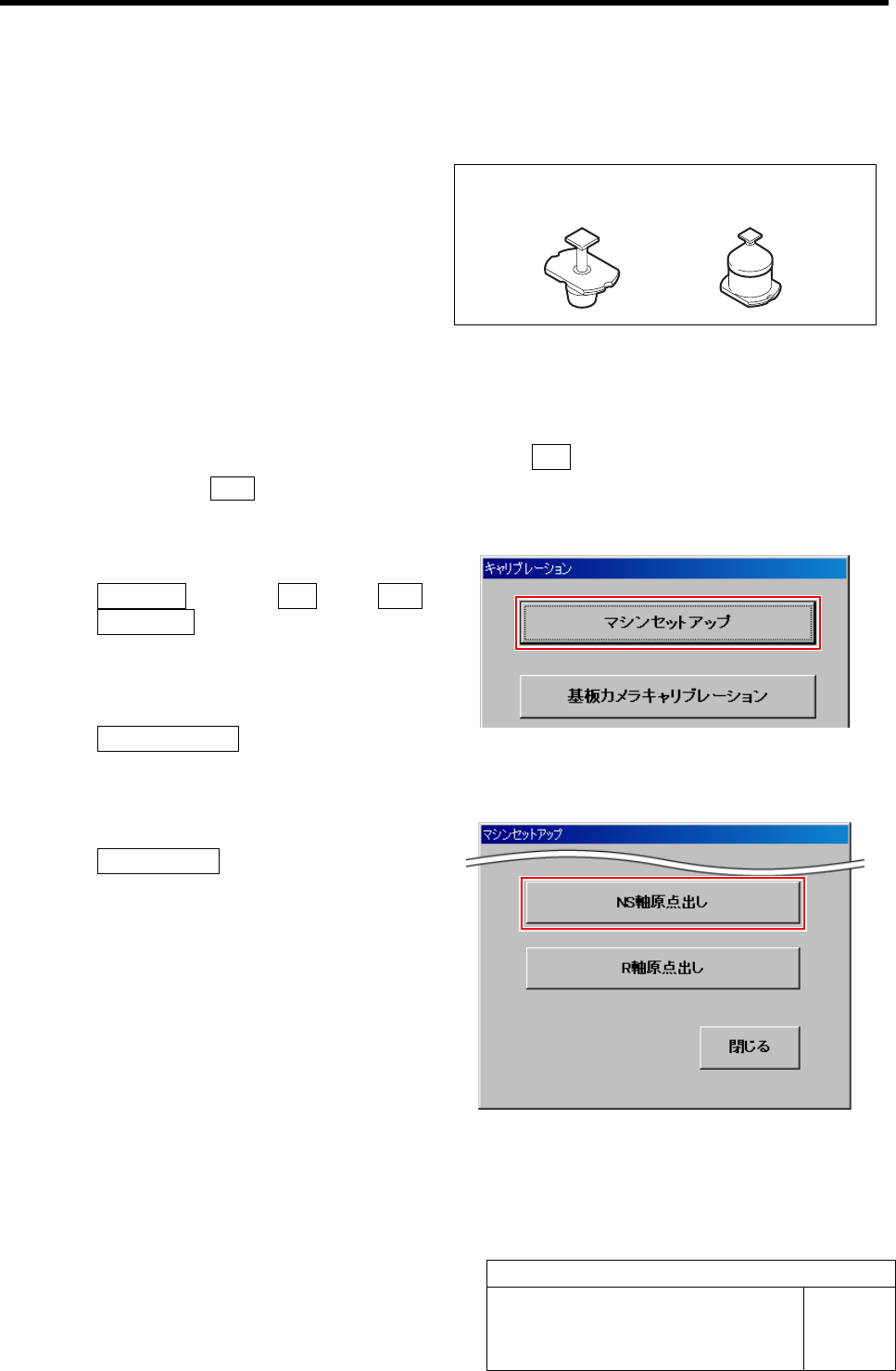

NS 軸原点出し
HLF-20204-01
NS 軸原点出し
SHEET
1/8
NS 軸原点出し
［必要な冶具］
• 冶具ノズル 1 （NS、R 軸用）
• 冶具ノズル 2 （NS カートリッジ用）
［作業手順］
1 HI 画面で原点復帰を行います。
1. キャリブレーションメニュー画面など表示させているときは終了 ボタンを押して、HI 画面に戻ります。
2. 操作パネルの ORG ボタンを押します。
原点復帰が行われます。
2 NS 軸原点出し画面を表示させます。
1. マシン設定 メニューÎ保守 タブÎキャリ
ブレーション ボタンの順にクリックします。
キャリブレーションメニュー画面が表示され
ます。
2. キャリブレーションメニュー画面の
マシンセットアップ ボタンをクリックします。
マシンセットアップメニュー画面が表示され
ます。
3. マシンセットアップメニュー画面の
NS 軸原点出し ボタンをクリックします。
NS 軸原点出し画面が表示されます。
冶具ノズル 2
冶具ノズル 1
