ハードディスクドライブ S D F - 2 0 111 - 0 1 ハードディスクドライブ SHEET 1/1 ハードディスクドライブ [Layout] 上図は本装置に標準搭載されてい るハードディスクのジャンパー設定です。 他メーカーのハードディス クに付け替えられている場合には、そのメーカーのジャンパー設定に合わせてく ださい。
MELEC C-864 ボード
SDF-20110-01
MELEC C-864 ボード
SHEET
1/1
MELEC C-864 ボード

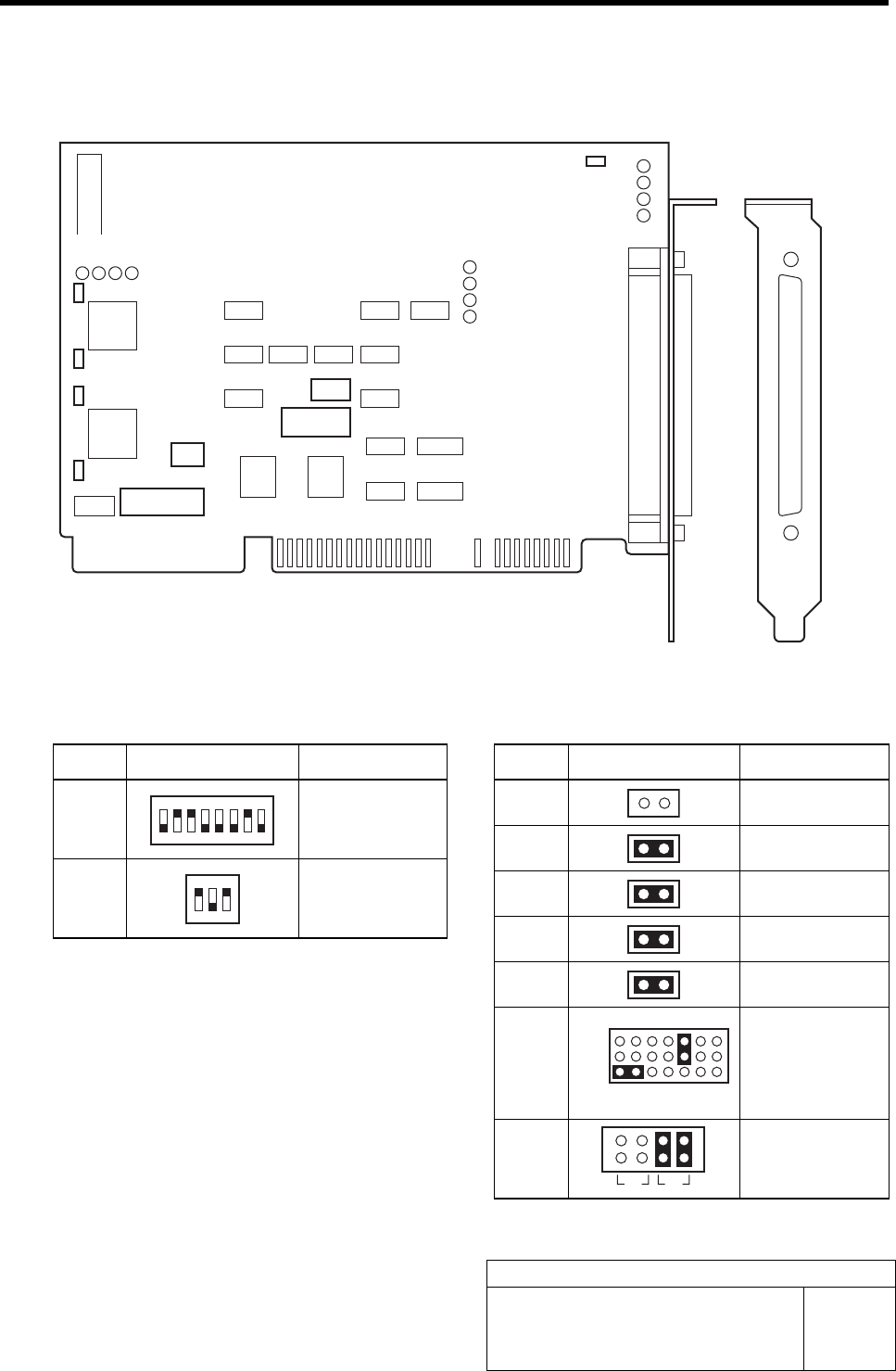

[Layout]
S1
JP4
Melec C-864
JP5
S2
JP3Z
JP3A
JP3Y
JP3X
JP1
PL1
PL2
PL3
PL4
PL5
PL6
PL7
PL8
PL9
PL10
PL11
PL12
[Configuration]
Name Configuration Function
S1
O
F
F
1
2
3
4
5
6
7
8
I/O Address
S2
O
F
F
1
2
3
I/O Address
Name Configuration Function
JP1
JP3A
JP3X
JP3Y
JP3Z
JP4
MCC
CNT
J
ABCDEFG
IRQ 設定
（IRQ7）
JP5
LH
ハードディスクドライブ
SDF-20111-01
ハードディスクドライブ
SHEET
1/1
ハードディスクドライブ
[Layout]

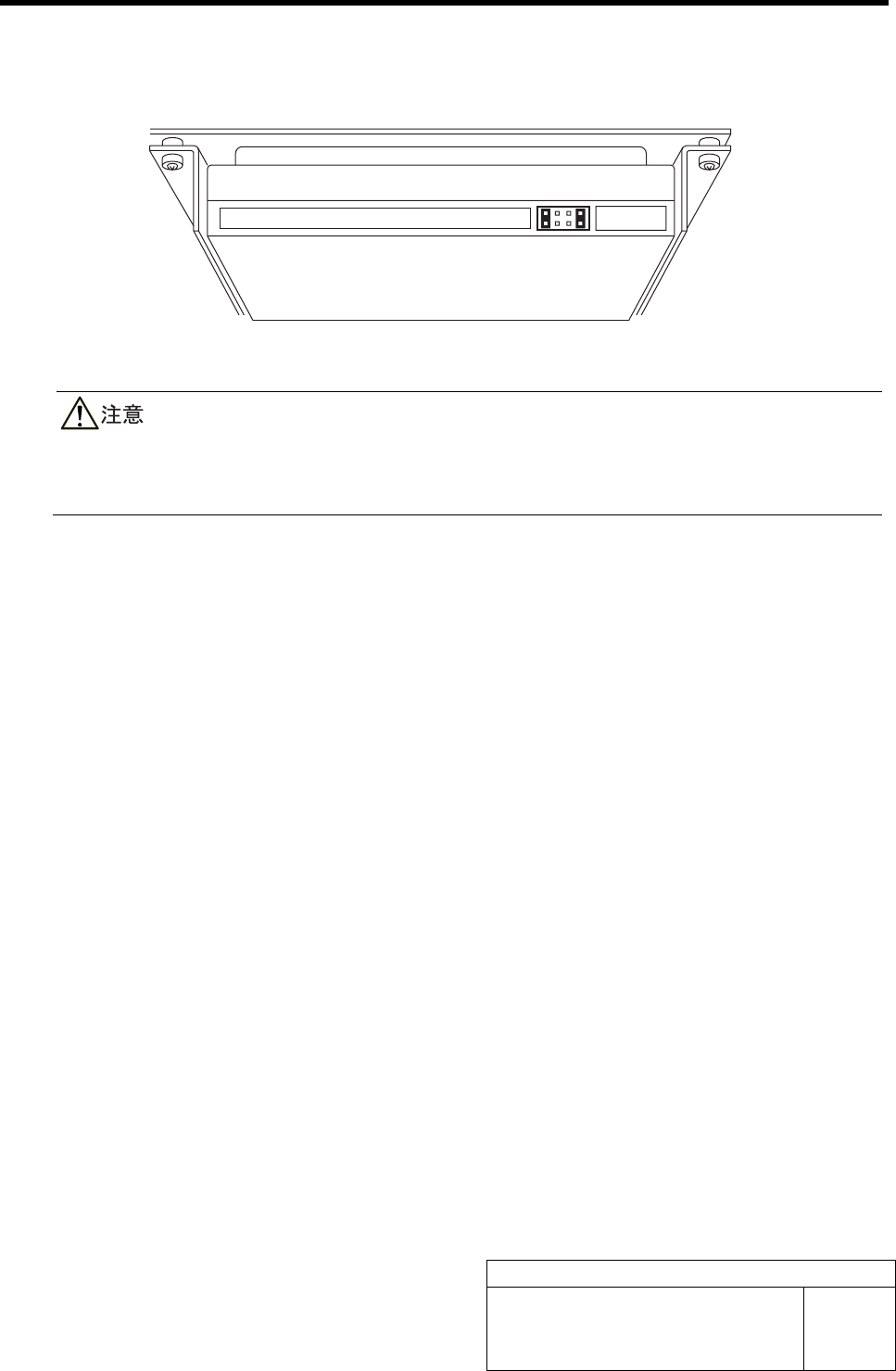

上図は本装置に標準搭載されているハードディスクのジャンパー設定です。
他メーカーのハードディスクに付け替えられている場合には、そのメーカーのジャンパー設定に合わせてく
ださい。
POWER ON/OFF 制御基板Ⅱ
SDF-20201-01
POWER ON/OFF 制御基板Ⅱ
SHEET
1/1
POWER ON/OFF 制御基板Ⅱ

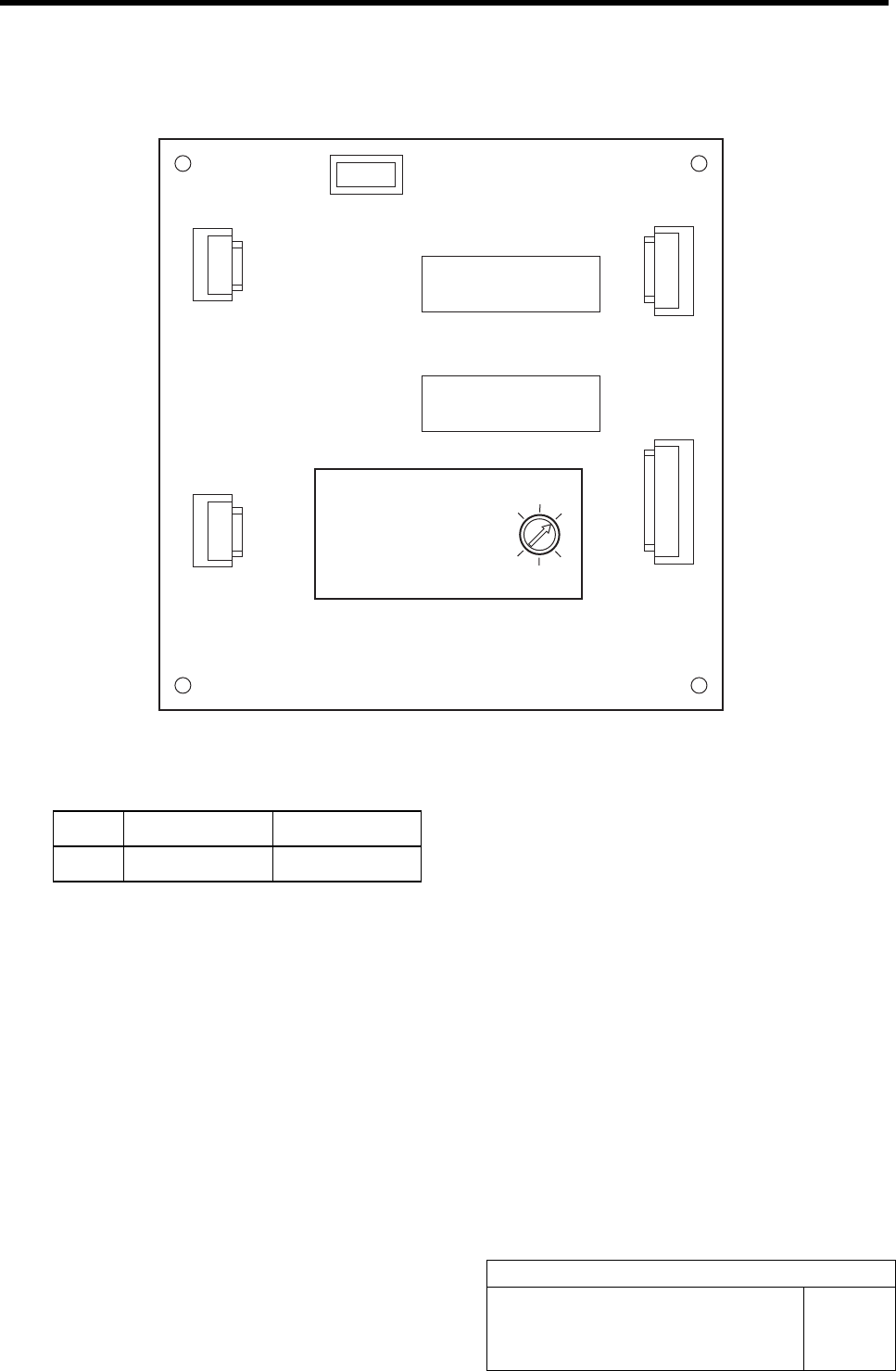

[Layout]
L
S
CN2 CN3
CN4 CN1
POWER ON/OFF CONTROL BOARD Τ
TMR1
CN5
[Configuration]
Name Configuration Function
TMR1 5 min.
