冶具リスト JGF-20101-01 冶具リスト SHEET 4/9 No. 冶具名称 ／図番 外観図 数量 用途 備考 16 透過輝度キャリブレーション冶具 A-8417-392-A 1 透過照明キャリブレーション 17 透過ノズル冶具 A-8417-391-A 1 透過照明キャリブレーション 18 ライトキャリブレーション冶具 （反射 0 、 15 度） 4-721-584-01 12 部品カメラ照明 （ 0 、 15 度）キャリブ…
冶具リスト
JGF-20101-01
冶具リスト
SHEET
3/9
No. 冶具名称／図番 外観図 数量 用途 備考
10 フィード調整冶具
A-8417-280-A
1 F 軸フィードローラ Y 方向位置調整
F 軸フィードローラ X 方向位置調整
F 軸ローラ高さ調整
F 軸ローラ戻りセンサ位置調整
F 軸フィードローラ原点センサドグ調整
カセット浮きセンサ調整
11 パーツフィード高さ冶具
4-721-291-01
1 F 軸ローラ高さ調整
F 軸ローラ戻りセンサ位置調整
F 軸フィードローラ原点センサドグ調整
12 F 軸戻りブロック
4-712-290-01
22.6
22.0
1 F 軸ローラ戻りセンサ位置調整
13 カセット浮きセンサ調整冶具
5
6
1 カセット浮きセンサ調整
14 カメラキャリブレーションプレート
（QFP 型）
1 カメラキャリブレーション 冶具チップ：4-722-722-01
冶具チップマスク：4-722-723-01
（冶具プレートは、冶具チップと冶具チップマ
スクの接着作業が必要です。）
15 カメラキャリブレーションプレート（大）
4-721-579-01
1 カメラキャリブレーション
冶具リスト
JGF-20101-01
冶具リスト
SHEET
4/9
No. 冶具名称／図番 外観図 数量 用途 備考
16 透過輝度キャリブレーション冶具
A-8417-392-A
1 透過照明キャリブレーション
17 透過ノズル冶具
A-8417-391-A
1 透過照明キャリブレーション
18 ライトキャリブレーション冶具
（反射 0、15 度）
4-721-584-01
12 部品カメラ照明（0、15 度）キャリブレーショ
ン
19 ライトキャリブレーション冶具
（反射 75 度）
A-8417-274-A
12 部品カメラ照明（75 度）キャリブレーション
20 固定カメラライトキャリブレーション冶具
4-721-578-02
1 固定カメラ上段照明キャリブレーション
固定カメラ中段照明キャリブレーション
固定カメラ下段照明キャリブレーション
固定カメラ同軸照明キャリブレーション
冶具リスト
JGF-20101-01
冶具リスト
SHEET
5/9

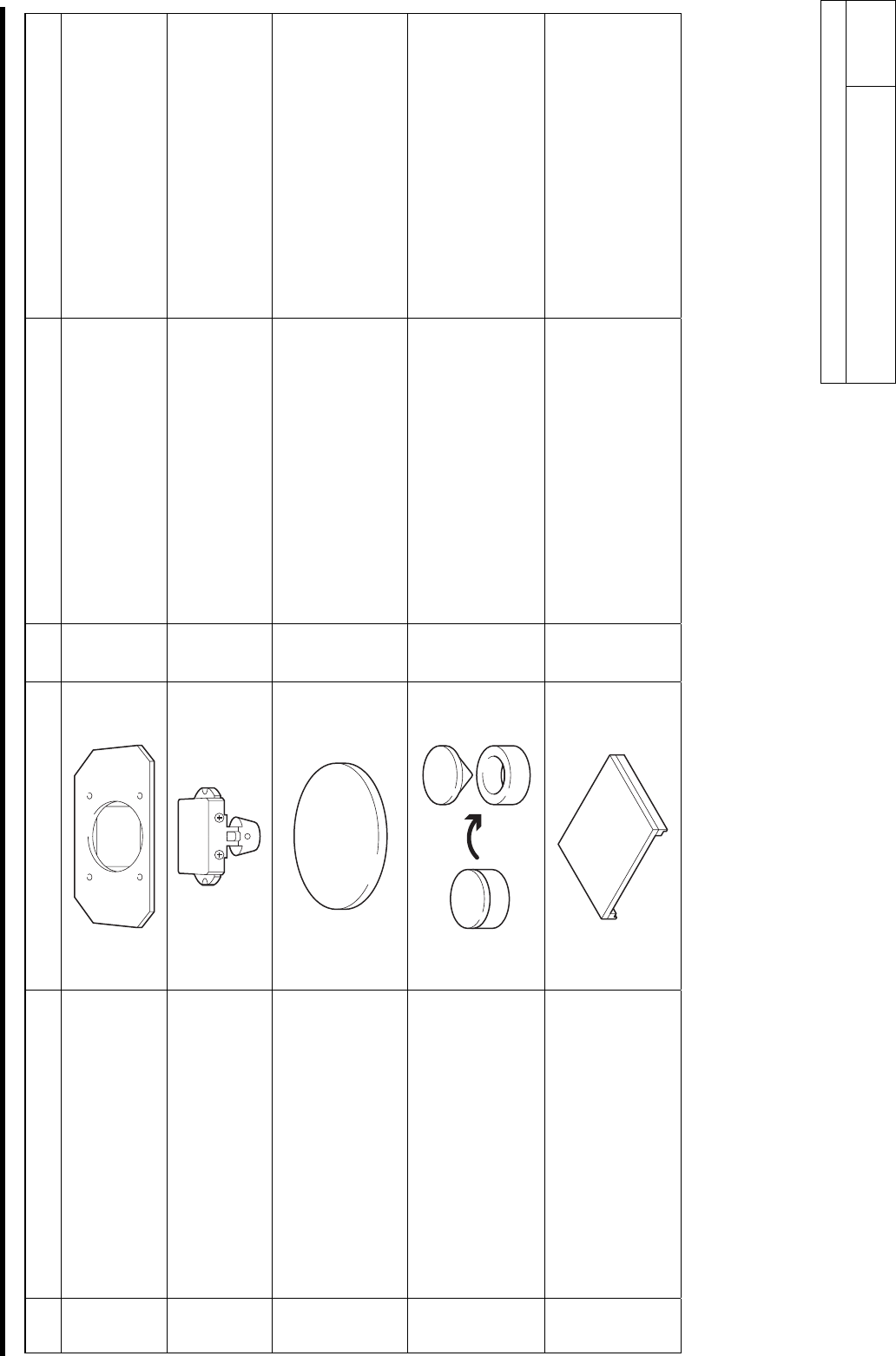

No. 冶具名称／図番 外観図 数量 用途 備考
21 トレー吸着原点冶具
A-8417-270-A
1 S 軸吸着原点位置調整
22 S 軸冶具パレット
4-720-768-01
1 V 軸高さ調整
23 テンションブロック冶具 1
4-721-285-01
1 F 軸ベルトテンション調整 2-C3×14、
C4×15
24 テンションブロック冶具 2
2-580-395-01
1 M 軸ベルトテンション調整 2-C4×25
25 吸着ポイント冶具
A-8417-184-A
1 吸着位置セットアップ
