NS 軸原点出し HLF-20204-01 NS 軸原点出し SHEET 4/8 3. 認識処理実行 ボタンをクリックします。 結果表示欄に「 OK 」または「 NG 」が表示され ます。 NG と表示された場合には、再度認識角度を 入力し直し、 認識処理実行 ボタンをクリックし ます。 4. 認識結果が OK と表示された場合は、 次へ ボタンをクリックします。 ノズル取り外し位 置への移動確認 画面が表示さ れます。 7 冶具ノズル…
NS 軸原点出し
HLF-20204-01
NS 軸原点出し
SHEET
3/8
4. H 軸画面のサーボ OFF ボタンをクリックし
ます。
5. ノズルブラケットを下向きに引っ張り、冶具ノ
ズル 1 を横から取り付けます。
6. サーボ ON ボタンをクリックします。
7. 終了 ボタンをクリックして H 軸画面を閉じ
ます。

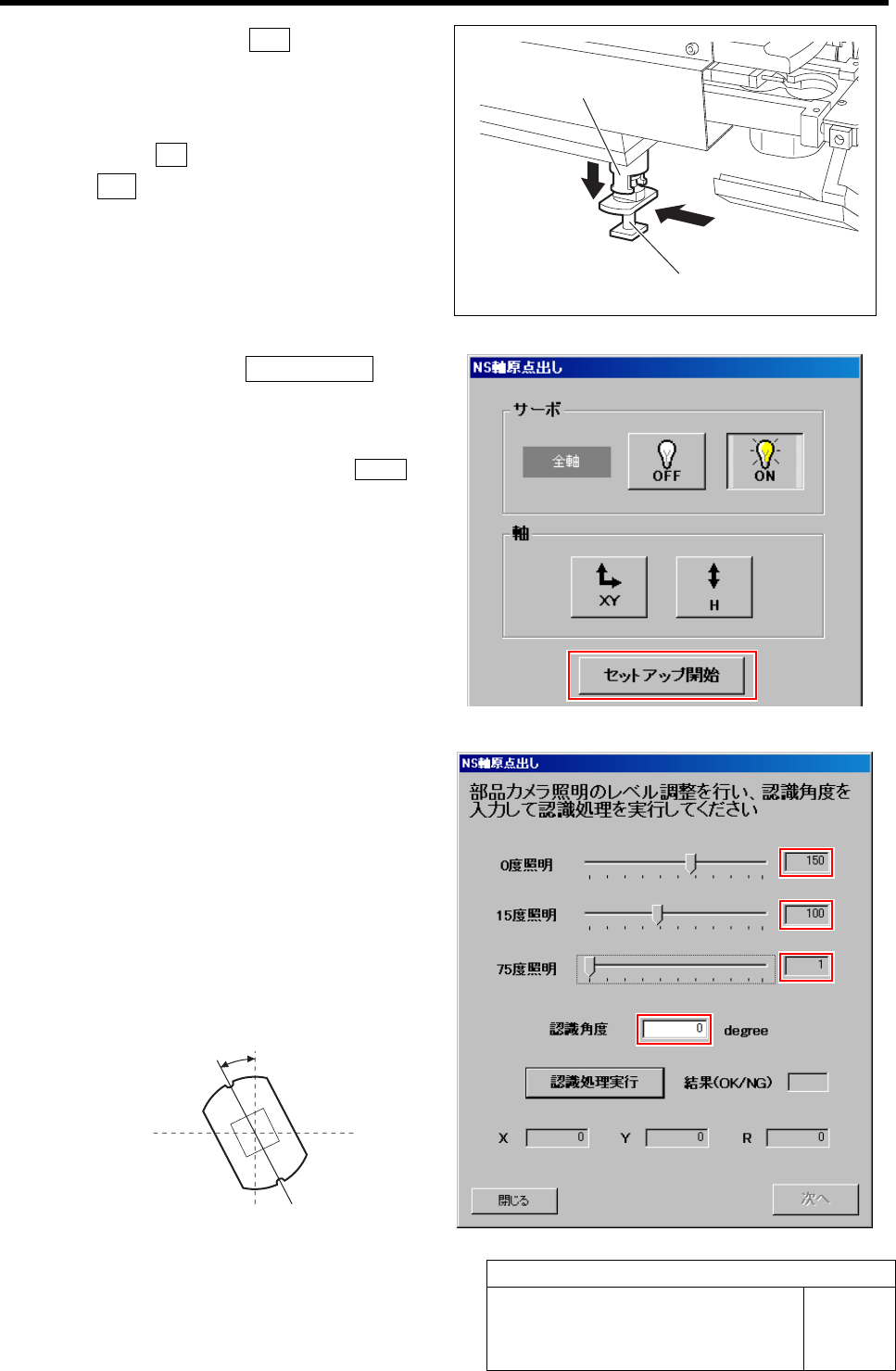

5 NS 軸原点出し画面のセットアップ開始 ボタン
を押します。
冶具ノズル取付けのメッセージ画面が表示されます。
すでに冶具ノズルを取り付けているので、START ボ
タンを 2 回押してメッセージ画面を飛ばします。
認識角度の設定画面が表示されます。
6 ノズルの傾きを調整します。
1. 照明レベルを次の値に設定します。
0 度照明： 150
15 度照明： 100
75 度照明： 1
2. PARTS DISPLAY でノズルの傾きを確認
し、ズレ角度を認識角度欄に入力します。
時計方向に回転： プラス値を入力
半時計方向に回転： マイナス値を入力
ノズルブラケット
冶具ノズル 1
ズレ角度
NS 軸原点出し
HLF-20204-01
NS 軸原点出し
SHEET
4/8

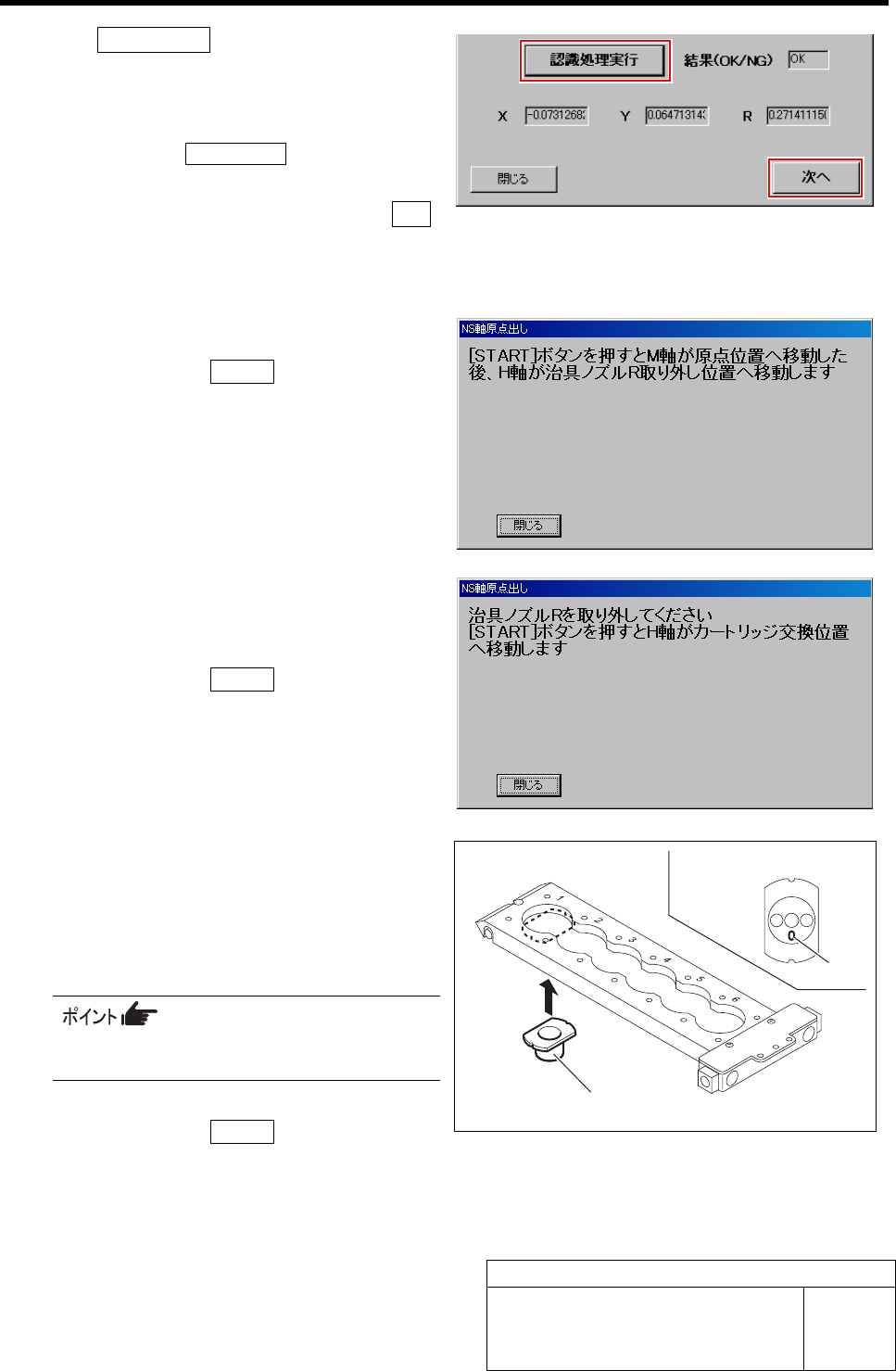

3. 認識処理実行 ボタンをクリックします。
結果表示欄に「OK」または「NG」が表示され
ます。
NG と表示された場合には、再度認識角度を
入力し直し、認識処理実行 ボタンをクリックし
ます。
4. 認識結果が OK と表示された場合は、次へ
ボタンをクリックします。
ノズル取り外し位置への移動確認画面が表示さ
れます。
7 冶具ノズル 1 を取り外します。
1. 操作パネルの START ボタンを押します。
M 軸が原点位置へ移動したあと、H 軸がノズル
取り外し位置へ移動します。
2. ノズルブラケットを下向きに引っ張り、冶具ノ
ズル 1 を横方向にスライドさせて抜き取りま
す。
3. 操作パネルの START ボタンを押します。
H 軸がカートリッジ交換位置へ移動します。
8 ノズルカートリッジ No.1 に冶具ノズル 2（上側）
を取り付けます。
1. ノズルカートリッジを取り外します。
2. ノズルカートリッジ No.1 に冶具ノズル 2（上
側）を取り付けます。
冶具ノズル 2（上側）にあるピン穴が手前側また
は奥側なのか確認しておきます。
3. ノズルカートリッジをヘッド部に戻します。
4. 操作パネルの START ボタンを押します。
M 軸が認識位置へ移動し、NS 軸調整画面が表
示されます。
冶具ノズル 2（上側）
冶具ノズル 2（上側）下面
ピン穴
NS 軸原点出し
HLF-20204-01
NS 軸原点出し
SHEET
5/8

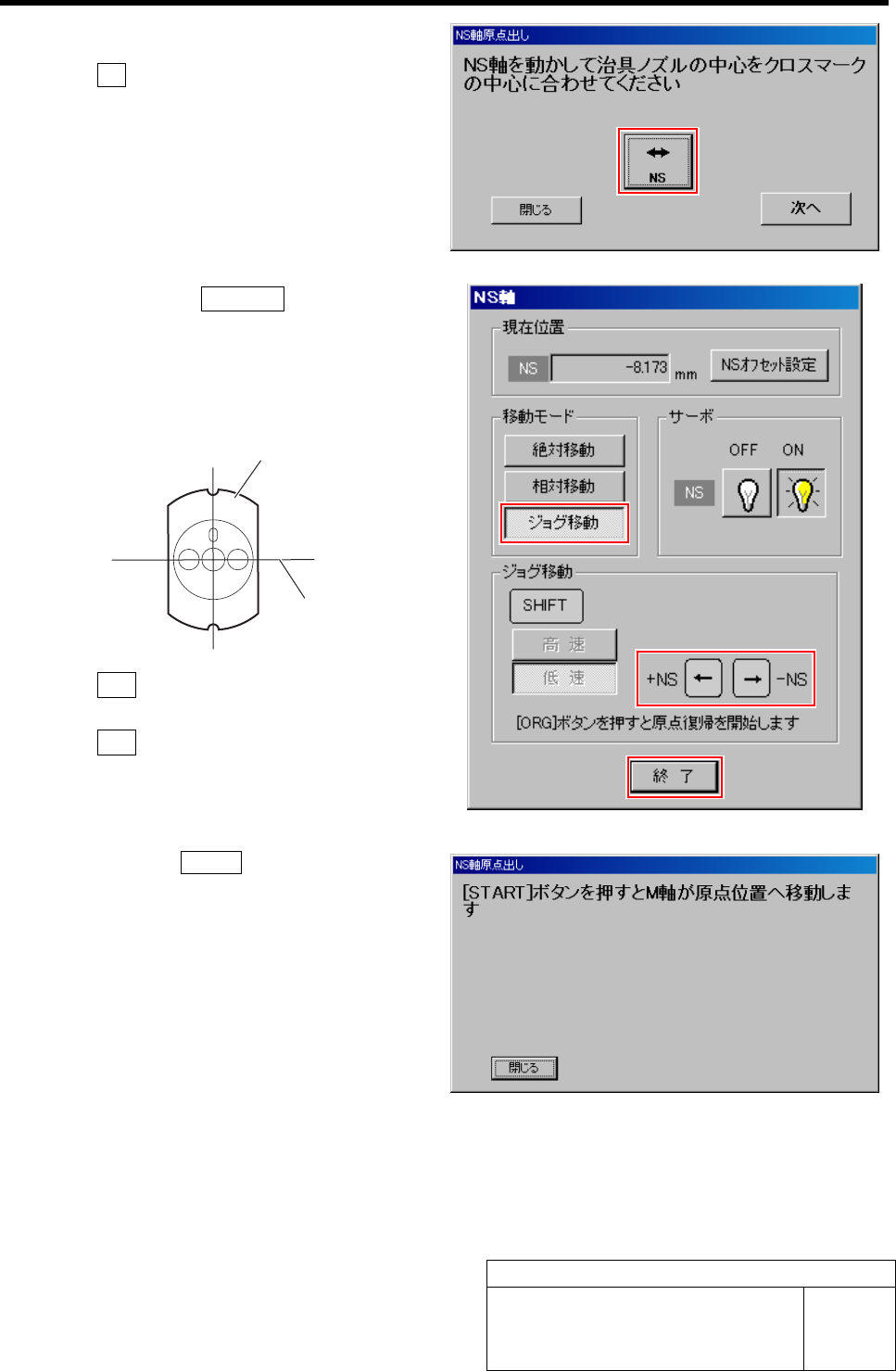

9 NS 軸を冶具ノズル 2 の中心に合わせます。
1. NS ボタンをクリックします。
NS 軸の操作画面が表示されます。
2. 移動モードのジョグ移動 ボタンをクリックし
ます。
3. 左右カーソルキーを押して、冶具ノズルの
中心が PARTS DISPLAY の十字線と合う
ように NS 軸をジョグ移動させます。
4. 終了 ボタンをクリックして、NS 軸画面を閉
じます。
5. 次へ ボタンをクリックします。
メッセージ画面に“[START]ボタンを押すと M 軸
が原点位置へ移動します”と表示されます。
10 操作パネルの START ボタンを押します。
M 軸が原点へ移動し、メッセージ画面に“冶具ノズル
NS（下側）をセットしてください”と表示されます。
十字線
冶具ノズル 2
