NS 軸原点出し
HLF-20204-01
NS 軸原点出し
SHEET
6/8

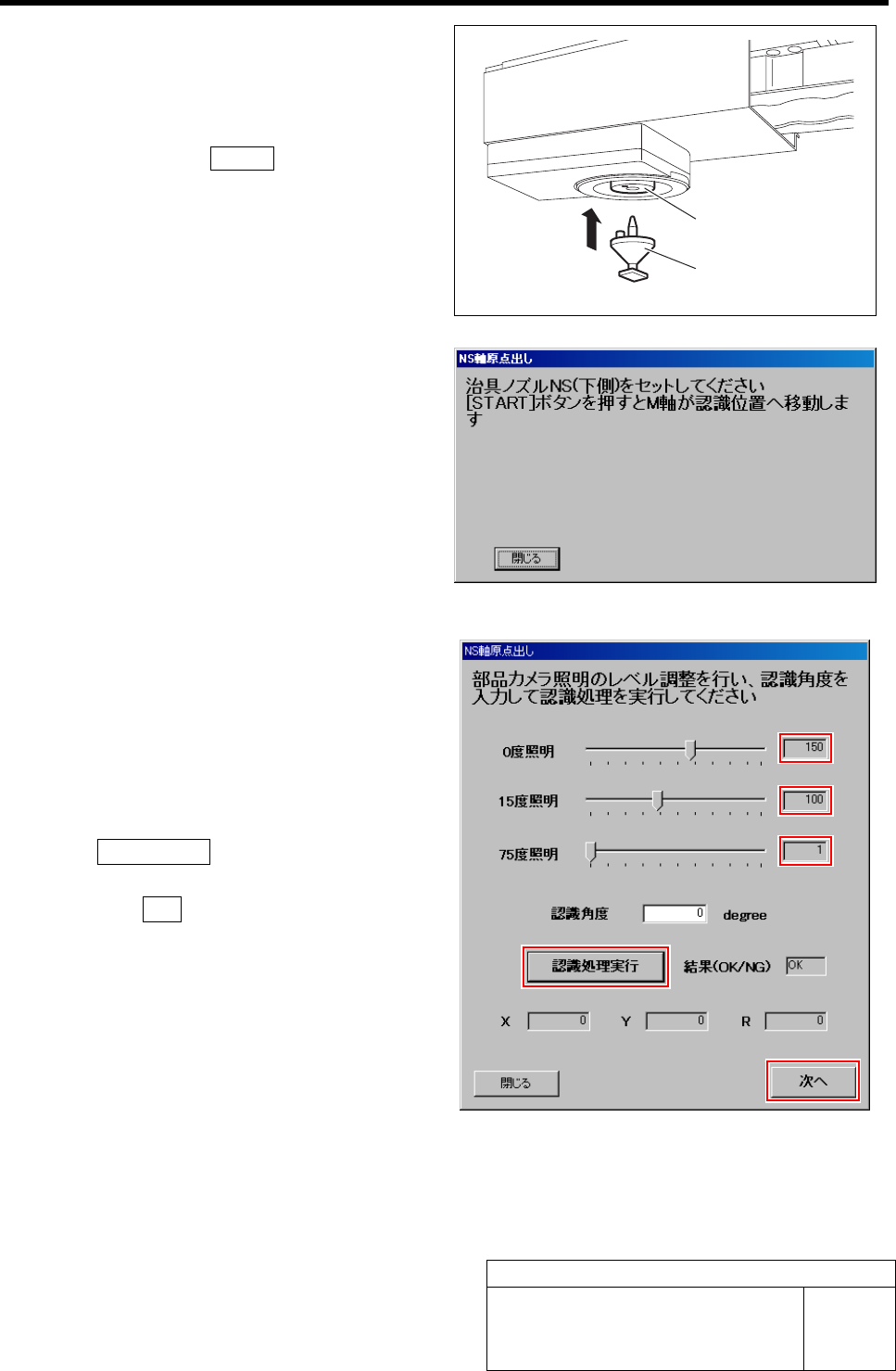

11 冶具ノズル 2（下側）を取り付けます。
1. 冶具ノズル 2（下側）をヘッド部の下から、ノ
ズル冶具 2（上側）の下面にピン位置を合わ
せて取り付けます。
2. 操作パネルの START ボタンを押します。
M 軸が認識位置へ移動し、認識角度の設定画
面が表示されます。
12 ノズルの傾きを確認します。
1. 照明レベルを次の値に設定します。
0 度照明： 150
15 度照明： 100
75 度照明： 1
2. PARTS DISPLAY でノズルの傾きの無い
ことを確認します。
3. 認識処理実行 ボタンをクリックします。
4. 結果表示欄に「OK」と表示されたことを確
認し、次へ ボタンをクリックします。
メッセージ画面に“NS 軸のセットアップ位置取得
処理を終了します”と表示されます。
冶具ノズル 2（上側）
冶具ノズル 2（下側）
NS 軸原点出し
HLF-20204-01
NS 軸原点出し
SHEET
7/8

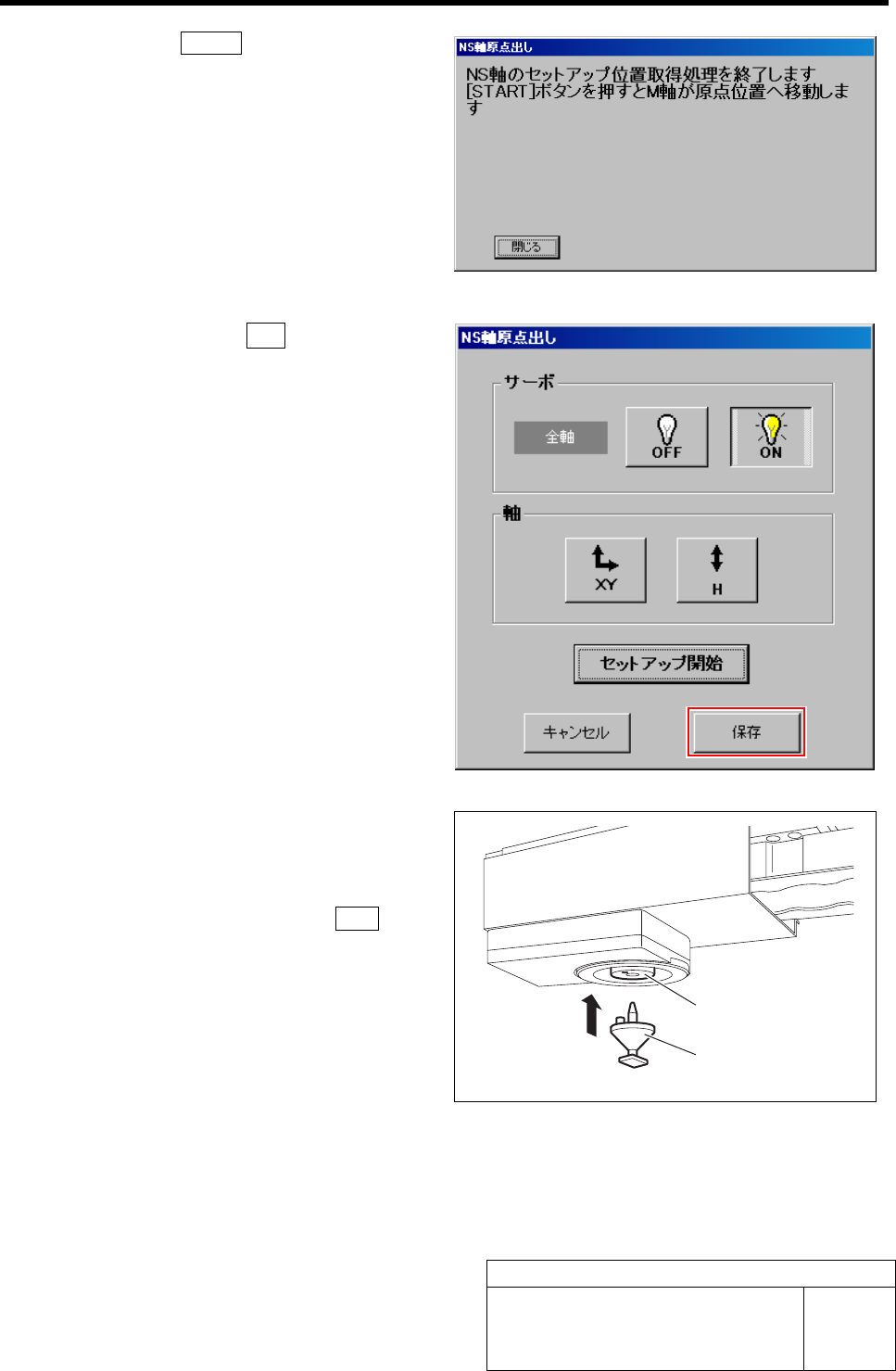

13 操作パネルの START ボタンを押します。
M 軸が原点位置へ移動し、NS 軸原点出し画面に戻
ります。
14 NS 軸原点出し画面の保存 ボタンをクリックし
ます。
NS 軸の原点位置が保存され、NS 軸原点出し画面が
閉じます。
15 冶具ノズル 2 を取り外します。
1. 冶具ノズル 2（下側）を下向きに引き抜いて
取り外します。
2. HI 画面に戻り、操作パネルの ORG ボタ
ンを押します。
装置が原点復帰します。
冶具ノズル 2（上側）
冶具ノズル 2（下側）
NS 軸原点出し
HLF-20204-01
NS 軸原点出し
SHEET
8/8

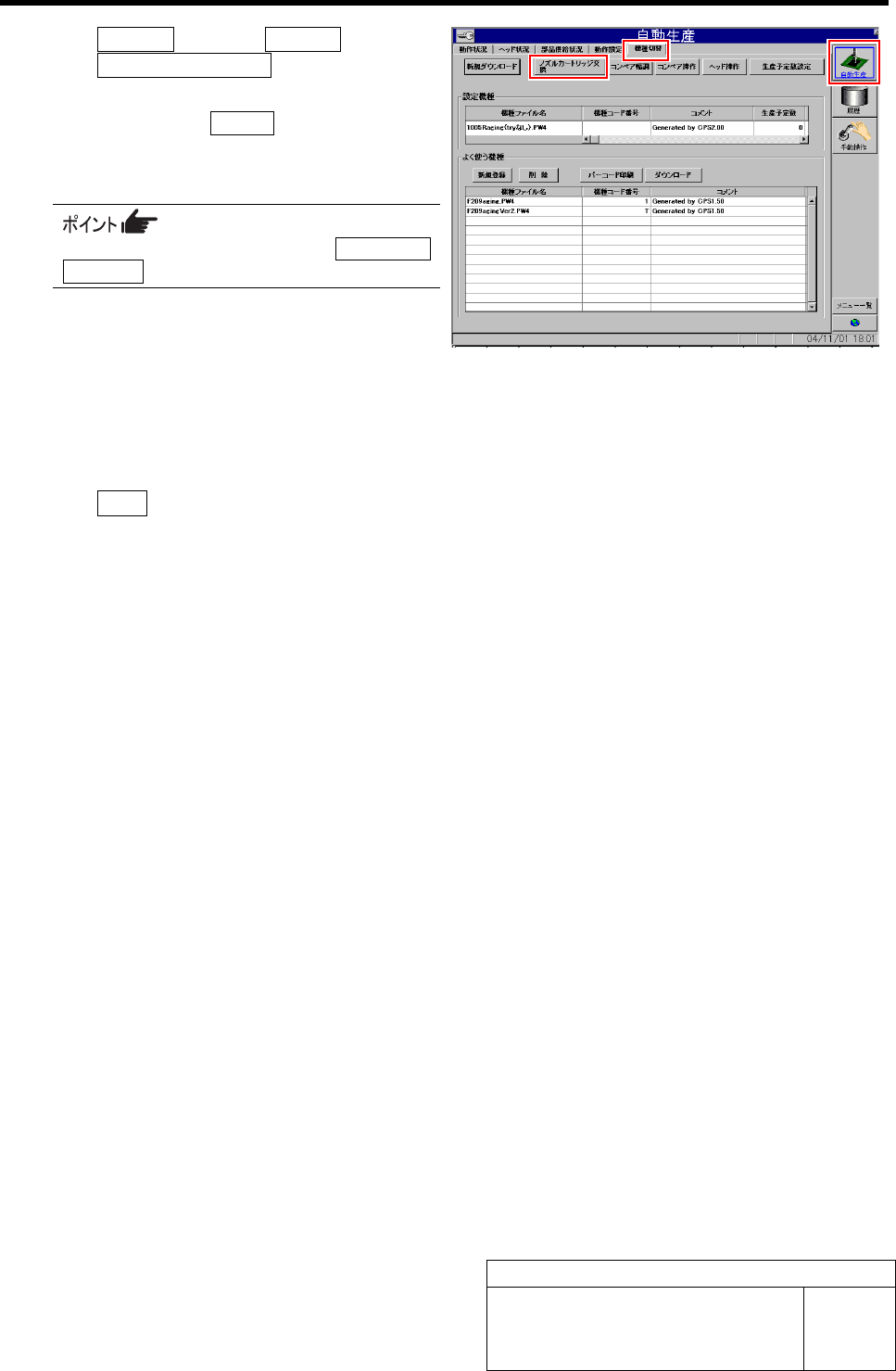

3. 自動生産 メニューÎ機種切替 タブÎ
ノズルカートリッジ交換 ボタンの順にクリッ
クします。
4. 操作パネルの START ボタンを押します。
ヘッド部がノズルカートリッジの交換位置に移動
します。
インターロックを ON にした状態で、ノズルカート
リッジ交換 ボタンをクリックしてください。
5. ノズルカートリッジの両側のボタンを押しな
がら、ノズルカートリッジを引き抜きます。
6. ノズルカートリッジ No.1 にある冶具ノズル 2
（上側）を取り外します。
7. ノズルカートリッジを元の位置にセットし
ます。
8. 閉じる ボタンをクリックして、ノズル交換完
了のメッセージ画面を閉じます。
