R 軸原点出し
HLF-20205-01
R 軸原点出し
SHEET
1/6

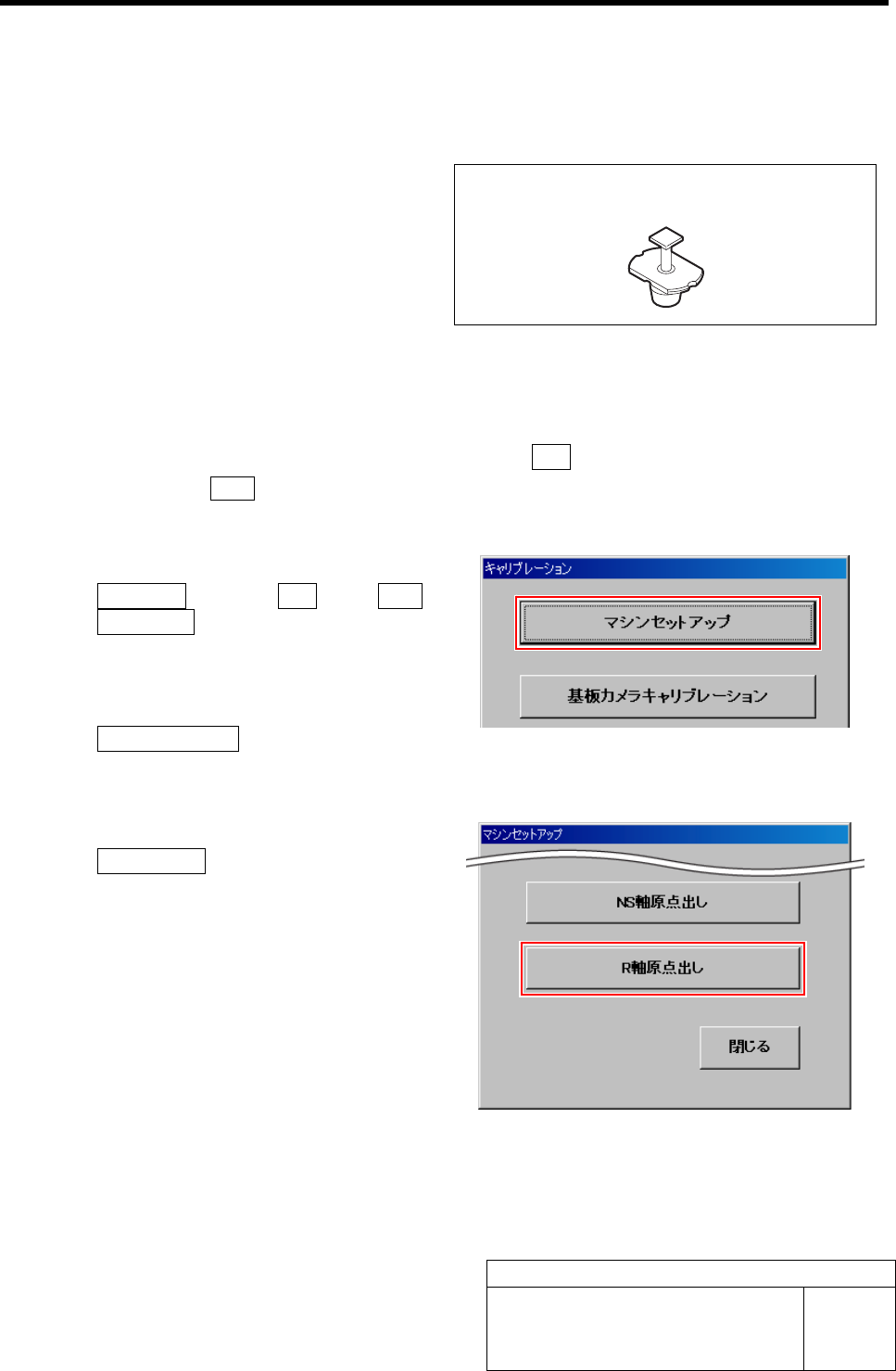

R 軸原点出し
［必要な冶具］
• 冶具ノズル 1
［作業手順］
1 HI 画面で原点復帰を行います。
1. キャリブレーションメニュー画面など表示させているときは終了 ボタンを押して、HI 画面に戻ります。
2. 操作パネルの ORG ボタンを押します。
原点復帰が行われます。
2 R 軸原点出し画面を表示させます。
1. マシン設定 メニューÎ保守 タブÎキャリ
ブレーション ボタンの順にクリックします。
キャリブレーションメニュー画面が表示され
ます。
2. キャリブレーションメニュー画面の
マシンセットアップ ボタンをクリックします。
マシンセットアップメニュー画面が表示され
ます。
3. マシンセットアップメニュー画面の
R 軸原点出し ボタンをクリックします。
R 軸原点出し画面が表示されます。
冶具ノズル 1
R 軸原点出し
HLF-20205-01
R 軸原点出し
SHEET
2/6
3 ヘッド部を作業しやすい位置へ移動させます。
1. R 軸原点出し画面の XY ボタンをクリックし
ます。
XY 軸の操作画面が表示されます。
2. 移動モードのジョグ移動 ボタンをクリックし
ます。
3. カーソルキーを押して、ヘッド部を手前にジ
ョグ移動させます。
4. 終了 ボタンをクリックして、R 軸原点出し画
面に戻ります。
4 冶具ノズル 1 を取り付けます。
1. R 軸原点出し画面の H ボタンをクリックし
ます。
H 軸の操作画面が表示されます。
2. 移動モードの絶対移動 ボタンをクリックし
ます。
3. 絶対移動欄に「-65.0」mm と入力し、操作
パネルの START ボタンを押します。
H 軸が -65 mm の位置まで下降します。
R 軸原点出し
HLF-20205-01
R 軸原点出し
SHEET
3/6
4. H 軸画面のサーボ OFF ボタンをクリックし
ます。
5. ノズルブラケットを下向きに引っ張り、冶具ノ
ズル 1 を横から取り付けます。
6. サーボ ON ボタンをクリックします。
7. 終了 ボタンをクリックして H 軸画面を閉じ
ます。
5 R 軸原点出し画面のセットアップ開始 ボタンを
押します。
冶具ノズル取付けのメッセージ画面が表示されます。
すでに冶具ノズルを取り付けているので、START ボ
タンを 2 回押してメッセージ画面を飛ばします。
認識角度の設定画面が表示されます。
ノズルブラケット
冶具ノズル 1
