R 軸原点出し
HLF-20205-01
R 軸原点出し
SHEET
2/6

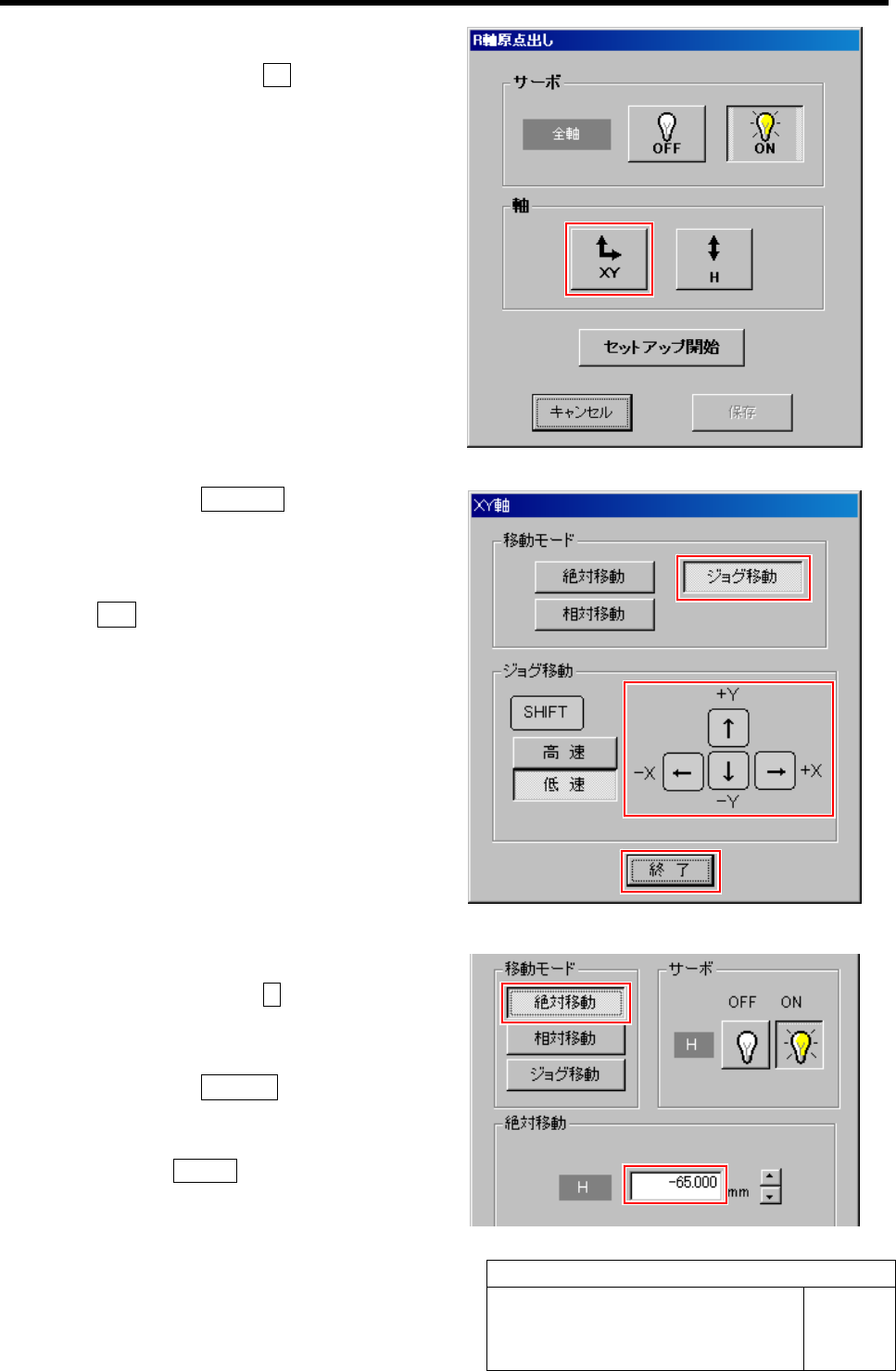

3 ヘッド部を作業しやすい位置へ移動させます。
1. R 軸原点出し画面の XY ボタンをクリックし
ます。
XY 軸の操作画面が表示されます。
2. 移動モードのジョグ移動 ボタンをクリックし
ます。
3. カーソルキーを押して、ヘッド部を手前にジ
ョグ移動させます。
4. 終了 ボタンをクリックして、R 軸原点出し画
面に戻ります。
4 冶具ノズル 1 を取り付けます。
1. R 軸原点出し画面の H ボタンをクリックし
ます。
H 軸の操作画面が表示されます。
2. 移動モードの絶対移動 ボタンをクリックし
ます。
3. 絶対移動欄に「-65.0」mm と入力し、操作
パネルの START ボタンを押します。
H 軸が -65 mm の位置まで下降します。
R 軸原点出し
HLF-20205-01
R 軸原点出し
SHEET
3/6

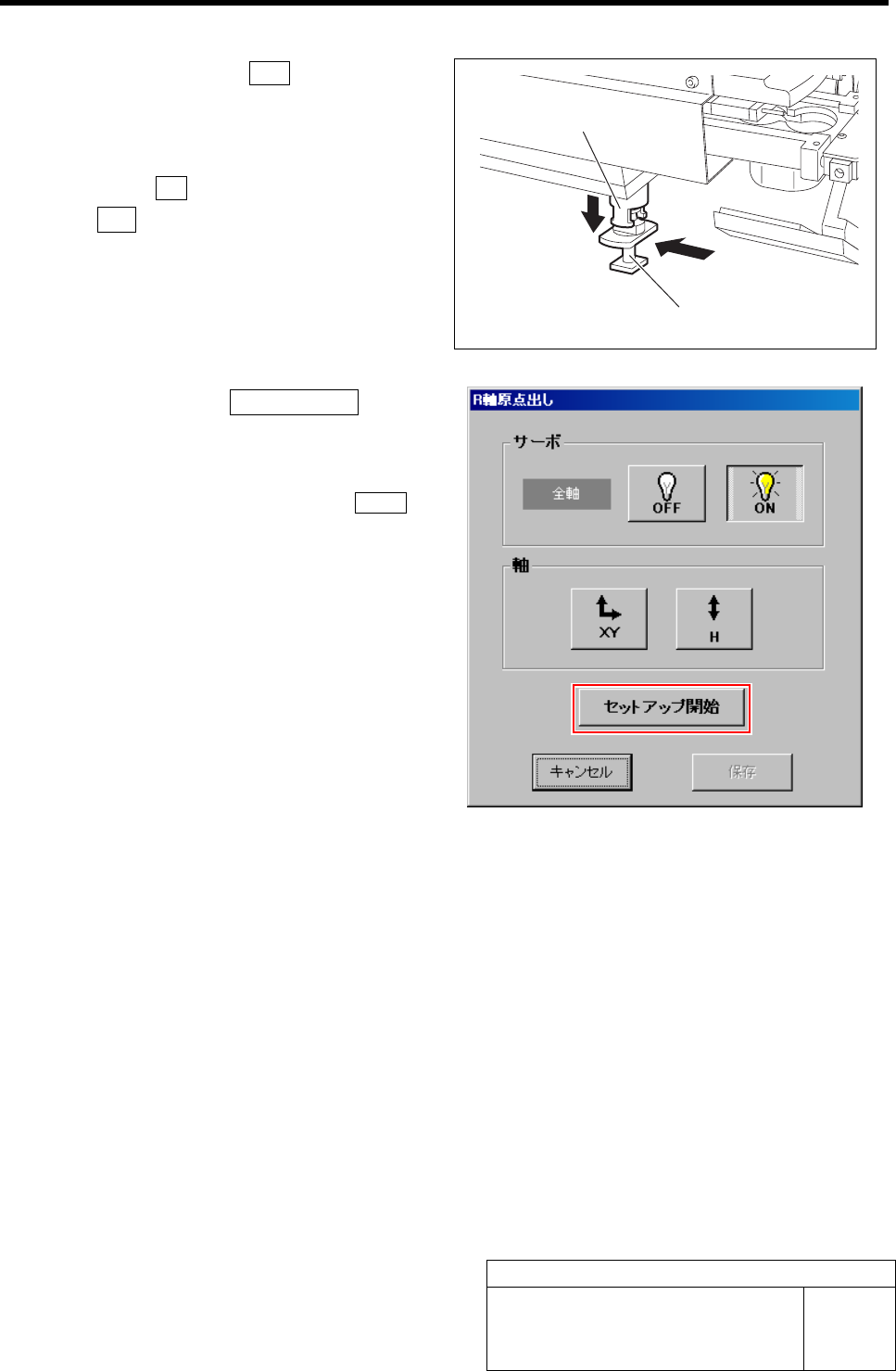

4. H 軸画面のサーボ OFF ボタンをクリックし
ます。
5. ノズルブラケットを下向きに引っ張り、冶具ノ
ズル 1 を横から取り付けます。
6. サーボ ON ボタンをクリックします。
7. 終了 ボタンをクリックして H 軸画面を閉じ
ます。
5 R 軸原点出し画面のセットアップ開始 ボタンを
押します。
冶具ノズル取付けのメッセージ画面が表示されます。
すでに冶具ノズルを取り付けているので、START ボ
タンを 2 回押してメッセージ画面を飛ばします。
認識角度の設定画面が表示されます。
ノズルブラケット
冶具ノズル 1
R 軸原点出し
HLF-20205-01
R 軸原点出し
SHEET
4/6

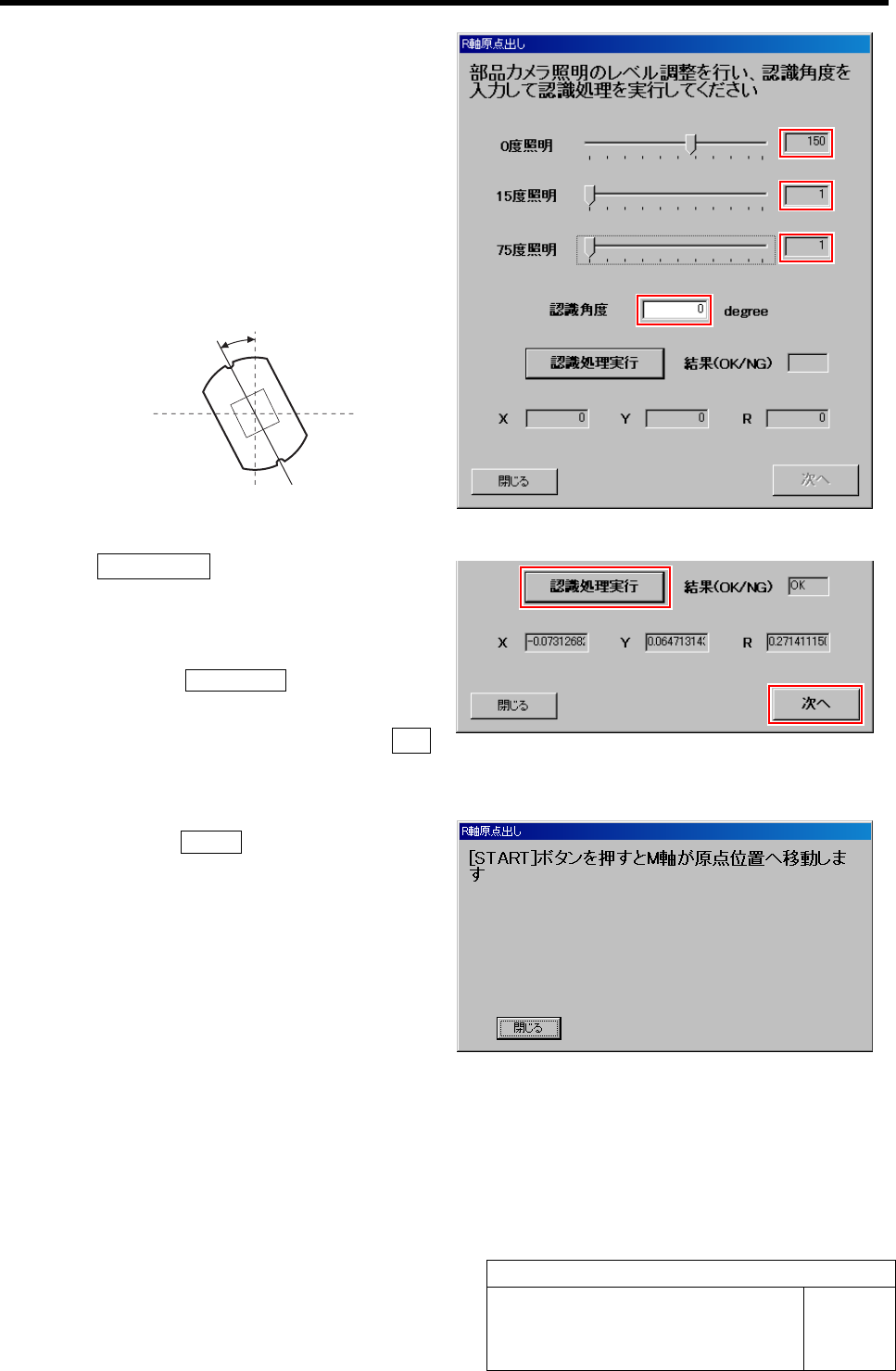

6 ノズルの傾きを調整します。
1. 照明レベルを次の値に設定します。
0 度照明： 150
15 度照明： 1
75 度照明： 1
2. PARTS DISPLAY でノズルの傾きを確認
し、ズレ角度を認識角度欄に入力します。
時計方向に回転： プラス値を入力
半時計方向に回転： マイナス値を入力
3. 認識処理実行 ボタンをクリックします。
結果表示欄に「OK」または「NG」が表示され
ます。
NG と表示された場合には、再度認識角度を
入力し直し、認識処理実行 ボタンをクリックし
ます。
4. 認識結果が OK と表示された場合は、次へ
ボタンをクリックします。
原点位置への移動確認画面が表示されます。
7 操作パネルの START ボタンを押します。
ズレ角度
