R 軸原点出し
HLF-20205-01
R 軸原点出し
SHEET
6/6

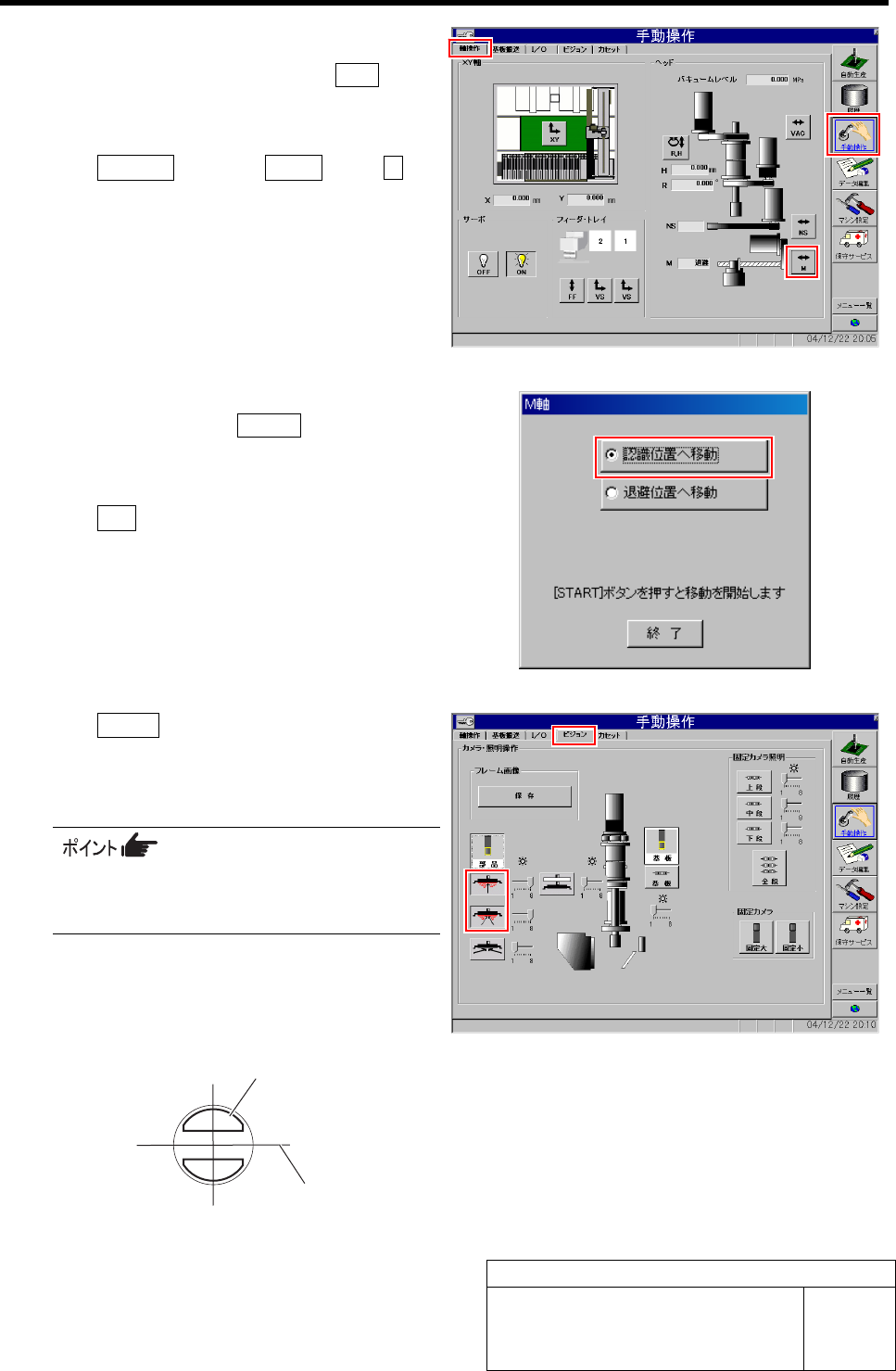

11 ノズルの傾きを確認します。
1. HI 画面に戻り、操作パネルの ORG ボタ
ンを押します。
装置が原点復帰します。
2. 手動操作 メニューÎ軸操作 タブÎM ボ
タンの順にクリックします。
M 軸画面が表示されます。
3. 「認識位置へ移動」のラジオボタンをクリック
し、操作パネルの START ボタンを押しま
す。
M 軸が認識位置へ移動します。
4. 終了 ボタンをクリックして M 軸画面を閉じ
ます。
5. ビジョン タブをクリックしてビジョン画面を
表示させます。
6. 部品カメラの照明ボタンをクリックして照明
を点灯させます。
PARTS DISPLAY 上の映像が見えにくいとき
は、LED の輝度スライダで明るさを調整してくだ
さい。
7. PARTS DISPLAY 上に映し出されている
ノズルクランプの内側のラインが、十字線と
平行になっていることを確認します。
十字線
ノズルクランプ
オフセットティーチングセットアップ
HLF-20206-01
オフセットティーチングセットアップ
SHEET
1/3

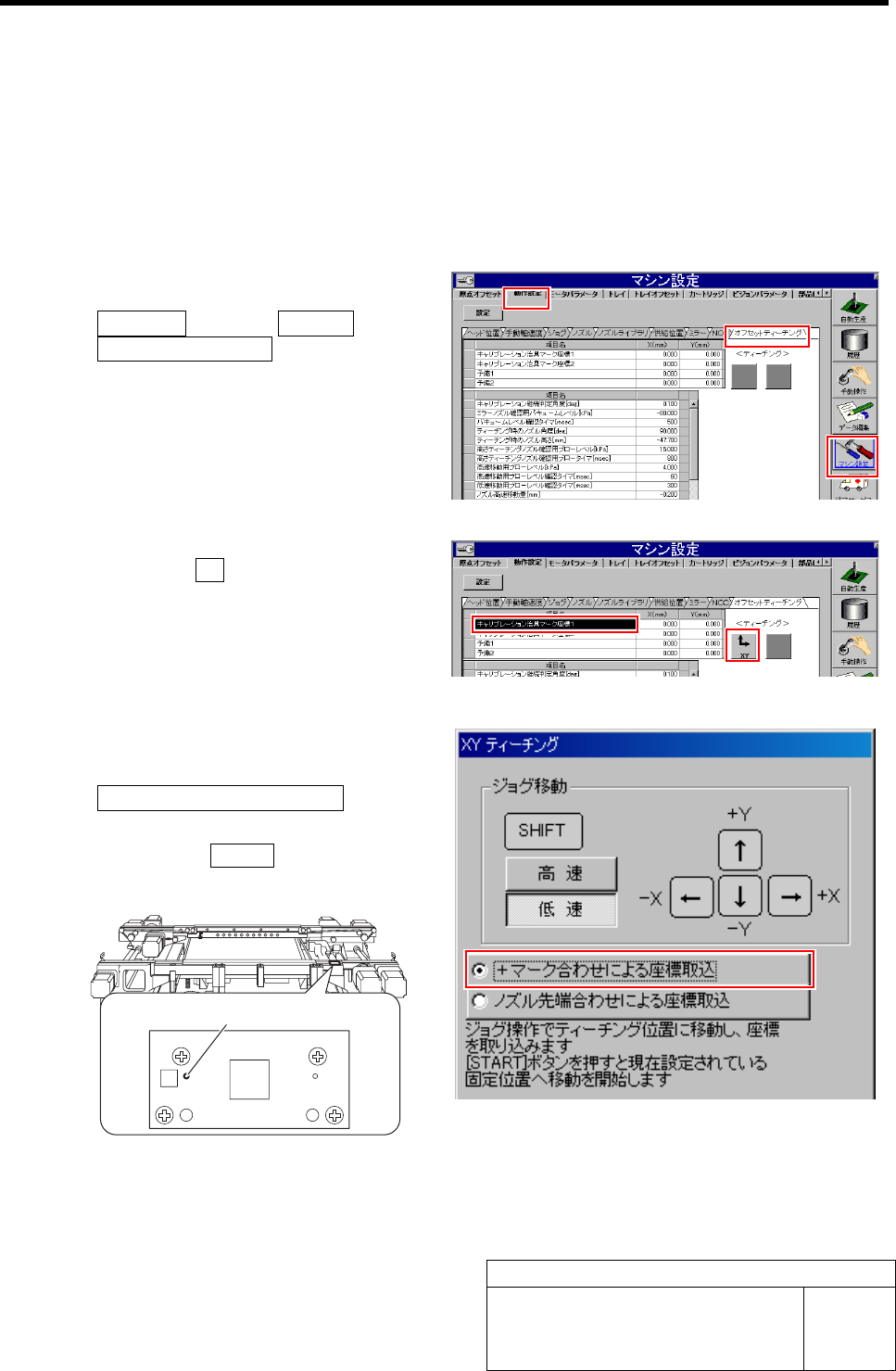

オフセットティーチングセットアップ
［必要な冶具］
• 冶具は使用しません
［作業手順］
1 XY ティーチング画面を表示させます。
1. マシン設定 メニューÎ動作設定 タブÎ
オフセットティーチング タブの順にクリック
します。
オフセットティーチング画面が表示されます。
2. 「キャリブレーション冶具マーク座標 1」の項
目を選択し、XY ボタンをクリックします。
XY ティーチング画面が表示されます。
2 キャリブレーション冶具マーク座標 1 の座標を
取り込みます。
1. ＋マーク合わせによる座標取込 ボタンをク
リックします。
2. 操作パネルの START ボタンを押します。
基板カメラが冶具マーク 1 上に移動します。
冶具マーク 1
オフセットティーチングセットアップ
HLF-20206-01
オフセットティーチングセットアップ
SHEET
2/3

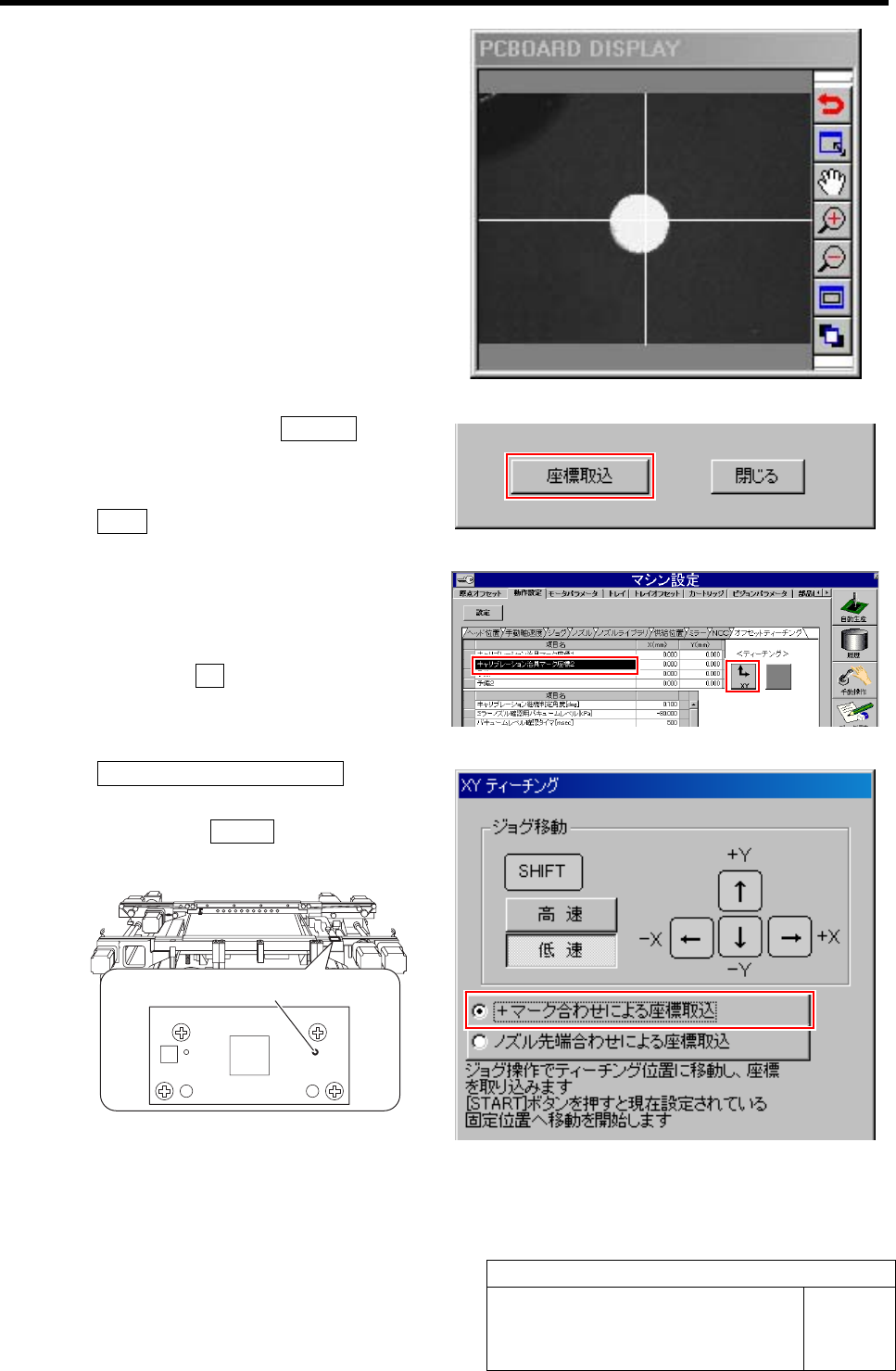

3. PCBOARD DISPLAY を確認しながら、十
字線と冶具マーク 1 の中心が合うようにジョ
グ移動で合わせます。
4. XY ティーチング画面の座標取込 ボタンを
クリックします。
冶具マーク 1 の座標が取り込まれます。
5. 閉じる ボタンをクリックして、XY ティーチン
グ画面を閉じます。
3 キャリブレーション冶具マーク座標 2 の座標を
取り込みます。
1. 「キャリブレーション冶具マーク座標 2」の項
目を選択し、XY ボタンをクリックします。
XY ティーチング画面が表示されます。
2. ＋マーク合わせによる座標取込 ボタンをク
リックします。
3. 操作パネルの START ボタンを押します。
基板カメラが冶具マーク 2 上に移動します。
4. 冶具マーク 1 と同様に、PCBOARD DISPLAY を確認しながら、十字線と冶具マーク 2 の中心が合う
ようにジョグ移動で合わせます。
冶具マーク 2
