オフセットティーチングセットアップ
HLF-20206-01
オフセットティーチングセットアップ
SHEET
1/3
オフセットティーチングセットアップ
［必要な冶具］
• 冶具は使用しません
［作業手順］
1 XY ティーチング画面を表示させます。
1. マシン設定 メニューÎ動作設定 タブÎ
オフセットティーチング タブの順にクリック
します。
オフセットティーチング画面が表示されます。
2. 「キャリブレーション冶具マーク座標 1」の項
目を選択し、XY ボタンをクリックします。
XY ティーチング画面が表示されます。
2 キャリブレーション冶具マーク座標 1 の座標を
取り込みます。
1. ＋マーク合わせによる座標取込 ボタンをク
リックします。
2. 操作パネルの START ボタンを押します。
基板カメラが冶具マーク 1 上に移動します。
冶具マーク 1
オフセットティーチングセットアップ
HLF-20206-01
オフセットティーチングセットアップ
SHEET
2/3
3. PCBOARD DISPLAY を確認しながら、十
字線と冶具マーク 1 の中心が合うようにジョ
グ移動で合わせます。
4. XY ティーチング画面の座標取込 ボタンを
クリックします。
冶具マーク 1 の座標が取り込まれます。
5. 閉じる ボタンをクリックして、XY ティーチン
グ画面を閉じます。
3 キャリブレーション冶具マーク座標 2 の座標を
取り込みます。
1. 「キャリブレーション冶具マーク座標 2」の項
目を選択し、XY ボタンをクリックします。
XY ティーチング画面が表示されます。
2. ＋マーク合わせによる座標取込 ボタンをク
リックします。
3. 操作パネルの START ボタンを押します。
基板カメラが冶具マーク 2 上に移動します。
4. 冶具マーク 1 と同様に、PCBOARD DISPLAY を確認しながら、十字線と冶具マーク 2 の中心が合う
ようにジョグ移動で合わせます。
冶具マーク 2
オフセットティーチングセットアップ
HLF-20206-01
オフセットティーチングセットアップ
SHEET
3/3
5. XY ティーチング画面の座標取込 ボタンを
クリックします。
冶具マーク 2 の座標が取り込まれます。
6. 閉じる ボタンをクリックして、XY ティーチン
グ画面を閉じます。

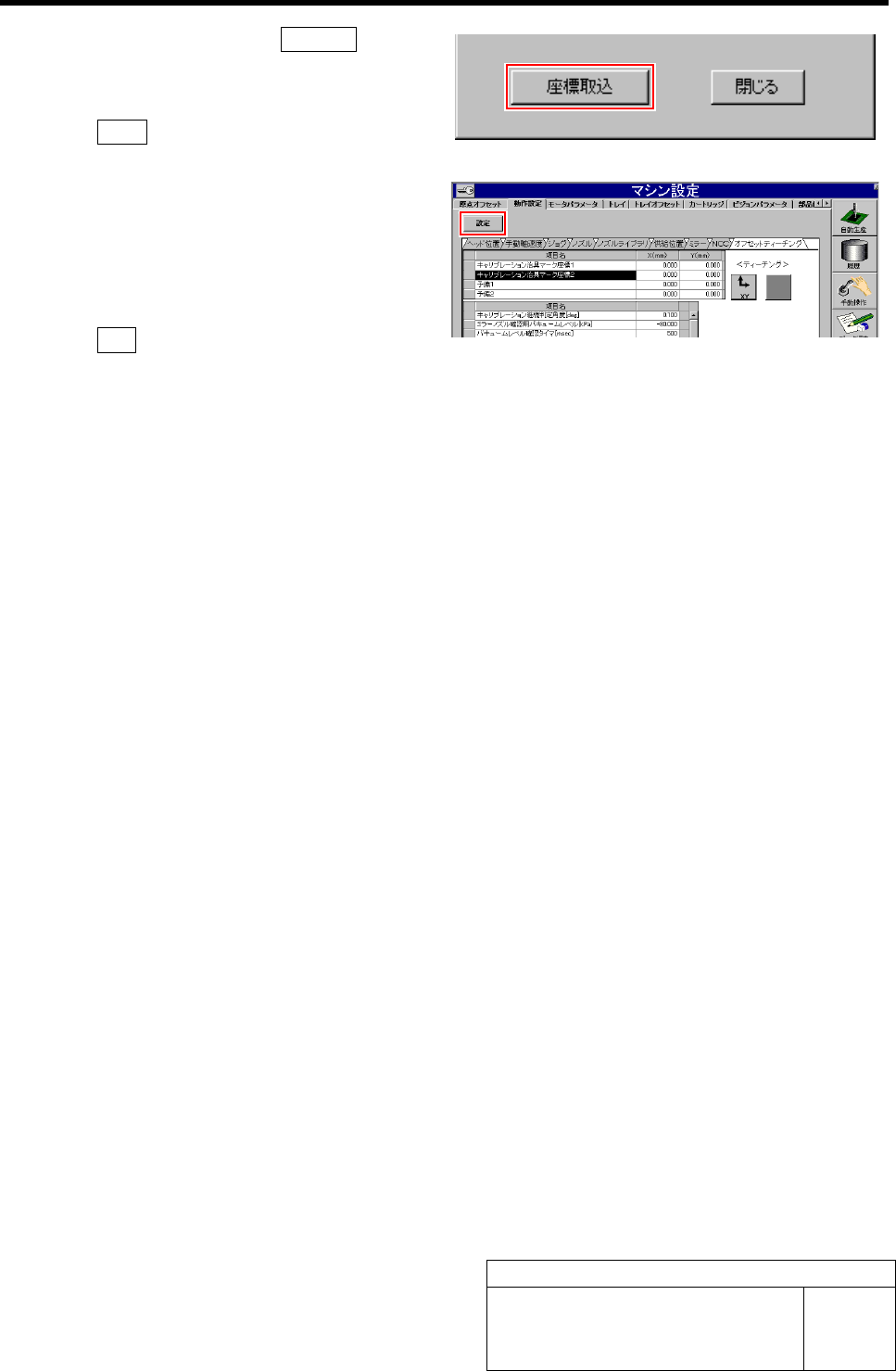

4 取り込まれた XY 座標を設定します。
1. 「キャリブレーション冶具マーク座標 1」、
「キャリブレーション冶具マーク座標 2」の
XY 座標の値が更新されていることを確認し
ます。
2. 設定 ボタンをクリックします。
冶具マーク座標が装置に設定されます。
