基板カメラ照明のキャリブレーション
［必要な冶具］
• キャリブレーションプレート冶具
• 冶具位置決めピン
• ライトキャリブレーション冶具（反射 0 度、15 度）
［作業手順］

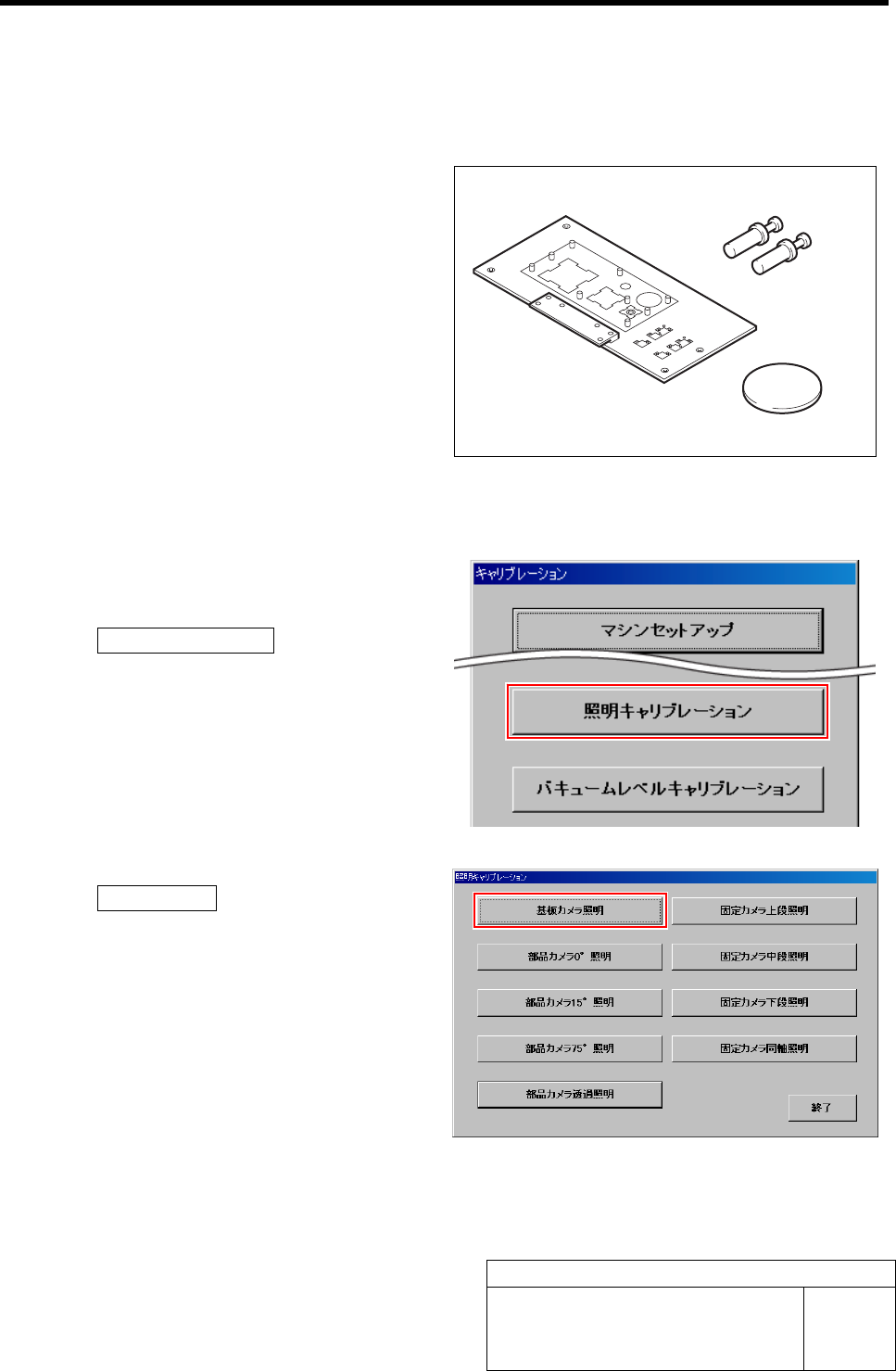

1 基板カメラ照明画面を表示させます。
1. キャリブレーションメニュー画面の
照明キャリブレーション ボタンをクリックし
ます。
照明キャリブレーションメニュー画面が表示され
ます。
2. 照明キャリブレーションメニュー画面の
基板カメラ照明 ボタンをクリックします。
基板カメラ照明画面が表示されます。
冶具位置決めピンキャリブレーションプレート冶具
ライトキャリブレーション冶具
基板カメラ照明のキャリブレーション
HLF-20301-01
基板カメラ照明のキャリブレーション
SHEET
2/3
2 ライトキャリブレーション冶具の冶具番号をリス
トボックスから選択します。
3 キャリブレーション開始 ボタンをクリックし
ます。
メッセージ画面に“基板照明用キャリブレーション冶
具を冶具プレートの大きい丸穴にセットしてください”
と表示されます。
4 ライトキャリブレーション冶具（反射 0 度、15 度）
をキャリブレーションプレート冶具の保持版に
置きます。
5 操作パネルの START ボタンを押します。
基板カメラ照明のキャリブレーションが開始します。
数分後、キャリブレーションが終了し、基板カメラ照明
画面に Level 1～8 までの Lvl 値と GAP 値が表示さ
れます。
ライトキャリブレーション冶具
（光沢面を下向き）
基板カメラ照明のキャリブレーション
HLF-20301-01
基板カメラ照明のキャリブレーション
SHEET
3/3

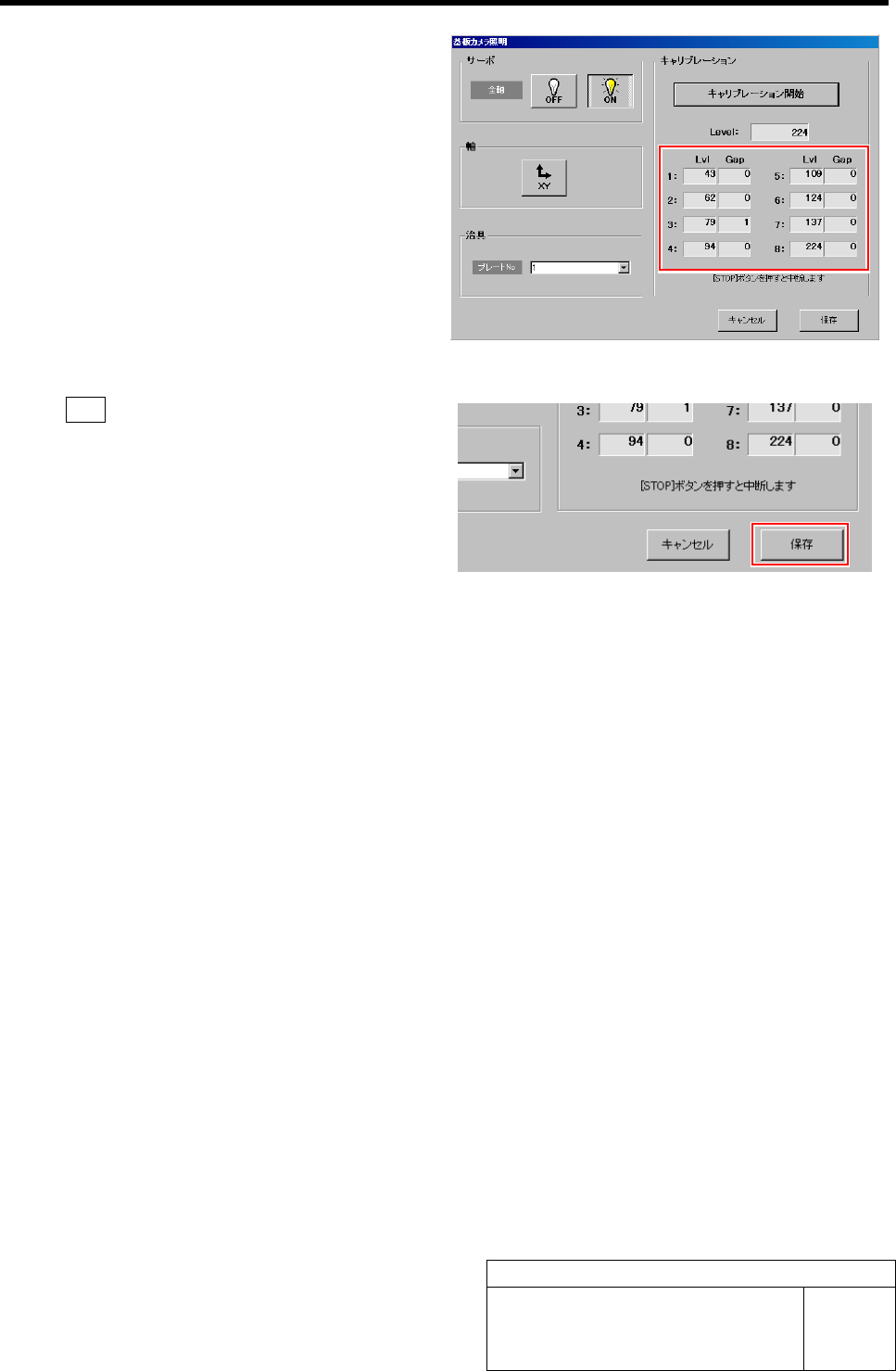

6 Level 1～8 の GAP 値を確認します。
GAP 値が 0～3 の範囲であれば正常です。
7 保存 ボタンをクリックします。
Lvl 1～8 の GAP 値が保存され、基板カメラ照明画面
が閉じます。
8 ライトキャリブレーション冶具を取り外します。
