部品カメラ 0˚ 照明のキャリブレーション
HLF-20302-01
部品カメラ 0˚ 照明のキャリブレーション
SHEET
1/2

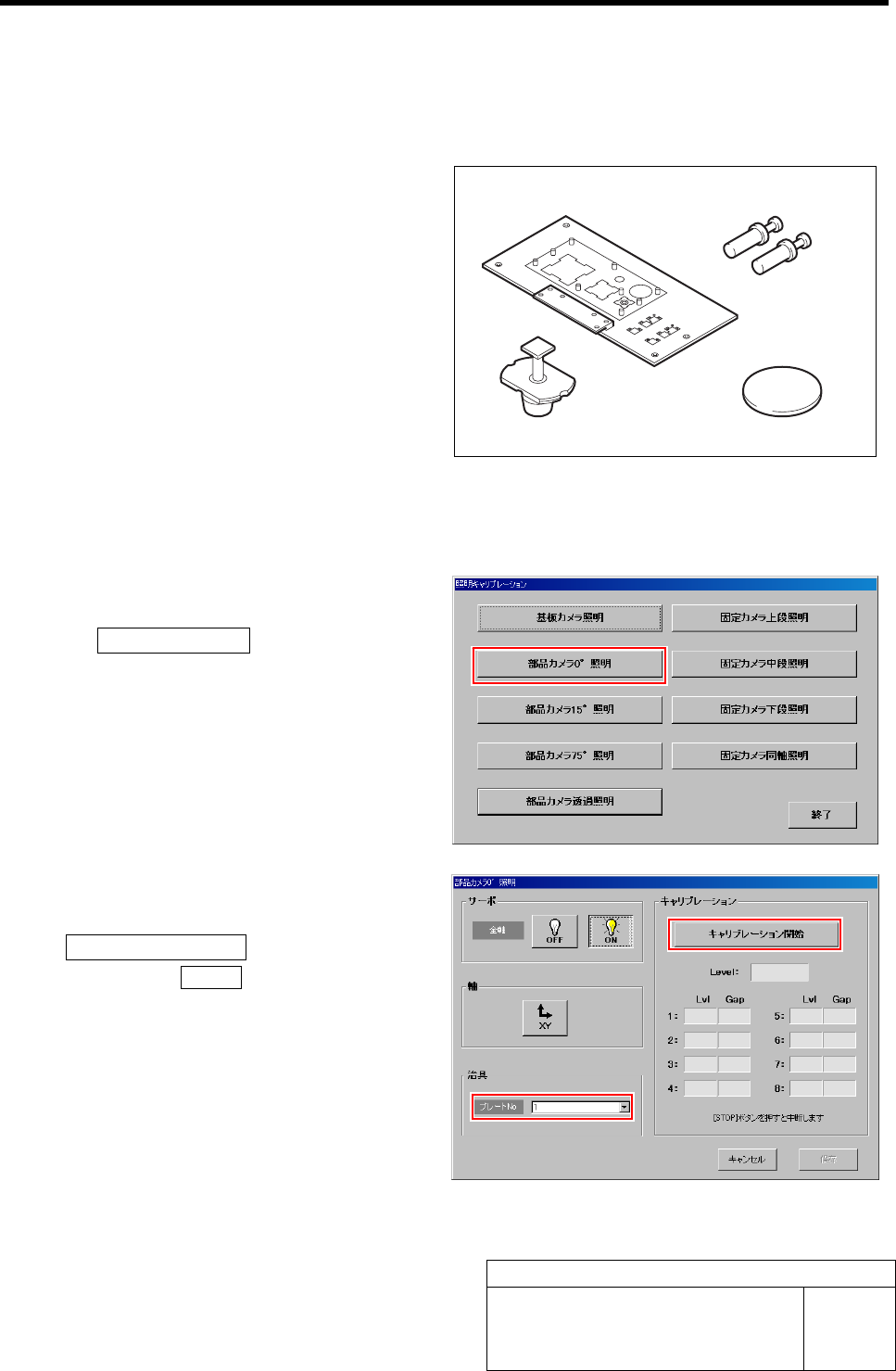

部品カメラ 0˚ 照明のキャリブレーション
［必要な冶具］
• キャリブレーションプレート冶具
• 冶具位置決めピン
• 冶具ノズル 1
• ライトキャリブレーション冶具（反射 0 度、15 度）
［作業手順］
1 部品カメラ 0°照明画面を表示させます。
1. 照明キャリブレーションメニュー画面の
部品カメラ 0°照明 ボタンをクリックし
ます。
部品カメラ 0°照明画面が表示されます。
2 ライトキャリブレーション冶具の冶具番号をリス
トボックスから選択します。
3 キャリブレーション開始 ボタンをクリックし、
操作パネルの START ボタンを押します。
ノズルカートリッジの交換位置へ移動します。
冶具位置決めピンキャリブレーションプレート冶具
ライトキャリブレーション冶具冶具ノズル 1
部品カメラ 0˚ 照明のキャリブレーション
HLF-20302-01
部品カメラ 0˚ 照明のキャリブレーション
SHEET
2/2

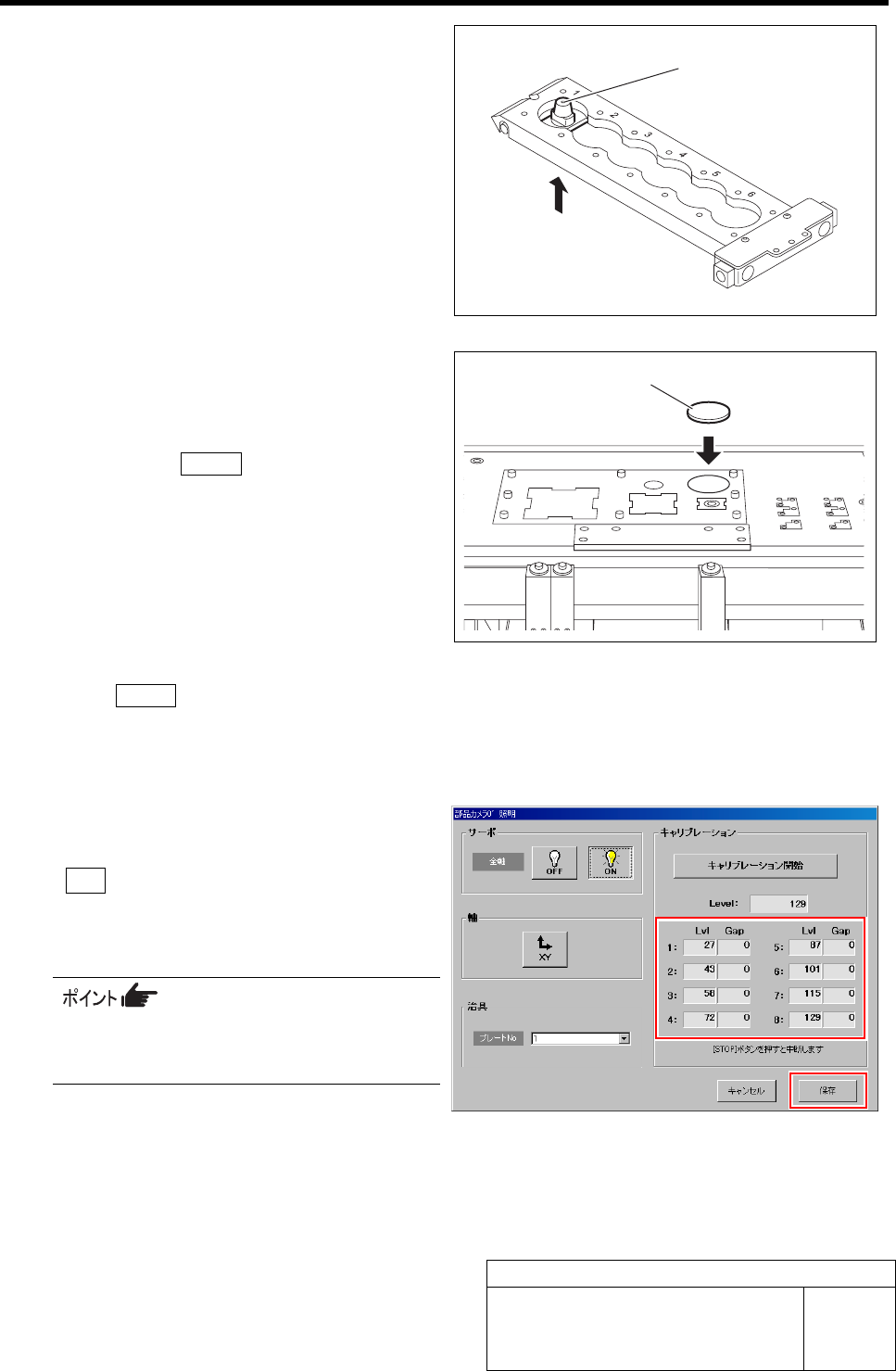

4 ノズルカートリッジ No.1 に冶具ノズル 1 を取り
付けます。
1. ノズルカートリッジの両側のボタンを押しな
がら、ノズルカートリッジを引き抜きます。
2. ノズルカートリッジ No.1 の位置に下側から
冶具ノズル 1 を取り付けます。
3. ノズルカートリッジを元の位置にセットし
ます。
5 ライトキャリブレーション冶具（反射 0 度、15 度）
をキャリブレーションプレート冶具の保持版に
置きます。
6 操作パネルの START ボタンを押します。
冶具ノズル 1 がライトキャリブレーション冶具（反射 0
度、15 度）を吸着します。
7 再度、START ボタンを押します。
部品カメラ 0°照明のキャリブレーションが開始します。
数分後、キャリブレーションが終了し、部品カメラ 0°照明画面に Level 1～8 までの Lvl 値と GAP 値が表示されます。
8 Level 1～8 の GAP 値を確認します。
GAP 値が 0～3 の範囲であれば正常です。
9 保存 ボタンをクリックします。
Lvl 1～8 の GAP 値が保存され、基板カメラ 0°照明
画面が閉じます。
ライトキャリブレーション冶具と冶具ノズル 1 は、
次項の「部品カメラ 15°照明のキャリブレーショ
ン」でも使用するため、そのままにしておきます。
冶具ノズル 1
ライトキャリブレーション冶具
（光沢面を上向き）
部品カメラ 15˚ 照明のキャリブレーション
HLF-20303-01
部品カメラ 15˚ 照明のキャリブレーション
SHEET
1/2

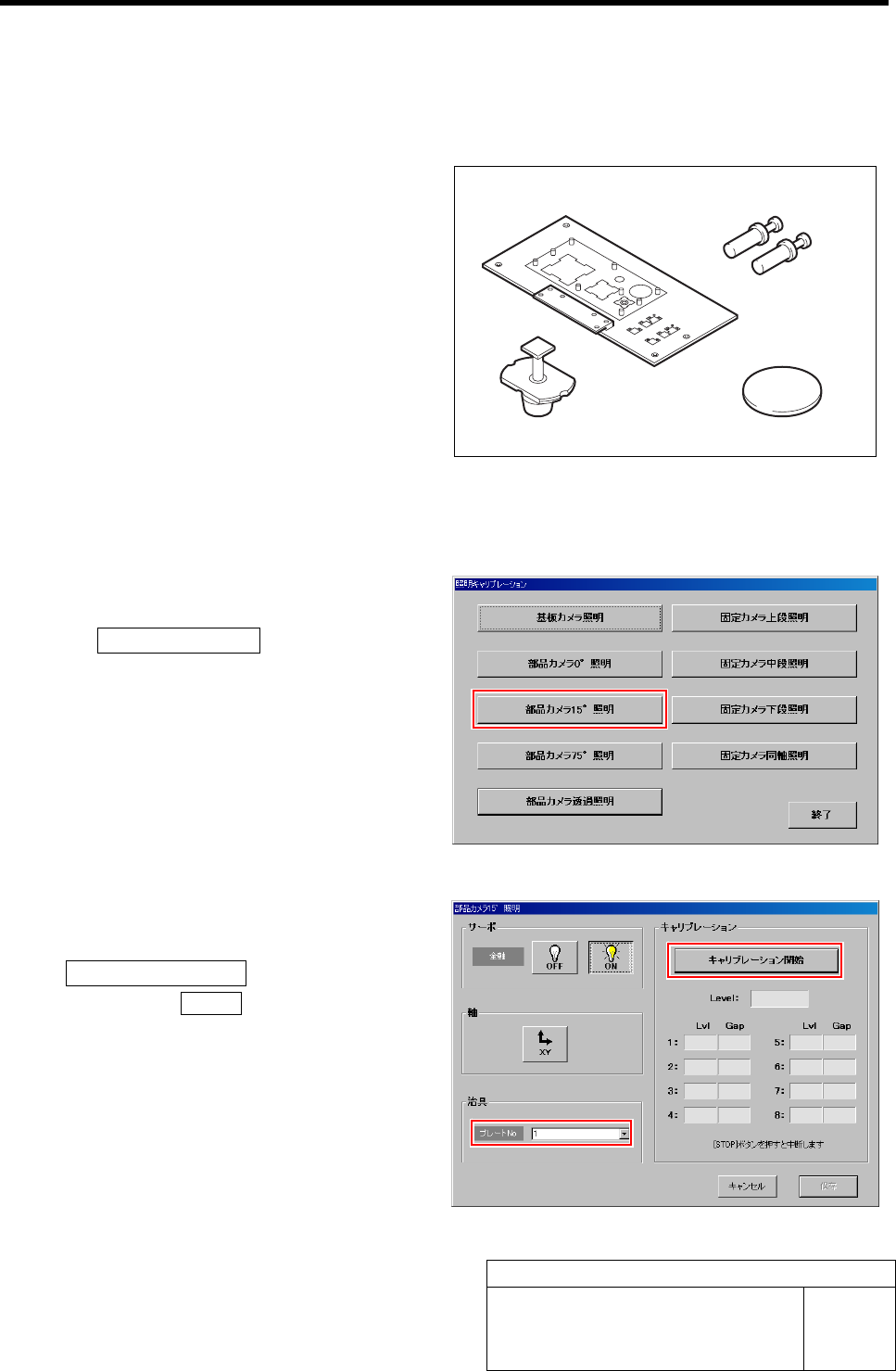

部品カメラ 15˚ 照明のキャリブレーション
［必要な冶具］
• キャリブレーションプレート冶具
• 冶具位置決めピン
• 冶具ノズル 1
• ライトキャリブレーション冶具（反射 0 度、15 度）
［作業手順］
1 部品カメラ 15°照明画面を表示させます。
1. 照明キャリブレーションメニュー画面の
部品カメラ 15°照明 ボタンをクリックし
ます。
部品カメラ 15°照明画面が表示されます。
2 ライトキャリブレーション冶具の冶具番号をリス
トボックスから選択します。
3 キャリブレーション開始 ボタンをクリックし、
操作パネルの START ボタンを押します。
ノズルカートリッジの交換位置へ移動します。
冶具位置決めピンキャリブレーションプレート冶具
ライトキャリブレーション冶具冶具ノズル 1
