部品カメラ 75˚ 照明のキャリブレーション
HLF-20304-01
部品カメラ 75˚ 照明のキャリブレーション
SHEET
1/3
部品カメラ 75˚ 照明のキャリブレーション
［必要な冶具］
• キャリブレーションプレート冶具
• 冶具位置決めピン
• 冶具ノズル 1
• ライトキャリブレーション冶具（反射 75 度）
［作業手順］
1 部品カメラ 75°照明画面を表示させます。
1. 照明キャリブレーションメニュー画面の
部品カメラ 75°照明 ボタンをクリックし
ます。
部品カメラ 75°照明画面が表示されます。
2 ライトキャリブレーション冶具の冶具番号をリス
トボックスから選択します。
3 キャリブレーション開始 ボタンをクリックし、
操作パネルの START ボタンを押します。
ノズルカートリッジの交換位置へ移動します。
冶具位置決めピンキャリブレーションプレート冶具
ライトキャリブレーション冶具冶具ノズル 1
部品カメラ 75˚ 照明のキャリブレーション
HLF-20304-01
部品カメラ 75˚ 照明のキャリブレーション
SHEET
2/3

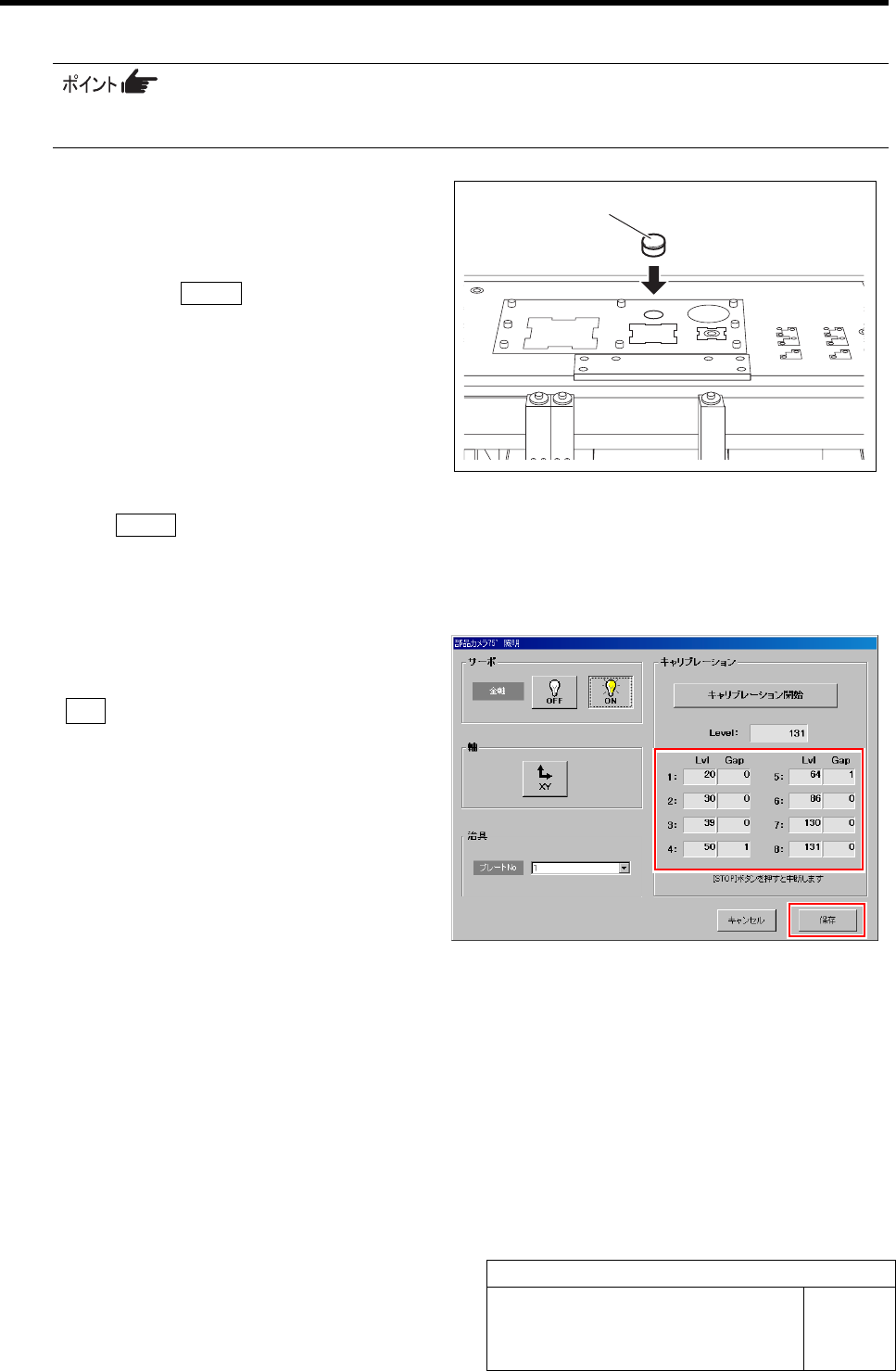

4 ノズル冶具 1 が取り付けられていることを確認します。
冶具が取り付けられていない場合には、前項「部品カメラ 0°照明のキャリブレーション」手順 4 にしたがっ
て取り付けてください。
5 ライトキャリブレーション冶具（反射 75 度）をキ
ャリブレーションプレート冶具の保持版に置きま
す。
6 操作パネルの START ボタンを押します。
冶具ノズル 1 がライトキャリブレーション冶具（反射 75
度）を吸着します。
7 再度、START ボタンを押します。
部品カメラ 75°照明のキャリブレーションが開始します。
数分後、キャリブレーションが終了し、部品カメラ 75°照明画面に Level 1～8 までの Lvl 値と GAP 値が表示されます。
8 Level 1～8 の GAP 値を確認します。
GAP 値が 0～3 の範囲であれば正常です。
9 保存 ボタンをクリックします。
Lvl 1～8 の GAP 値が保存され、部品カメラ 75°照明
画面が閉じます。
ライトキャリブレーション冶具
部品カメラ 75˚ 照明のキャリブレーション
HLF-20304-01
部品カメラ 75˚ 照明のキャリブレーション
SHEET
3/3

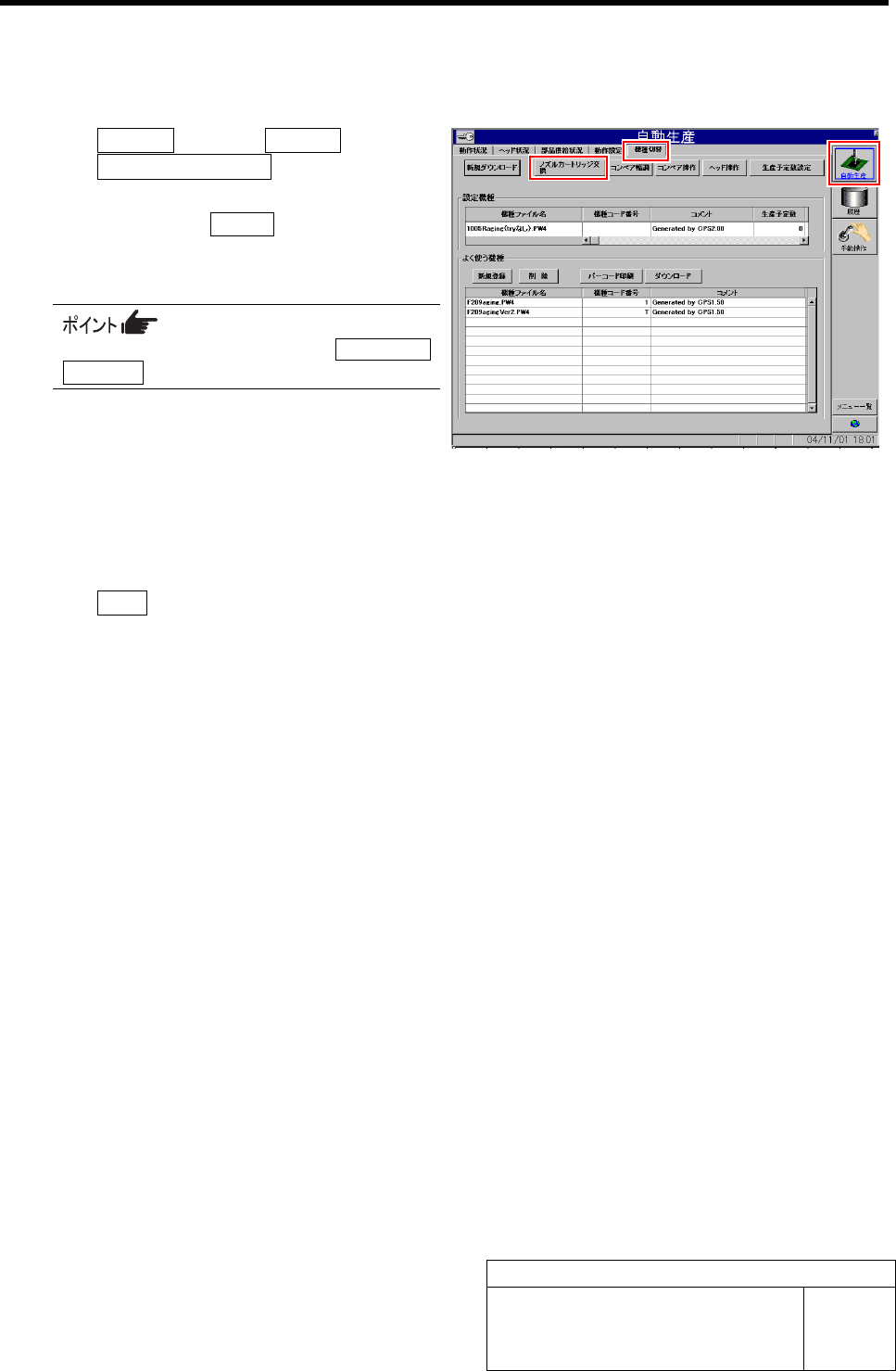

10 冶具を取り外します。
1. ライトキャリブレーション冶具（反射 75 度）をキャリブレーションプレート冶具上から取り除きます。
2. 自動生産 メニューÎ機種切替 タブÎ
ノズルカートリッジ交換 ボタンの順にクリッ
クします。
3. 操作パネルの START ボタンを押します。
ヘッド部がノズルカートリッジの交換位置に移動
します。
インターロックを ON にした状態で、ノズルカート
リッジ交換 ボタンをクリックしてください。
4. ノズルカートリッジの両側のボタンを押しな
がら、ノズルカートリッジを引き抜きます。
5. ノズルカートリッジ No.1 にある冶具ノズル 1
を取り外します。
6. ノズルカートリッジを元の位置にセットし
ます。
7. 閉じる ボタンをクリックして、ノズル交換完
了のメッセージ画面を閉じます。
