部品カメラ透過照明のキャリブレーション
HLF-20305-01
部品カメラ透過照明のキャリブレーション
SHEET
1/3

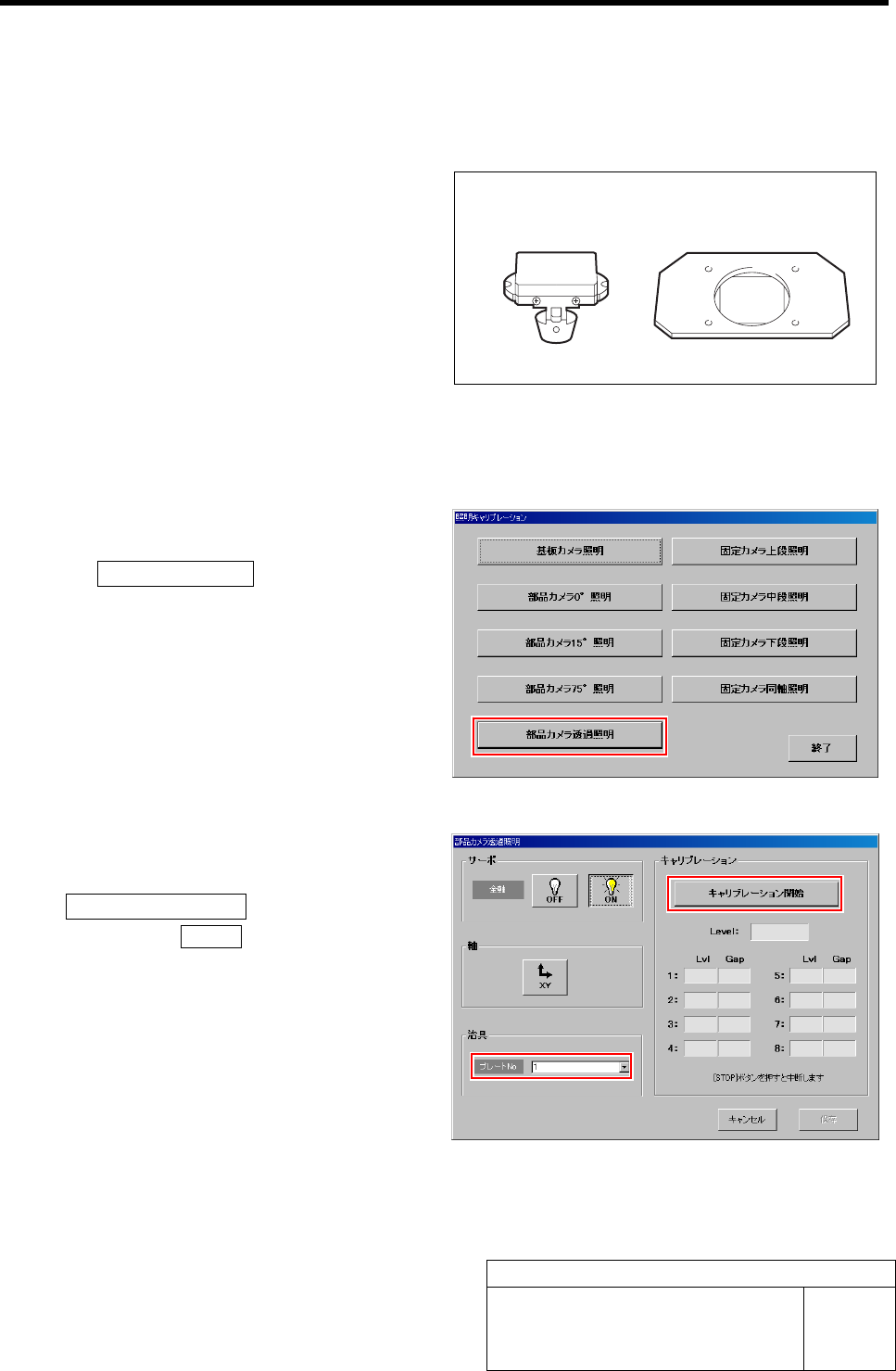

部品カメラ透過照明のキャリブレーション
［必要な冶具］
• 透過ノズル冶具
• 透過輝度キャリブレーション冶具
［作業手順］
1 部品カメラ透過照明画面を表示させます。
1. 照明キャリブレーションメニュー画面の
部品カメラ透過照明 ボタンをクリックし
ます。
部品カメラ透過照明画面が表示されます。
2 透過輝度キャリブレーション冶具の冶具番号を
リストボックスから選択します。
3 キャリブレーション開始 ボタンをクリックし、
操作パネルの START ボタンを押します。
ノズルカートリッジの交換位置へ移動します。
透過輝度
キャリブレーション冶具
透過ノズル冶具
部品カメラ透過照明のキャリブレーション
HLF-20305-01
部品カメラ透過照明のキャリブレーション
SHEET
2/3
4 ノズルカートリッジ No.6 に透過ノズル冶具を取
り付けます。
1. ノズルカートリッジの両側のボタンを押しな
がら、ノズルカートリッジを引き抜きます。
2. ノズルカートリッジ No.1 の位置に下側から
冶具ノズル 1 を取り付けます。
3. ノズルカートリッジを元の位置にセットし
ます。
5 透過輝度キャリブレーション冶具を移動カメラ
に取り付けます。
透過輝度キャリブレーション冶具は、照明ユニッ
トを固定しているキャップスクリューの間へはめ
込みます。
うまくはめ込むことができない場合は、照明ユニ
ットフランジ部にクリップ等を挟み込んで透過輝
度キャリブレーション冶具を固定します。
6 操作パネルの START ボタンを押します。
部品カメラが認識位置へ移動します。
7 再度、START ボタンを押します。
部品カメラ透過照明のキャリブレーションが開始します。
数分後、キャリブレーションが終了し、部品カメラ透過照明画面に Level 1～8 までの Lvl 値と GAP 値が表示されます。
8 Level 1～8 の GAP 値を確認します。
GAP 値が 0～5 の範囲であれば正常です。
9 保存 ボタンをクリックします。
Lvl 1～8 の GAP 値が保存され、部品カメラ透過照明
画面が閉じます。
透過ノズル冶具
クリップ
透過輝度キャリブ
レーション冶具
部品カメラ透過照明のキャリブレーション
HLF-20305-01
部品カメラ透過照明のキャリブレーション
SHEET
3/3
10 冶具を取り外します。
1. 透過輝度キャリブレーション冶具を移動カメラから取り外します。
2. 自動生産 メニューÎ機種切替 タブÎ
ノズルカートリッジ交換 ボタンの順にクリッ
クします。
3. 操作パネルの START ボタンを押します。
ヘッド部がノズルカートリッジの交換位置に移動
します。
インターロックを ON にした状態で、ノズルカート
リッジ交換 ボタンをクリックしてください。
4. ノズルカートリッジの両側のボタンを押しな
がら、ノズルカートリッジを引き抜きます。
5. ノズルカートリッジ No.1 にある透過ノズル冶
具を取り外します。
6. ノズルカートリッジを元の位置にセットし
ます。
7. 閉じる ボタンをクリックして、ノズル交換完
了のメッセージ画面を閉じます。
