固定カメラ中段照明のキャリブレーション HLF-20307-01 固定カメラ中段照明の キャリブレーション SHEET 2/2 4 固定カメラ中段照明のキャリブレーションを開始します。 1. 操作パネルの ST ART ボタンを押します。 キャリブレーションが開始されます。 数分後、キャリブレーションが 終了し、メッセージ画面に“固定照明用キャリブレーション冶具 を取り外してください” と表示されます。 2. OK ボタンをクリックして…
固定カメラ中段照明のキャリブレーション
HLF-20307-01
固定カメラ中段照明のキャリブレーション
SHEET
1/2
固定カメラ中段照明のキャリブレーション
［必要な冶具］
• 固定カメラライトキャリブレーション冶具
［作業手順］
1 固定カメラ中段照明画面を表示させます。
1. 照明キャリブレーションメニュー画面の
固定カメラ中段照明 ボタンをクリックし
ます。
固定カメラ中段照明画面が表示されます。
照明キャリブレーションメニュー右側の各固定カ
メラ照明のボタンは、固定カメラ仕様の装置の場
合に有効となります。
2 固定カメラライトキャリブレーション冶具の冶具
番号をリストボックスから選択します。
3 キャリブレーション開始 ボタンをクリックし
ます。
メッセージ画面に“固定照明用キャリブレーション冶
具を取付けてください。[START]ボタンを押すと照明
キャリブレーションを開始します。”と表示されます。
固定カメラライトキャリブレーション冶具がセットさ
れていない場合は、前項の「固定カメラ上段照
明のキャリブレーション」手順 4 にしたがって冶
具を取り付けてください。
固定カメラライトキャリブレーション冶具
固定カメラ中段照明のキャリブレーション
HLF-20307-01
固定カメラ中段照明のキャリブレーション
SHEET
2/2

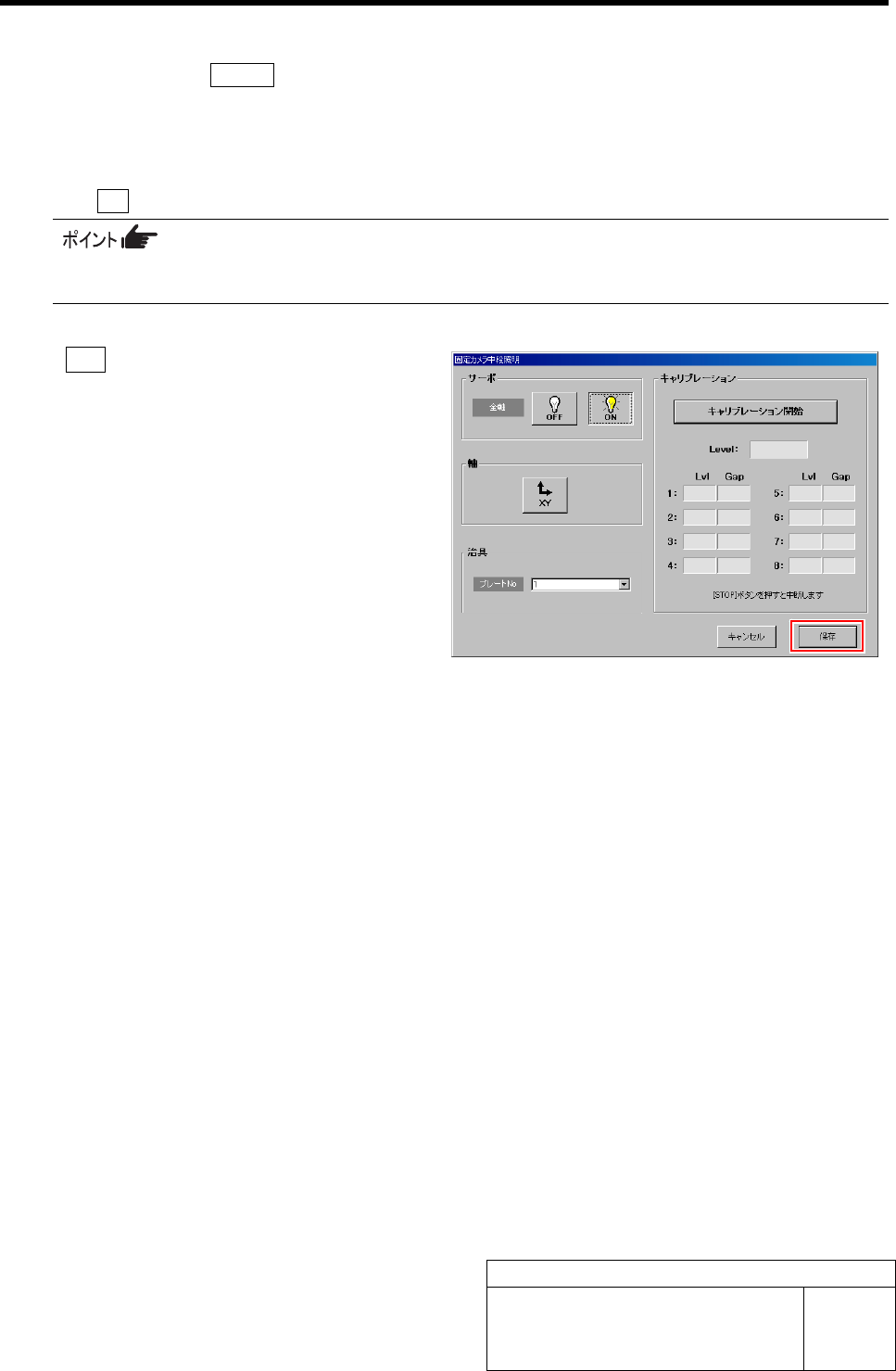

4 固定カメラ中段照明のキャリブレーションを開始します。
1. 操作パネルの START ボタンを押します。
キャリブレーションが開始されます。
数分後、キャリブレーションが終了し、メッセージ画面に“固定照明用キャリブレーション冶具を取り外してください”
と表示されます。
2. OK ボタンをクリックして、メッセージ画面を閉じます。
引き続き、固定カメラ照明のキャリブレーションを行う場合は、固定カメラライトキャリブレーション冶具を取り
外さなくてもかまいません。
5 保存 ボタンをクリックします。
Level 1～8 の Gap 値が保存され、固定カメラ中段照
明画面が閉じます。
固定カメラ下段照明のキャリブレーション
HLF-20308-01
固定カメラ下段照明のキャリブレーション
SHEET
1/2

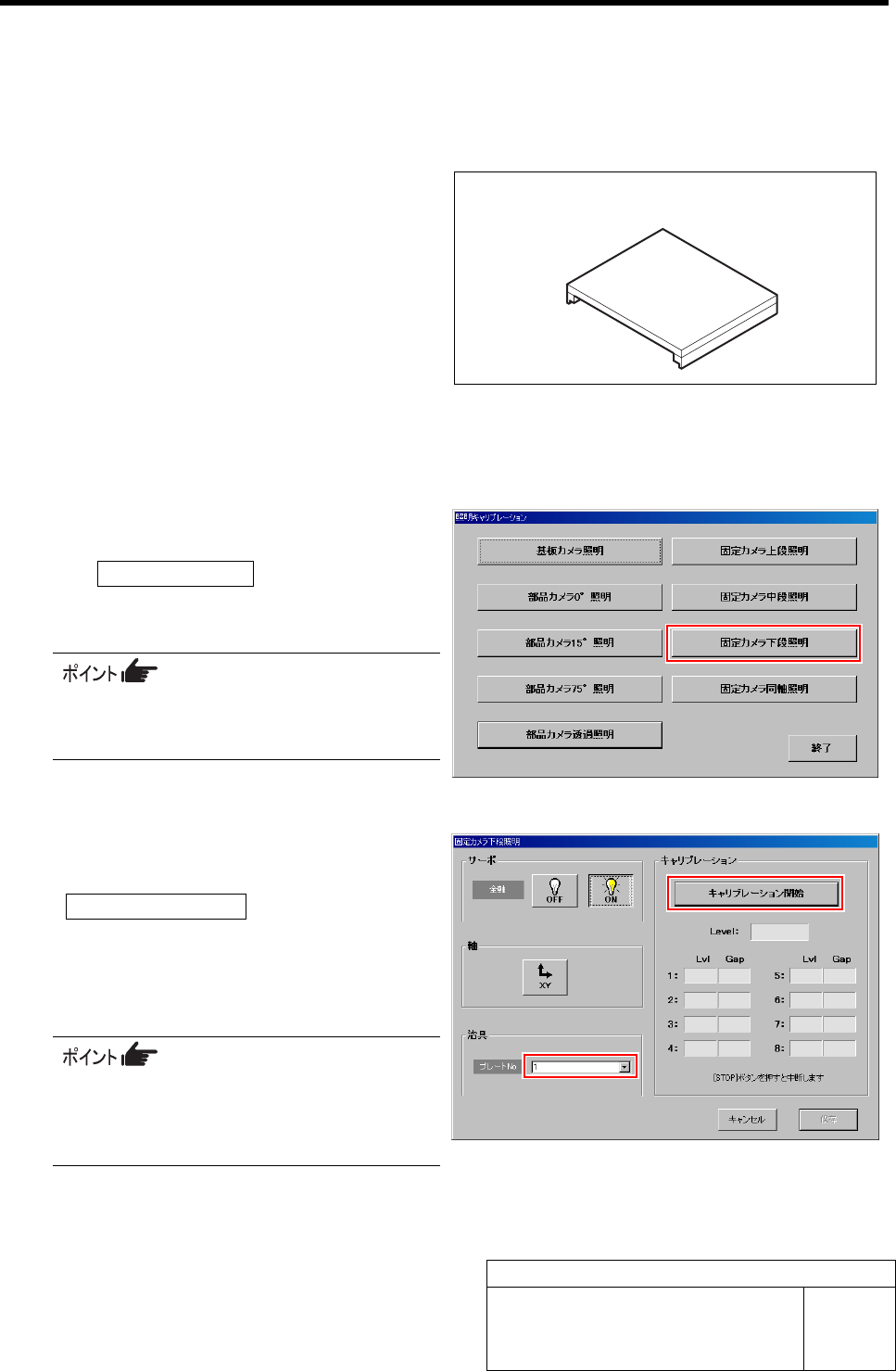

固定カメラ下段照明のキャリブレーション
［必要な冶具］
• 固定カメラライトキャリブレーション冶具
［作業手順］
1 固定カメラ下段照明画面を表示させます。
1. 照明キャリブレーションメニュー画面の
固定カメラ下段照明 ボタンをクリックし
ます。
固定カメラ下段照明画面が表示されます。
照明キャリブレーションメニュー右側の各固定カ
メラ照明のボタンは、固定カメラ仕様の装置の場
合に有効となります。
2 固定カメラライトキャリブレーション冶具の冶具
番号をリストボックスから選択します。
3 キャリブレーション開始 ボタンをクリックし
ます。
メッセージ画面に“固定照明用キャリブレーション冶
具を取付けてください。[START]ボタンを押すと照明
キャリブレーションを開始します。”と表示されます。
固定カメラライトキャリブレーション冶具がセットさ
れていない場合は、前項の「固定カメラ上段照
明のキャリブレーション」手順 4 にしたがって冶
具を取り付けてください。
固定カメラライトキャリブレーション冶具
