固定カメラ同軸照明のキャリブレーション
HLF-20309-01
固定カメラ同軸照明のキャリブレーション
SHEET
1/2

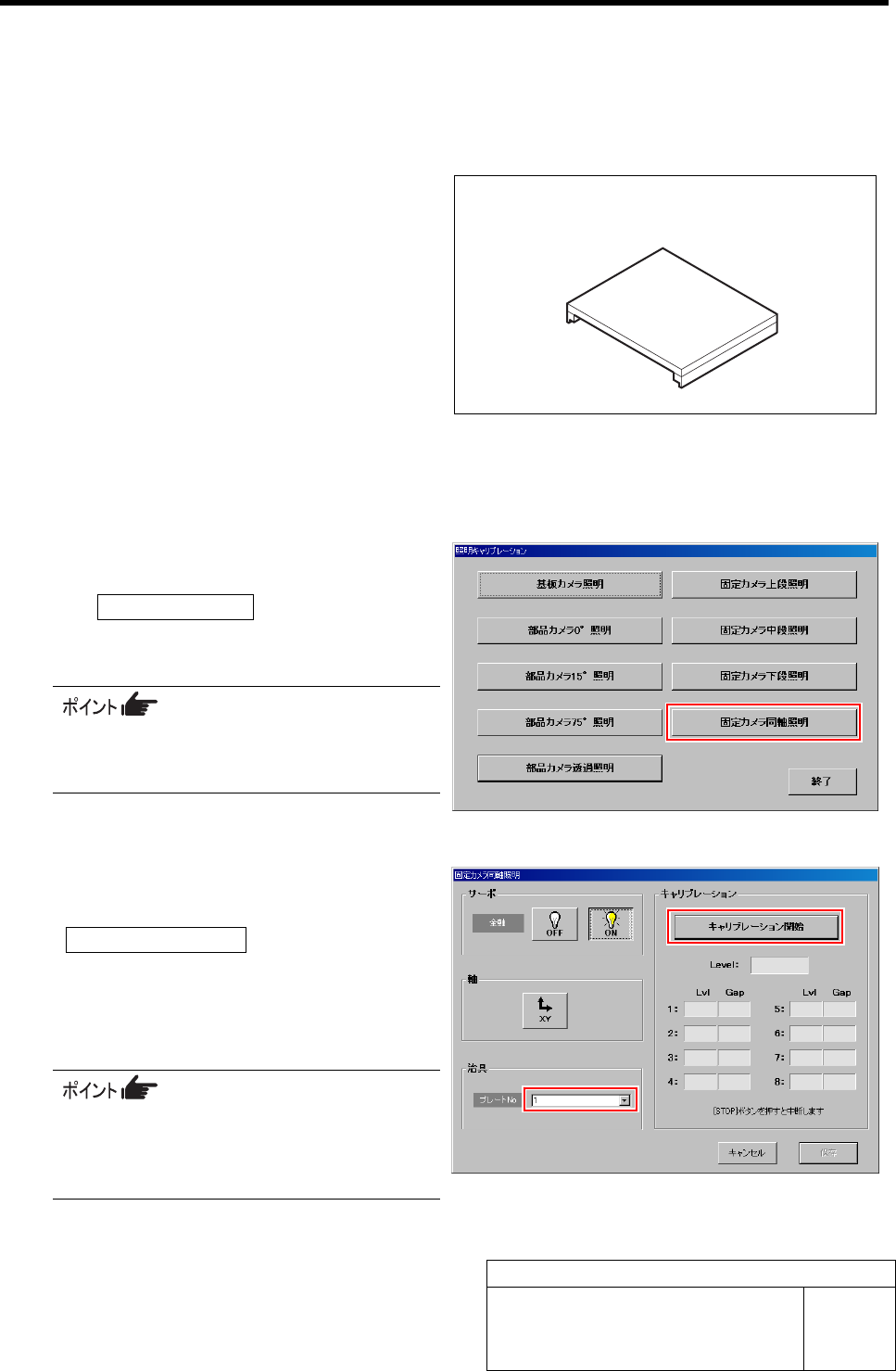

固定カメラ同軸照明のキャリブレーション
［必要な冶具］
• 固定カメラライトキャリブレーション冶具
［作業手順］
1 固定カメラ同軸照明画面を表示させます。
1. 照明キャリブレーションメニュー画面の
固定カメラ同軸照明 ボタンをクリックし
ます。
固定カメラ同軸照明画面が表示されます。
照明キャリブレーションメニュー右側の各固定カ
メラ照明のボタンは、固定カメラ仕様の装置の場
合に有効となります。
2 固定カメラライトキャリブレーション冶具の冶具
番号をリストボックスから選択します。
3 キャリブレーション開始 ボタンをクリックし
ます。
メッセージ画面に“固定照明用キャリブレーション冶
具を取付けてください。[START]ボタンを押すと照明
キャリブレーションを開始します。”と表示されます。
固定カメラライトキャリブレーション冶具がセットさ
れていない場合は、前項の「固定カメラ上段照
明のキャリブレーション」手順 4 にしたがって冶
具を取り付けてください。
固定カメラライトキャリブレーション冶具
固定カメラ同軸照明のキャリブレーション
HLF-20309-01
固定カメラ同軸照明のキャリブレーション
SHEET
2/2

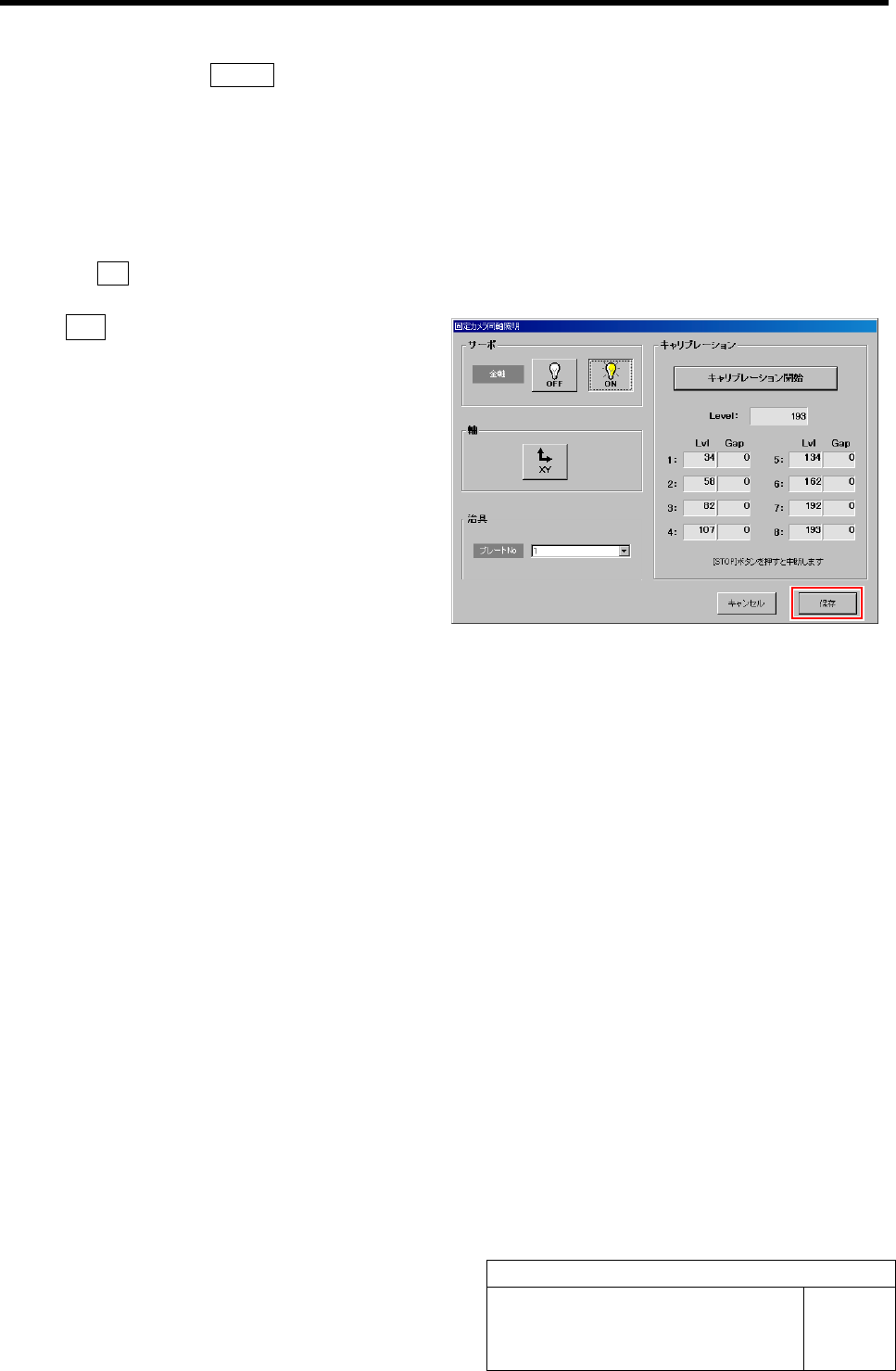

4 固定カメラ同軸照明のキャリブレーションを開始します。
1. 操作パネルの START ボタンを押します。
キャリブレーションが開始されます。
数分後、キャリブレーションが終了し、メッセージ画面に“固定照明用キャリブレーション冶具を取り外してください”
と表示されます。
5 固定カメラライトキャリブレーション冶具を取り外します。
1. 固定カメラにセットされている固定カメラライトキャリブレーションを取り外します。
2. OK ボタンをクリックして、メッセージ画面を閉じます。
6 保存 ボタンをクリックします。
Level 1～8 の Gap 値が保存され、固定カメラ同軸照
明画面が閉じます。
基板カメラキャリブレーション
HLF-20310-01
基板カメラキャリブレーション
SHEET
1/6

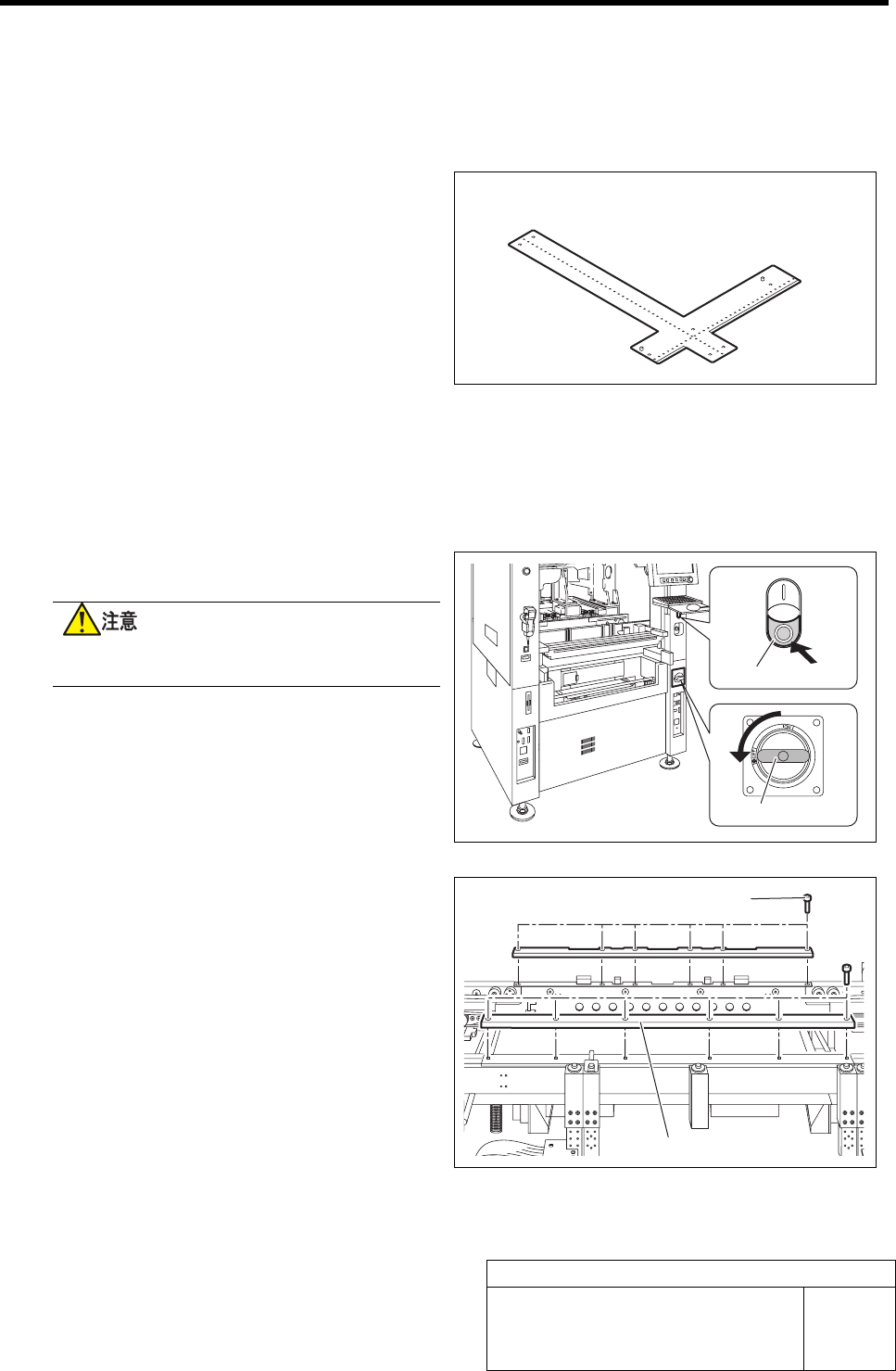

基板カメラキャリブレーション
［必要な冶具］
• ベースポイント冶具
［作業手順］
1 キャリブレーションプレート冶具がセットさせている場合は取り外します。
2 装置の電源を遮断します。
Windows
®
のスタートメニューから電源をシャッ
トダウンさせないでください。
1. パワーオフスイッチを押します。
システムのシャットダウンが始まり、自動的に電
源が遮断されます。
2. メインブレーカを OFF にします。
電源パネルの受電ランプが消灯します。
3 ベースポイント冶具の取り付け準備を行い
ます。
1. コンベア上に取り付けられている基板押え
を、キャップスクリューを緩めて取り外しま
す。
ベースポイント冶具
メインブレーカ
パワーオフスイッチ
キャップスクリュー
基板押え
