固定カメラ同軸照明のキャリブレーション
HLF-20309-01
固定カメラ同軸照明のキャリブレーション
SHEET
2/2
4 固定カメラ同軸照明のキャリブレーションを開始します。
1. 操作パネルの START ボタンを押します。
キャリブレーションが開始されます。
数分後、キャリブレーションが終了し、メッセージ画面に“固定照明用キャリブレーション冶具を取り外してください”
と表示されます。
5 固定カメラライトキャリブレーション冶具を取り外します。
1. 固定カメラにセットされている固定カメラライトキャリブレーションを取り外します。
2. OK ボタンをクリックして、メッセージ画面を閉じます。
6 保存 ボタンをクリックします。
Level 1～8 の Gap 値が保存され、固定カメラ同軸照
明画面が閉じます。
基板カメラキャリブレーション
HLF-20310-01
基板カメラキャリブレーション
SHEET
1/6
基板カメラキャリブレーション
［必要な冶具］
• ベースポイント冶具
［作業手順］
1 キャリブレーションプレート冶具がセットさせている場合は取り外します。
2 装置の電源を遮断します。
Windows
®
のスタートメニューから電源をシャッ
トダウンさせないでください。
1. パワーオフスイッチを押します。
システムのシャットダウンが始まり、自動的に電
源が遮断されます。
2. メインブレーカを OFF にします。
電源パネルの受電ランプが消灯します。
3 ベースポイント冶具の取り付け準備を行い
ます。
1. コンベア上に取り付けられている基板押え
を、キャップスクリューを緩めて取り外しま
す。
ベースポイント冶具
メインブレーカ
パワーオフスイッチ
キャップスクリュー
基板押え
基板カメラキャリブレーション
HLF-20310-01
基板カメラキャリブレーション
SHEET
2/6

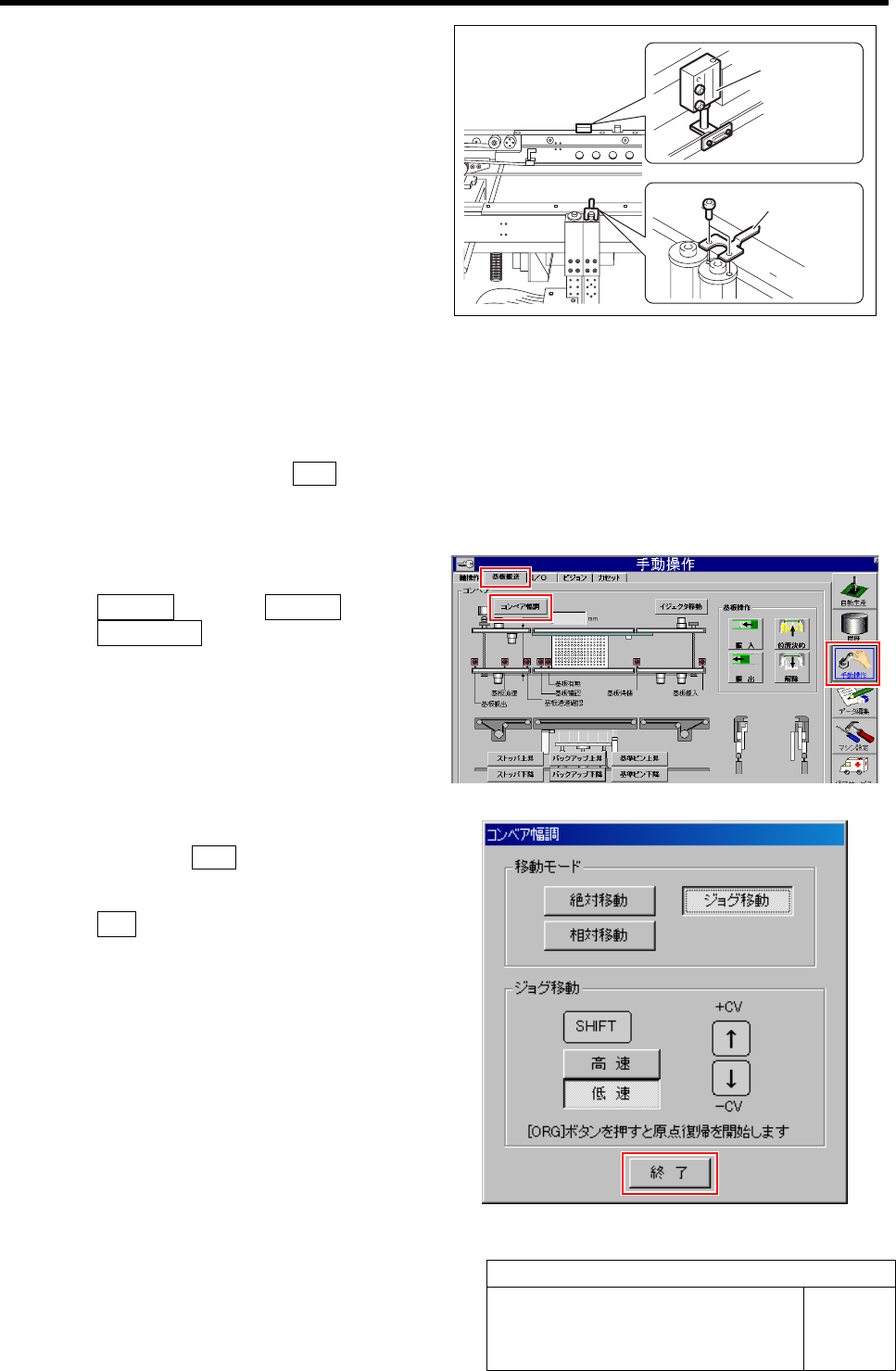

2. キャップスクリュー（2 本）を緩めて基準ピン
マークを取り外します。
3. キャップスクリュー（4 本）を緩めてクランプシ
リンダ（左側）を取り外します。
クランプシリンダはエア配管を接続させたまま、
コンベア上端より上に出ないように仮置きしてお
きます。
4 装置の電源を入れます。
1. メインブレーカを ON にします。
2. パワーオンスイッチを押します。
装置が起動します。
3. HI 画面で操作パネルの ORG ボタンを押
します。
装置が原点復帰します。
5 コンベア幅を 360mm の位置まで広げます。
1. 手動操作 メニューÎ基板搬送 タブÎ
コンベア幅調 ボタンの順に押します。
コンベア幅調画面が表示されます。
2. コンベア幅調画面を表示させた状態で、操
作パネルの ORG ボタンを押します。
コンベアが原点復帰します。
3. 終了 ボタンをクリックしてコンベア幅調画
面を閉じます。
基準ピンマーク
クランプシリンダ
