6 ベースポイント冶具を取り付けます。
1. ベースポイント冶具の表面、および 49 個の
穴すべてウエス等で清掃します。
2. ベースポイント冶具の下側にあるピンが、コ
ンベア手前側の穴に入るようにセットしま
す。
3. ベースポイント冶具裏側の溝が、コンベア
ベルトの位置に合っていることを確認しま
す。

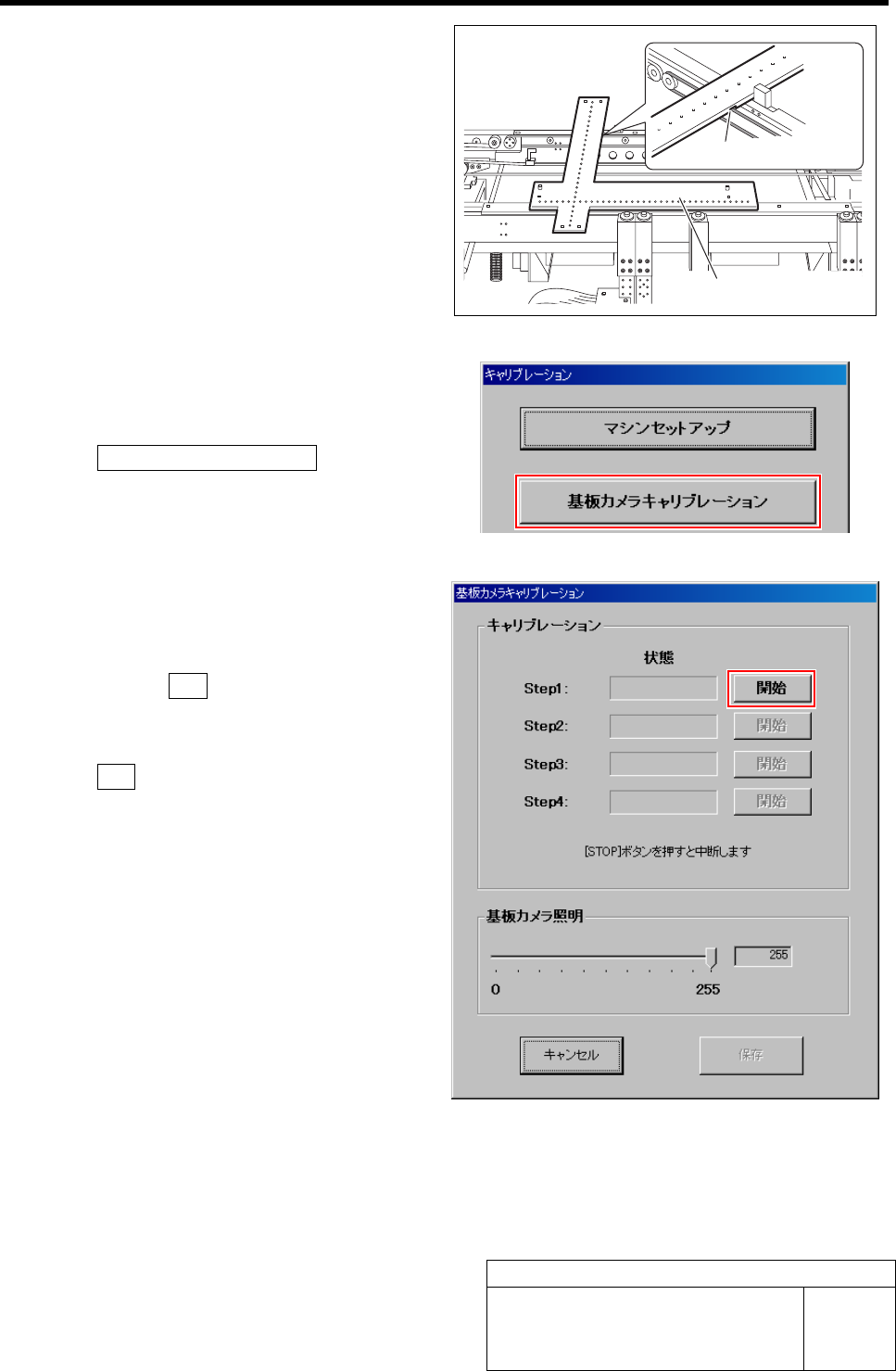

7 基板カメラキャリブレーション画面を表示させ
ます。
1. キャリブレーションメニュー画面の
基板カメラキャリブレーション ボタンをクリッ
クします。
基板カメラキャリブレーション画面が表示され
ます。
8 キャリブレーションの Step1 を開始します。
Step1 ではベースポイント冶具のクロスポイント（XY 軸
のクロスした穴）を装置に記憶させます。
1. Step1 の開始 ボタンをクリックします。
メッセージ画面に“冶具ベース位置へ移動しま
すか？”と表示されます。
2. はい ボタンをクリックします。
XY 軸の操作画面が表示されます。
溝
ベースポイント冶具
基板カメラキャリブレーション
HLF-20310-01
基板カメラキャリブレーション
SHEET
4/6

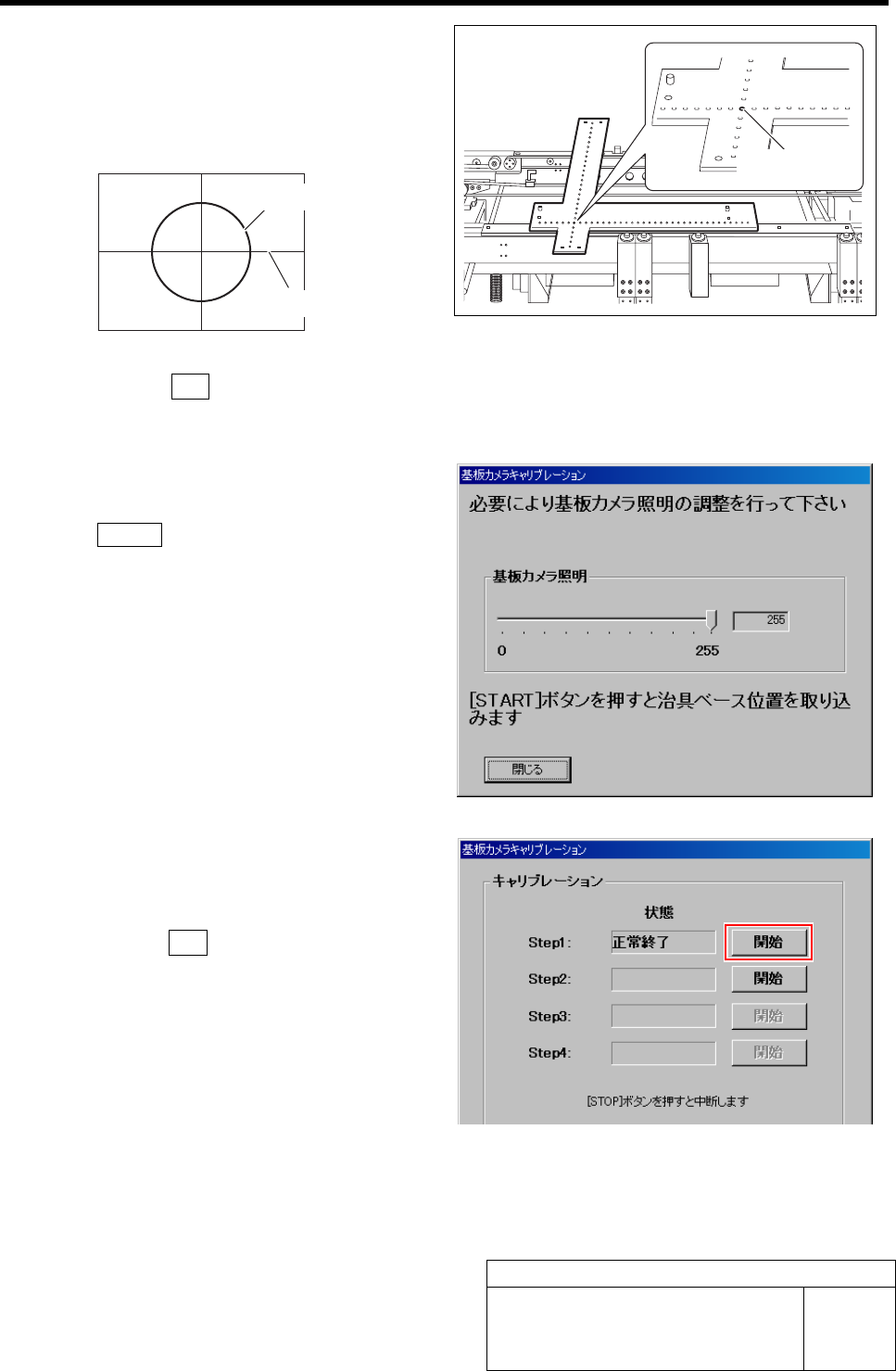

3. PCBOARD DISPLAY を確認しながら、基
板カメラをベースポイント冶具のクロスポイ
ント上にジョグ移動させます。
PCBOARD DISPLAY の十字線とクロスポイント
の穴中心をジョグ移動で合わせます。
4. 基板カメラがクロスポイントに合ったら、XY
軸画面の終了 ボタンをクリックします。
XY 軸画面が閉じられ、基板カメラ照明の照度レ
ベル調整画面が表示されます。
5. 基板カメラ照明の照度レベルが「255」にな
っていることを確認し、操作パネルの
START ボタンを押します。
クロスポイントが装置に記憶され、キャリブレーシ
ョンの Step1 が終了します。
9 キャリブレーションの Step2 を開始します。
Step2 ではベースポイント冶具上の 49 個の穴を認識
させ、基板カメラのピクセルレートを計算します。

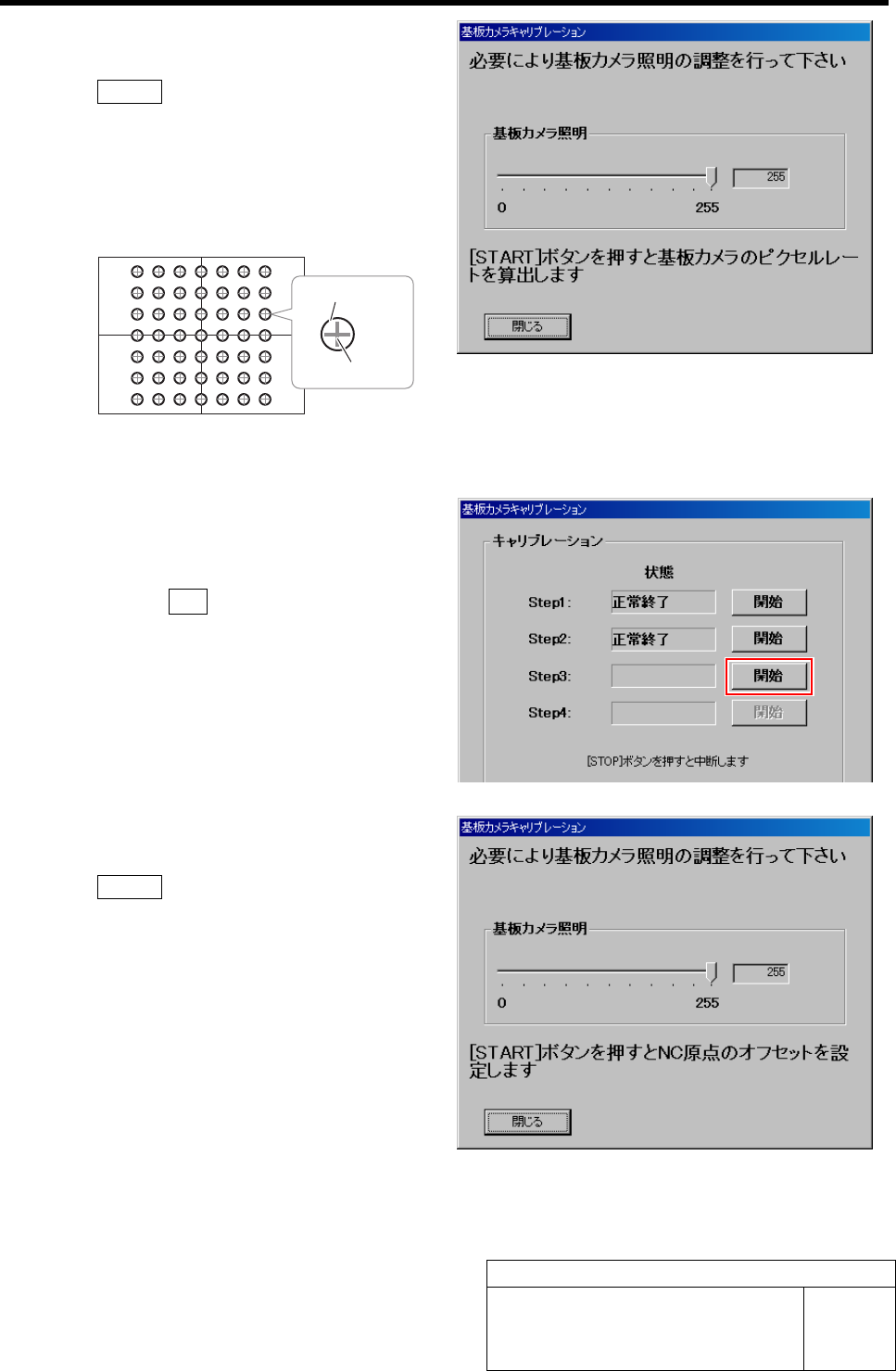

1. Step2 の開始 ボタンをクリックします。
基板カメラ照明の照度レベル調整画面が表示さ
れます。
クロスポイント
十字線
クロスポイント
基板カメラキャリブレーション
HLF-20310-01
基板カメラキャリブレーション
SHEET
5/6
2. 基板カメラ照明の照度レベルが「255」にな
っていることを確認し、操作パネルの
START ボタンを押します。
基板カメラがベースポイント冶具のピクセルレー
ト認識位置（49 個の穴）へ移動します。
PCBOARD DISPLAY に表示されている 49 個の
穴上に緑色のクロスマークが表示されていること
を確認します。
ピクセルレートが装置に記憶され、キャリブレー
ションの Step2 が終了します。
10 キャリブレーションの Step3 を開始します。
Step3 ではベースポイント冶具のクロスポイントを認識
させます。
1. Step3 の開始 ボタンをクリックします。
基板カメラがベースポイント冶具のクロスポイント
上へ移動し、基板カメラ照明の照度レベル調整
画面が表示されます。
2. 基板カメラ照明の照度レベルが「255」にな
っていることを確認し、操作パネルの
START ボタンを押します。
NC 原点のオフセットが設定され、キャリブレーシ
ョンの Step3 が終了します。
クロスマーク
穴
