固定カメラキャリブレーション HLF-20312-01 固定カメラキャリブレーション SHEET 1/9 固定カメラキャリブレーション ［必要な冶具］ F キャリブレーションプレート冶具 G 冶具位置決めピン H 冶具ノズル 5 I カメラキャリブレーションプレート（ QFP 型） J カメラキャリブレーションプレート（大 ） ［作業手順］ 1 固定カメラキャリブレーション画面を表示させ ます。 1. マシン設定 メニュー Î 保守 タ…
部品カメラキャリブレーション
HLF-20311-01
部品カメラキャリブレーション
SHEET
8/8
9 Step1 から Step5 のキャリブレーションが正常

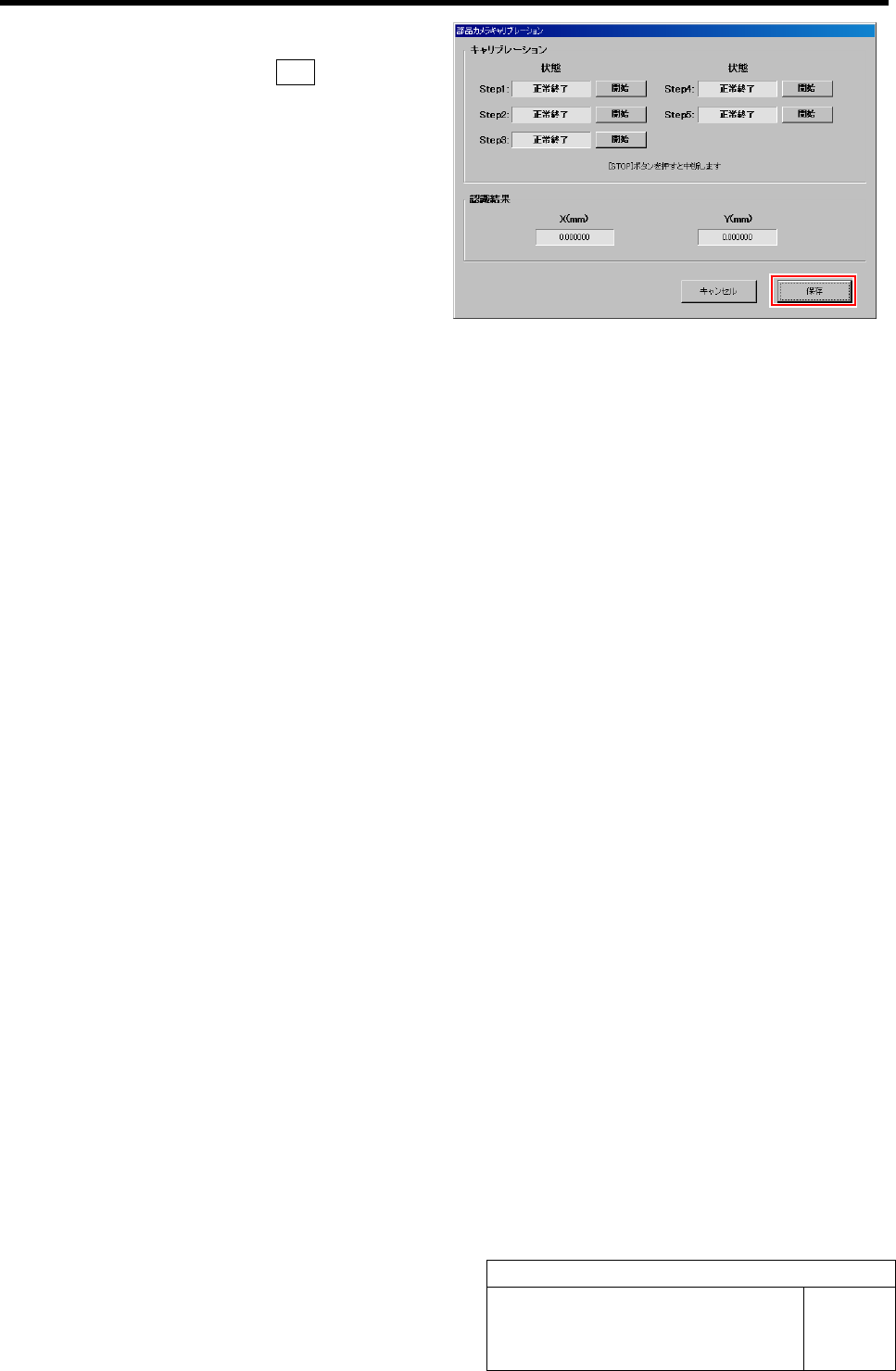

終了していることを確認し、保存 ボタンをクリッ
クします。
キャリブレーション結果が保存され、部品キャリブレー
ション画面が閉じます。
固定カメラキャリブレーション
HLF-20312-01
固定カメラキャリブレーション
SHEET
1/9
固定カメラキャリブレーション

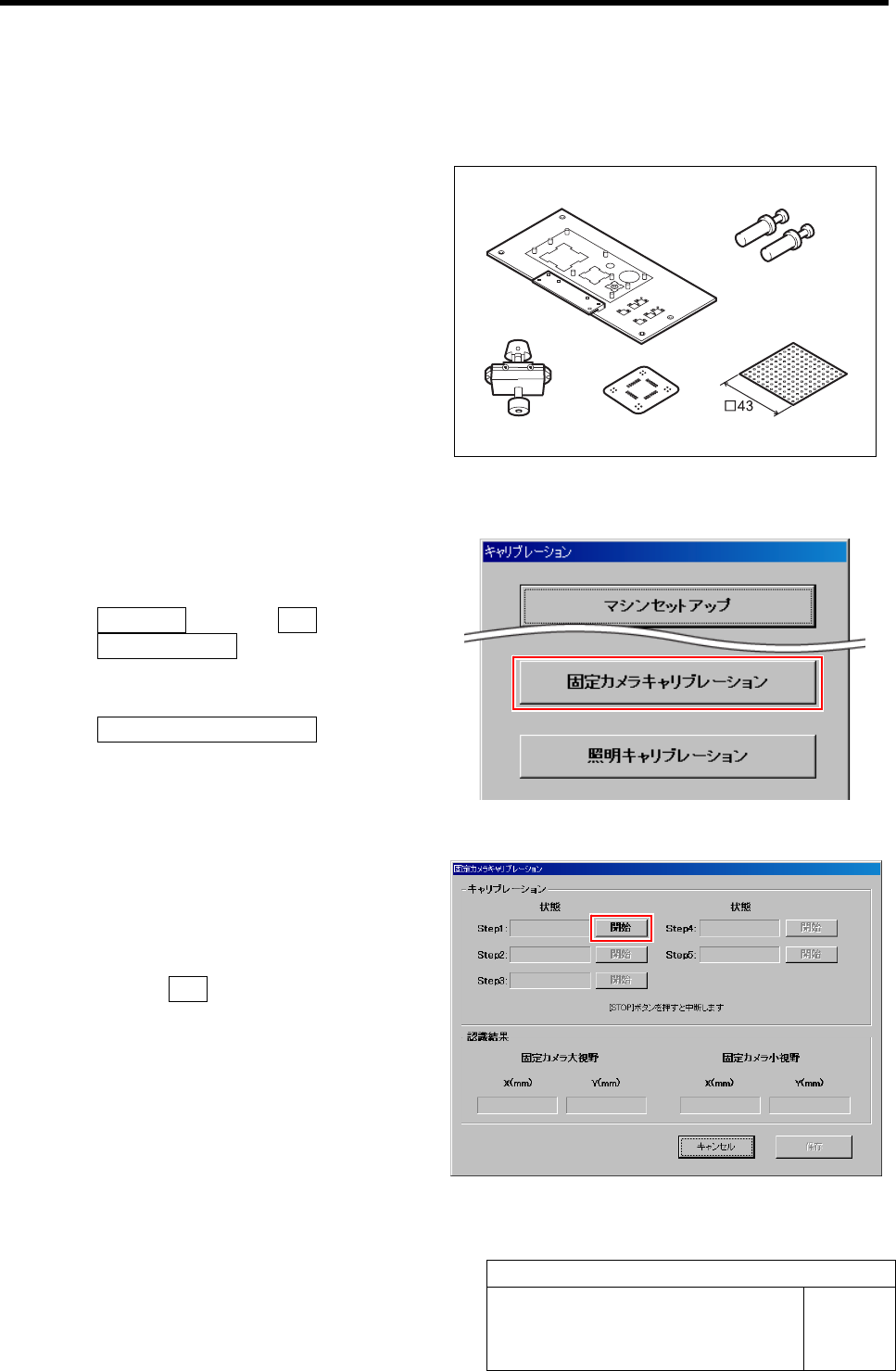

［必要な冶具］
F キャリブレーションプレート冶具
G 冶具位置決めピン
H 冶具ノズル 5
I カメラキャリブレーションプレート（QFP 型）
J カメラキャリブレーションプレート（大）
［作業手順］
1 固定カメラキャリブレーション画面を表示させ
ます。
1. マシン設定 メニューÎ保守 タブÎ
キャリブレーション ボタンの順にクリックし
ます。
2. キャリブレーションメニュー画面の
固定カメラキャリブレーション ボタンをクリッ
クします。
固定カメラキャリブレーション画面が表示されま
す。
2 キャリブレーションの Step1 を開始します。
Step1 では、カメラキャリブレーションプレート（大）を
使って、固定カメラのピクセルレートの設定を行いま
す。
1. Step1 の開始 ボタンをクリックします。

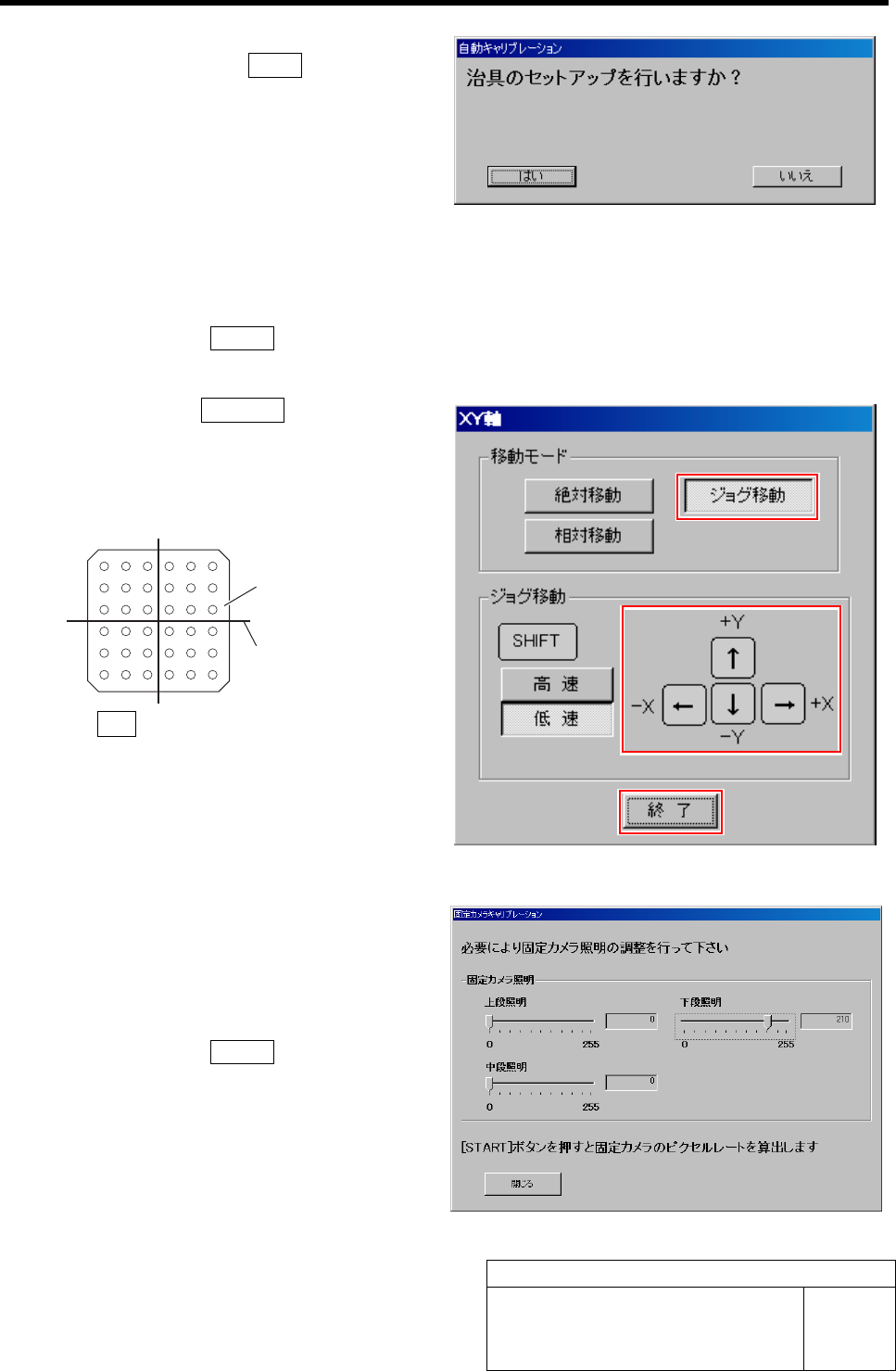

メッセージ画面に“冶具のセットアップを行いま
すか？”と表示されます。
A B
C D E
固定カメラキャリブレーション
HLF-20312-01
固定カメラキャリブレーション
SHEET
2/9
2. 部品カメラキャリブレーションから引き続き
行っている場合は、いいえ ボタンをクリック
します。
メッセージ画面に“［START］ボタンを押すと固定
キャリブレーションを開始します”と表示されま
す。
キャリブレーションプレート冶具、カメラキャリブレ
ーションプレート（QFP 型／大）、冶具ノズル 5 の
セットができていない場合には、前項「部品カメ
ラキャリブレーション（手順 4）」にしたがって冶具
を取り付けてください。
3. 操作パネルの START ボタンを押します。
XY 軸の操作画面が表示されます。
4. 移動モードのジョグ移動 ボタンをクリックし
ます。
5. ジョグ移動で、カメラキャリブレーションプレ
ート（大）の中心を PARTS DISPLAY の十
字線に合わせます。
6. 終了 ボタンをクリックします。
固定カメラ照明（大視野）の照度レベル調整画
面が表示されます。
7. 固定カメラ照明（大視野）の照度レベルを調
整します。
上段照明： 0
中段照明： 0
下段照明： 200～220（参考値）
8. 操作パネルの START ボタンを押します。
固定カメラ照明（大視野）でのキャリブレーション
が開始します。
キャリブレーションが終了すると、固定カメラ照明
（小視野）の照度レベル調整画面が表示されま
す。
十字線
カメラキャリブレーション
プレート（大）
