固定カメラキャリブレーション HLF-20312-01 固定カメラキャリブレーション SHEET 4/9 4. 固定カメラ照明（大視野）の照度レベルを 調 整します。 上段照明： 170 （参考値） 中段照明： 0 下段照明： 0 5. 操作パネルの ST ART ボタンを押します。 固定カメラ照明（大視野）でのキャリブレーション が開始されます。 キャリブレーションが終了すると、固定カメラ照明 （小視野）の照度レベル調整 画面が表示さ…

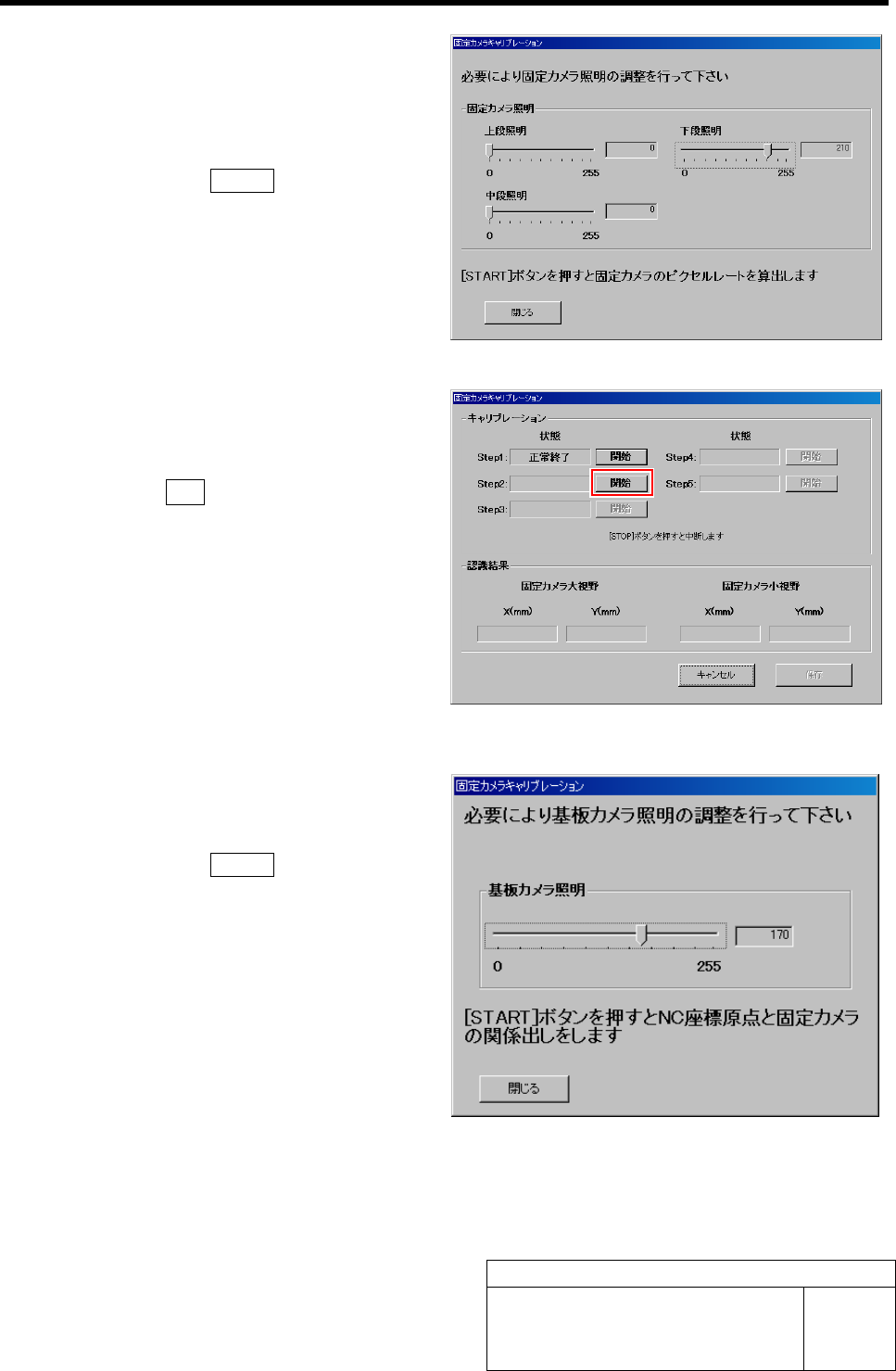

固定カメラキャリブレーション
HLF-20312-01
固定カメラキャリブレーション
SHEET
3/9
9. 固定カメラ照明（小視野）の照度レベルを調
整します。
上段照明： 0
中段照明： 0
下段照明： 200～220（参考値）
10. 操作パネルの START ボタンを押します。
固定カメラ照明（小視野）でのキャリブレーション
が開始され、固定カメラのピクセルレートが算出
されます。
3 キャリブレーションの Step2 を開始します。
Step２では、NC 座標原点と固定カメラの中心との距
離を算出します。
1. Step２の開始 ボタンをクリックします。
基板カメラ照明の照度レベル調整画面が表示さ
れます。
2. 基板カメラ照明の照度レベルを調整し、
DISPLAY 上の映像の影が消えるくらいの
明るさにします。（参考値：170 くらい）
3. 操作パネルの START ボタンを押します。
冶具ノズル 5 でカメラキャリブレーションプレート
（QFP 型）を吸着し、カメラで認識します。
固定カメラ照明（大視野）の照度レベル調整画
面が表示されます。

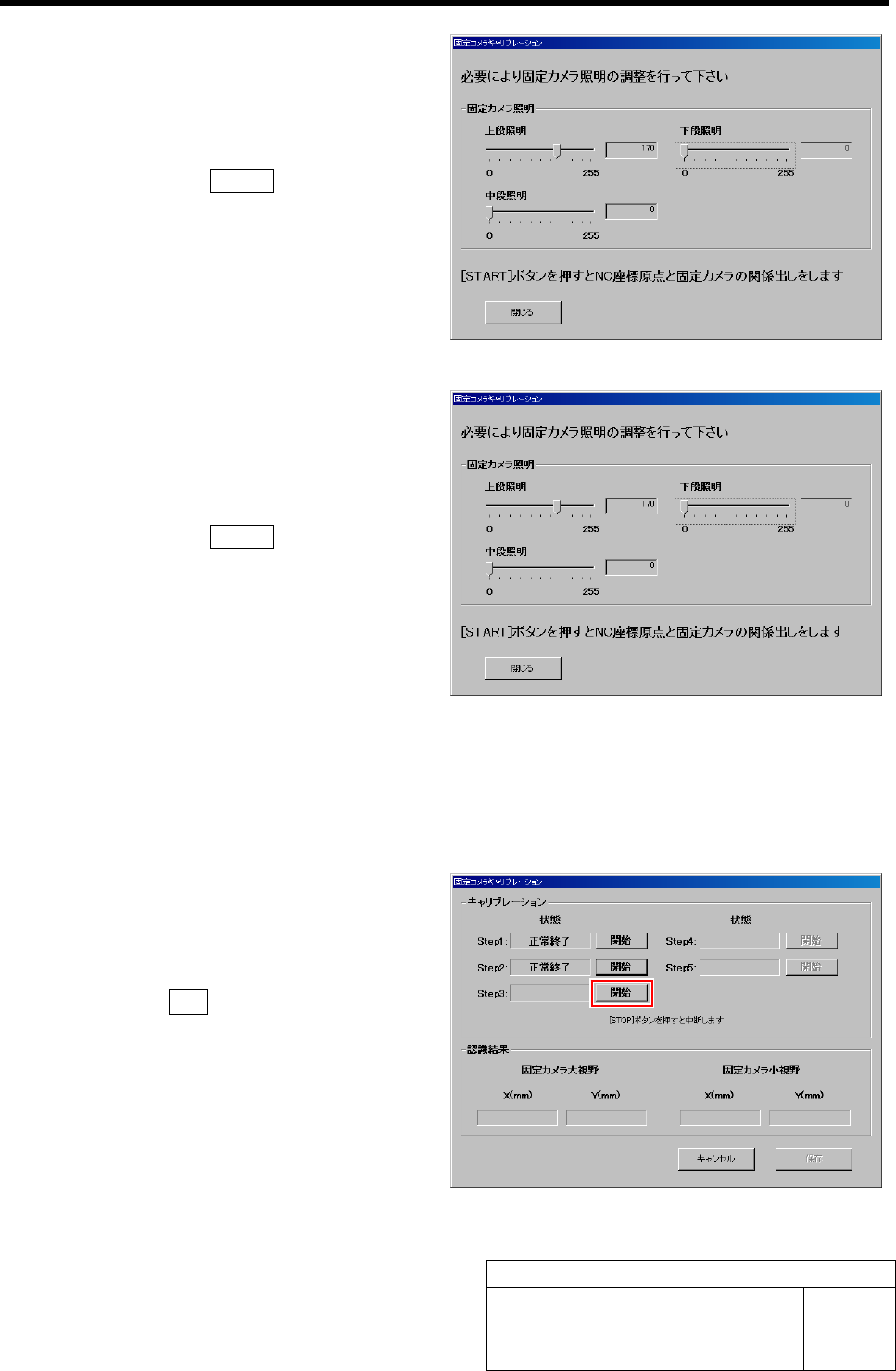

固定カメラキャリブレーション
HLF-20312-01
固定カメラキャリブレーション
SHEET
4/9
4. 固定カメラ照明（大視野）の照度レベルを調
整します。
上段照明： 170（参考値）
中段照明： 0
下段照明： 0
5. 操作パネルの START ボタンを押します。
固定カメラ照明（大視野）でのキャリブレーション
が開始されます。
キャリブレーションが終了すると、固定カメラ照明
（小視野）の照度レベル調整画面が表示されま
す。
6. 固定カメラ照明（小視野）の照度レベルを調
整します。
上段照明： 170（参考値）
中段照明： 0
下段照明： 0
7. 操作パネルの START ボタンを押します。
固定カメラ照明（小視野）でのキャリブレーション
が開始されます。
キャリブレーションが終了すると、固定カメラ照明
（大視野）の照度レベル調整画面が表示されま
す。
8. 再度、手順 4.～7.の同様の手順で、固定カ
メラ照明（大視野／小視野）の照度レベル
を調整し、キャリブレーションを行います。
カメラキャリブレーションプレート（QFP 型）の位
置から、NC 座標原点と固定カメラの中心との距
離が算出されます。
4 キャリブレーションの Step3 を開始します。
Step3 では、カメラキャリブレーションプレート（QFP
型）を回転させて重心を計算し、回転中心を算出しま
す。
1. Step3 の開始 ボタンをクリックします。
冶具ノズル 5 でカメラキャリブレーションプレート
（QFP 型）を吸着し、カメラで認識します。
固定カメラ照明の照度レベル調整画面が表示さ
れます。

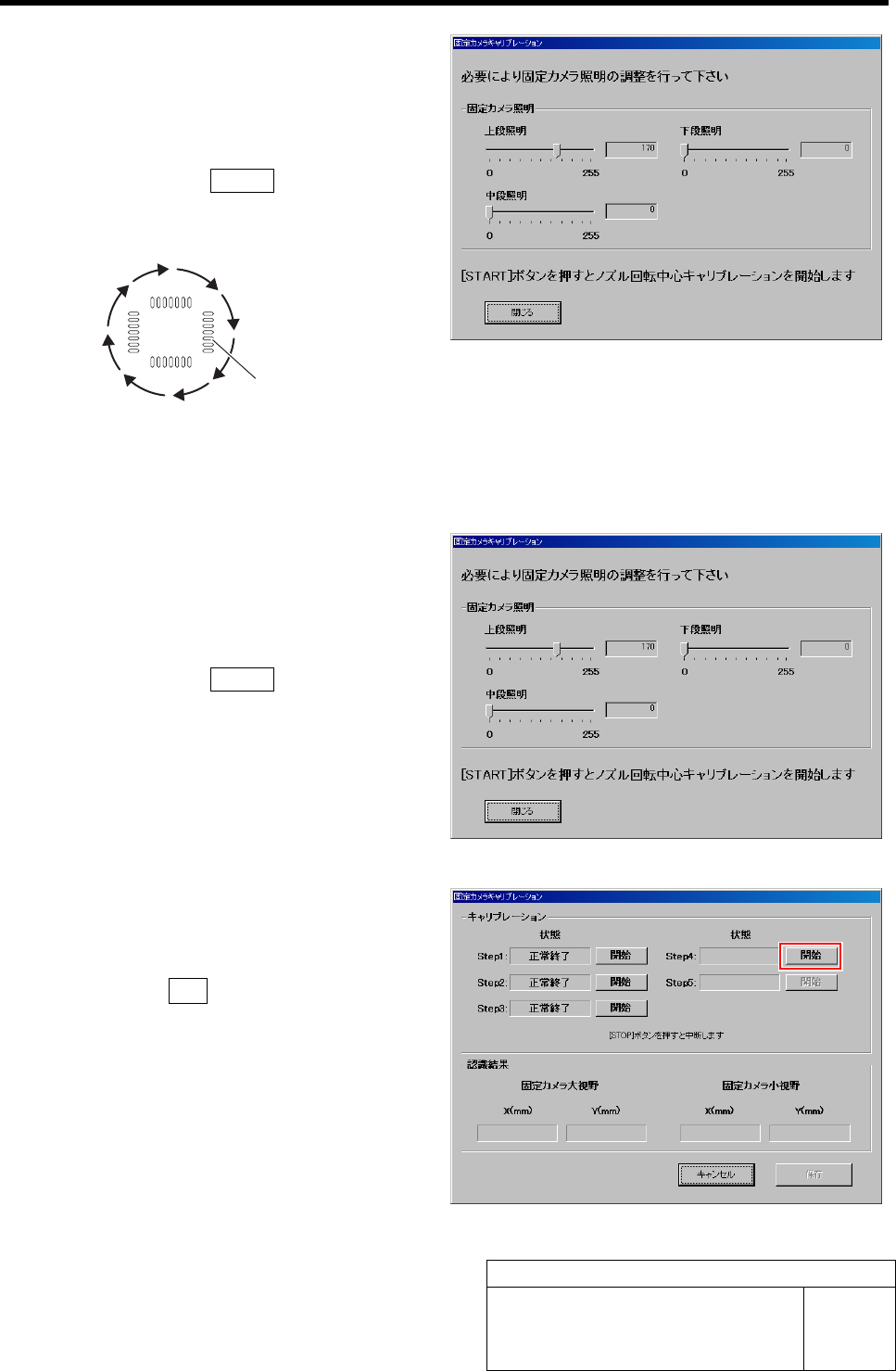

固定カメラキャリブレーション
HLF-20312-01
固定カメラキャリブレーション
SHEET
5/9
2. 固定カメラ照明（大視野）の照度レベルを調
整します。
上段照明： 170（参考値）
中段照明： 0
下段照明： 0
3. 操作パネルの START ボタンを押します。
固定カメラ照明（大視野）でのノズル回転中心キ
ャリブレーションが開始します。
キャリブレーションが終了すると、固定カメラ照明
（小視野）の照度レベル調整画面が表示されま
す。
4. 固定カメラ照明（小視野）の照度レベルを調
整します。
上段照明： 170（参考値）
中段照明： 0
下段照明： 0
5. 操作パネルの START ボタンを押します。
固定カメラ照明（小視野）でのノズル回転中心キ
ャリブレーションが開始し、ノズル回転中心が算
出されます。
5 キャリブレーションの Step4 を開始します。
Step4 では、ノズル回転中心をもとに NC 座標原点と
固定カメラの距離を補正します。
1. Step3 の開始 ボタンをクリックします。
冶具ノズル 5 でカメラキャリブレーションプレート
（QFP 型）を吸着し、カメラで認識します。
メッセージ画面に“冶具の調整を行って下さい”
と表示されます。
カメラキャリブレーション
プレート（QFP 型）
