固定カメラキャリブレーション HLF-20312-01 固定カメラキャリブレーション SHEET 8/9 2. 基板カメラ照明の照度レベルを調整し、 DISPLA Y 上の映像の影が消えるくらいの 明るさにします。（参考値： 170 くらい） 3. 操作パネルの ST ART ボタンを押します。 冶具ノズル 5 でカメラキャリブレーションプレート （ QFP 型）を吸着し、カメラで認識します。 固定カメラ照明の 照度レベル調整画面 が表…
固定カメラキャリブレーション
HLF-20312-01
固定カメラキャリブレーション
SHEET
7/9

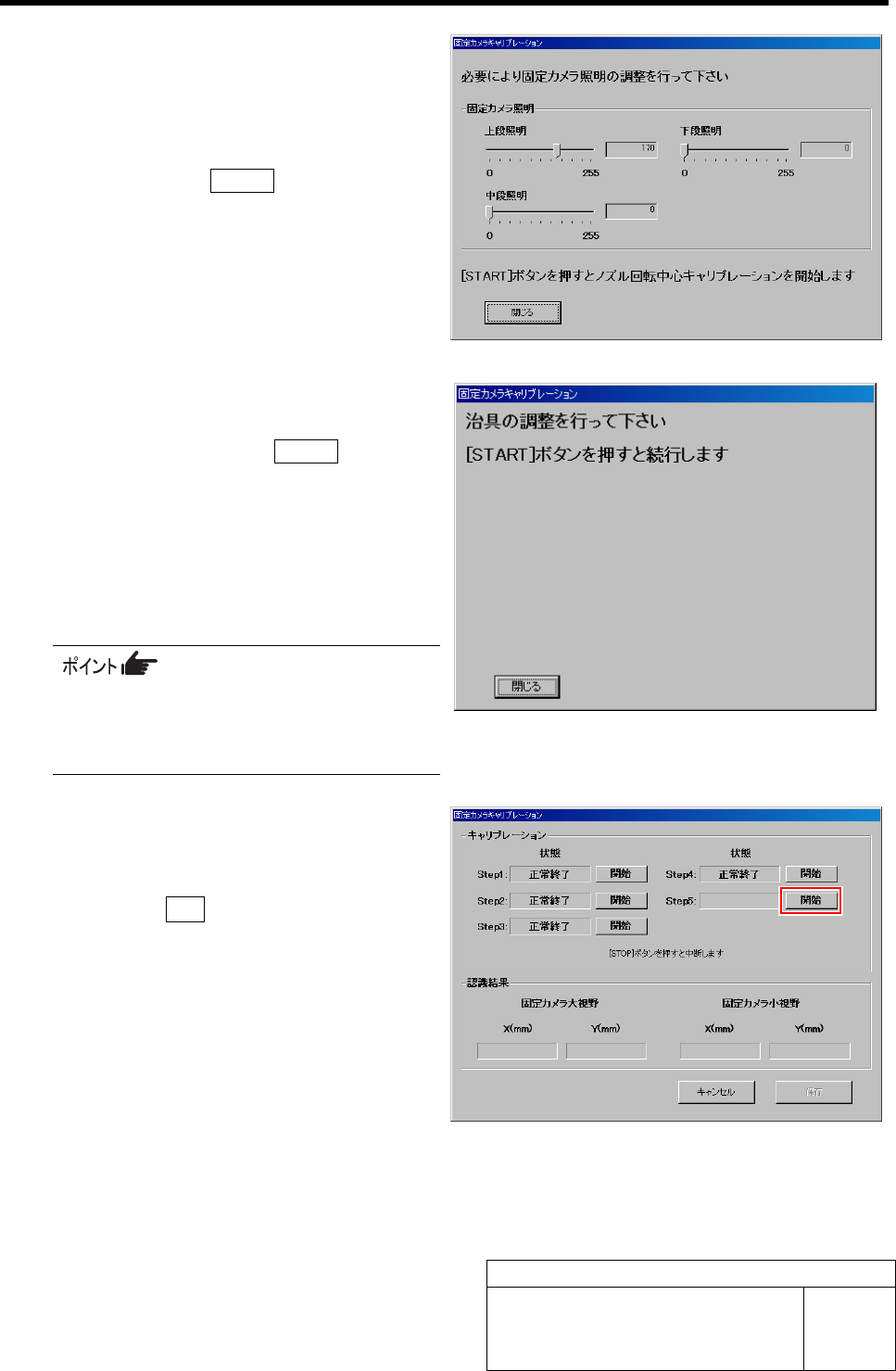

7. 固定カメラ照明（小視野）の照度レベルを調
整します。
上段照明： 170（参考値）
中段照明： 0
下段照明： 0
8. 操作パネルの START ボタンを押します。
固定カメラ照明（小視野）でのキャリブレーション
が開始します。
1 回目のキャリブレーションが終了すると、再度メ
ッセージ画面に “冶具の調整を行って下さい”
と表示されます。
9. キャリブレーションプレート上のカメラキャリ
ブレーションプレート（QFP 型）の位置を再
調整し、操作パネルの START ボタンを押
します。
キャリブレーションが開始されます。
2 回目のキャリブレーションが終了すると、再度メ
ッセージ画面に“冶具の調整を行ってください”
と表示されます。
10. 手順 9.を、あと 3 回繰り返し行います。
キャリブレーション中にエラーが発生した場合に
は、基板カメラ照明および固定カメラ照明の照
度を変更してキャリブレーションを再開してくださ
い。
6 キャリブレーションの Step5 を開始します。
Step5 では、固定カメラキャリブレーションの確認を行
います。
1. Step５の開始 ボタンをクリックします。
基板カメラ照明の照度レベル調整画面が表示さ
れます。
固定カメラキャリブレーション
HLF-20312-01
固定カメラキャリブレーション
SHEET
8/9

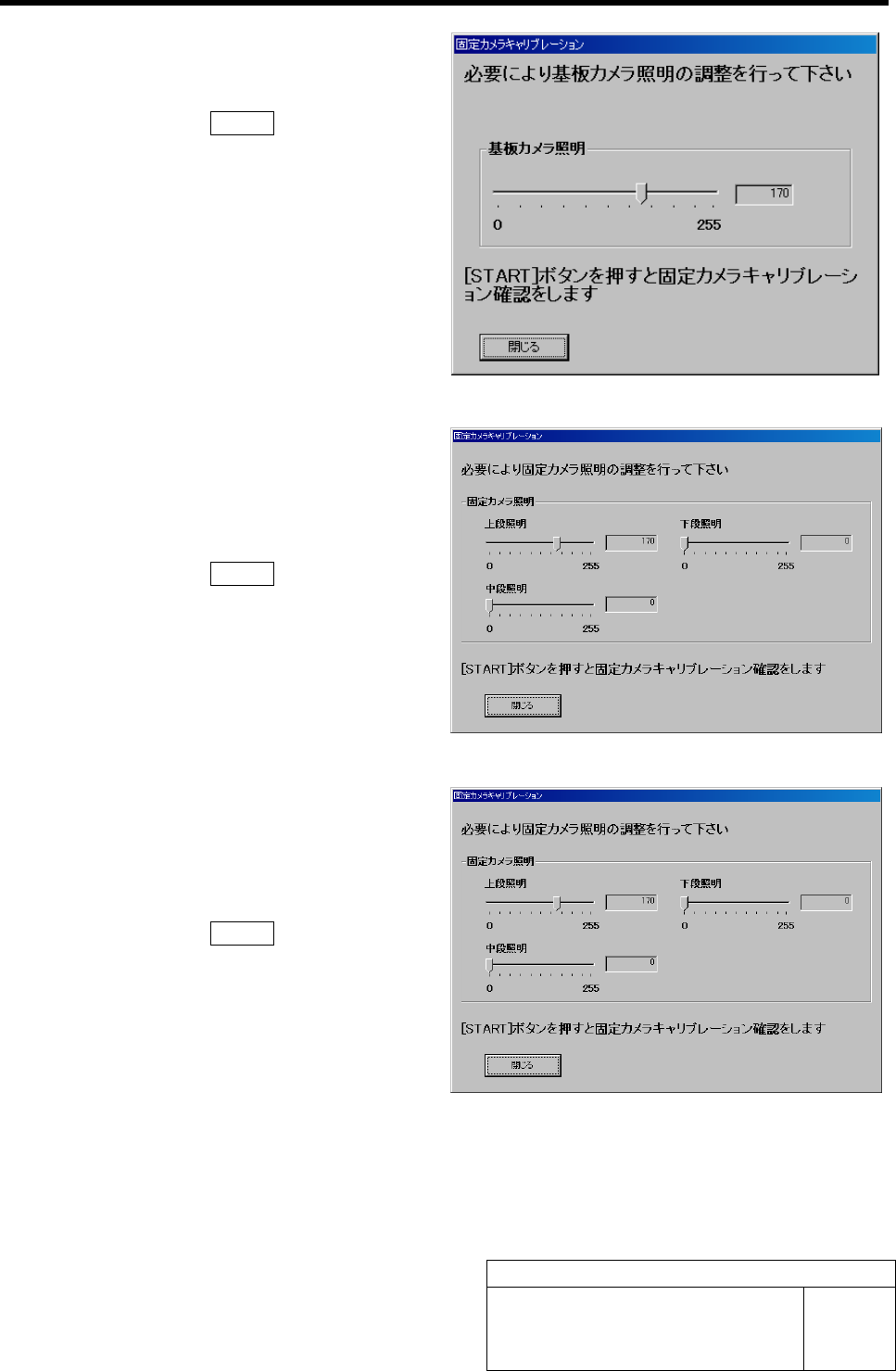

2. 基板カメラ照明の照度レベルを調整し、
DISPLAY 上の映像の影が消えるくらいの
明るさにします。（参考値：170 くらい）
3. 操作パネルの START ボタンを押します。
冶具ノズル 5 でカメラキャリブレーションプレート
（QFP 型）を吸着し、カメラで認識します。
固定カメラ照明の照度レベル調整画面が表示さ
れます。
4. 固定カメラ照明（大視野）の照度レベルを調
整します。
上段照明： 170（参考値）
中段照明： 0
下段照明： 0
5. 操作パネルの START ボタンを押します。
固定カメラ照明（大視野）でのキャリブレーション
が開始されます。
キャリブレーションが終了すると、固定カメラ照明
（小視野）の照度レベル調整画面が表示されま
す。
6. 固定カメラ照明（小視野）の照度レベルを調
整します。
上段照明： 170（参考値）
中段照明： 0
下段照明： 0
7. 操作パネルの START ボタンを押します。
固定カメラ照明（小視野）でのキャリブレーション
が開始され、固定カメラキャリブレーションの確
認を行います。
固定カメラキャリブレーション
HLF-20312-01
固定カメラキャリブレーション
SHEET
9/9

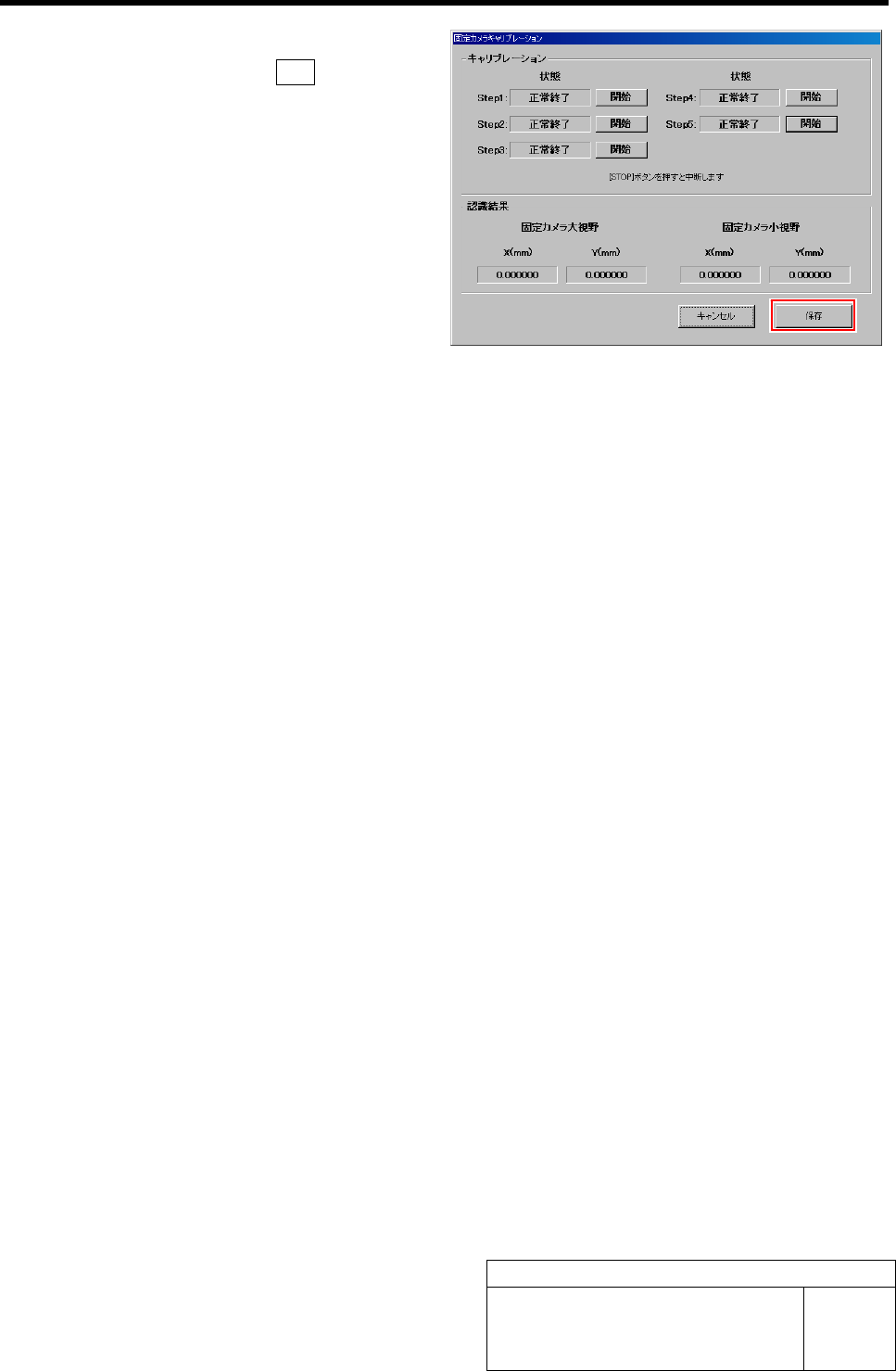

7 Step1 から Step5 のキャリブレーションが正常
終了していることを確認し、保存 ボタンをクリッ
クします。
キャリブレーション結果が保存され、固定キャリブレー
ション画面が閉じます。
