キャリブレーションプレート冶具の取り付け
HLF-20101-01
キャリブレーションプレート冶具の取り付け
SHEET
1/3
キャリブレーションプレート冶具の取り付け
キャリブレーションプレート冶具を使用する作業には次のものがあります。
次の作業を行う場合には、本項で説明する手順にしたがってキャリブレーションプレート冶具を取り付けてくださ
い。
マシンセットアップ
・RT 軸原点出し
・装着ストローク出し
・基板カメラセットアップ
・装着基準位置設定
キャリブレーション
・基板カメラ照明キャリブレーション
・自動キャリブレーション
・立ち吸着カメラキャリブレーション
・固定カメラキャリブレーション
［必要な冶具］
• キャリブレーションプレート冶具
• 冶具位置決めピン
［作業手順］
1 非常停止スイッチを押し、サーボを切ります。
2 インターロックスイッチを OFF にし、フロントドアを開けます。
3 ビス 8 本を緩めて、装置前側のシュータを取り
外します。

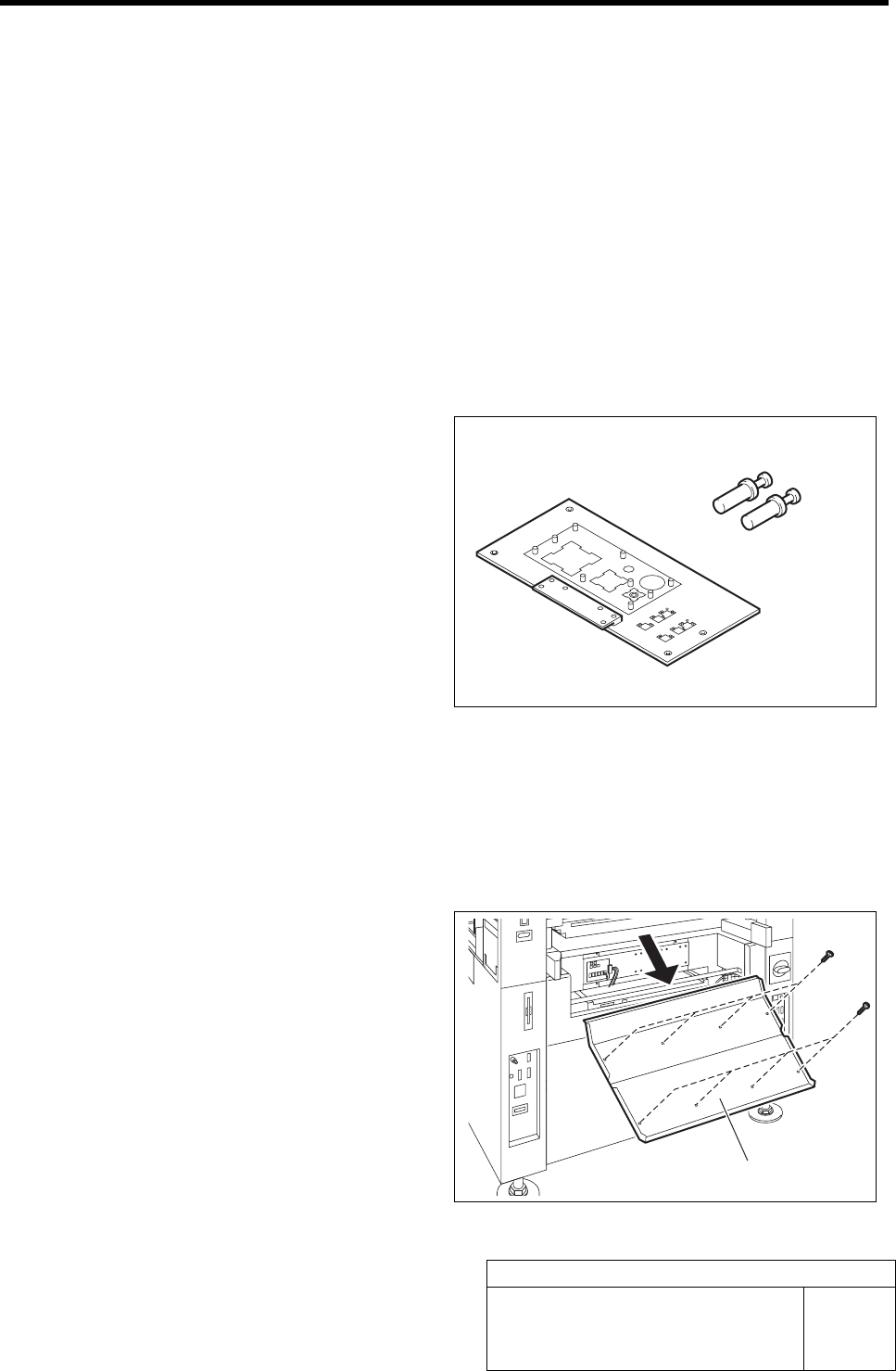

冶具位置決めピン
キャリブレーションプレート冶具
シュータ
キャリブレーションプレート冶具の取り付け
HLF-20101-01
キャリブレーションプレート冶具の取り付け
SHEET
2/3
4 コンベア幅調整モータのプーリーまたはベルト
を手で動かして、コンベアのレール幅をキャリブ
レーションプレート冶具の幅+0.5 mm くらいにし
ます。
非常停止状態になっているときは、コンベア幅
を手で調整することができます。
5 キャリブレーションプレート冶具を取り付け
ます。
1. キャリブレーションプレート冶具をコンベア
右部のレール上に乗せ、コンベア中央付近
までスライドさせます。
2. コンベア幅調整モータのプーリーまたはベ
ルトを手で動かして、コンベア幅を狭めま
す。
3. キャリブレーションプレート冶具を Y 軸方向
に手で動かし、多少のガタがあることを確認
します。
キャリブレーションプレート冶具とレールとの間
に隙間がない状態で取り付けると、クランプ時
にキャリブレーションプレート冶具が歪むことが
あります。
4. キャリブレーションプレート冶具に冶具位置
決めピン（2 本）を差し込みます。
5. 冶具位置決めピンのキャップスクリューを取
り外します。
6 非常停止スイッチを矢印方向に回し、非常停止状態を解除します。

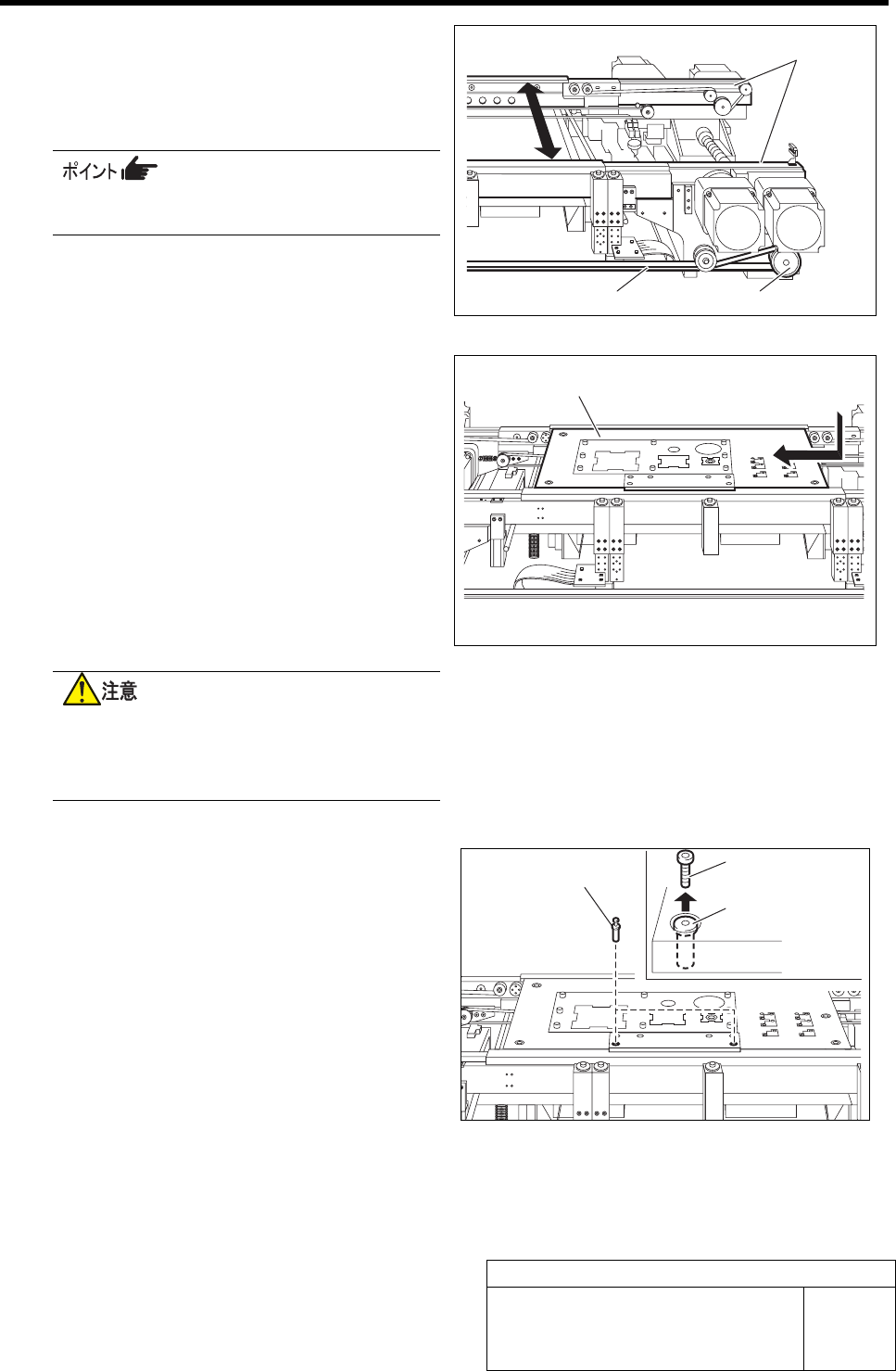

レール
プーリー ベルト
キャリブレーションプレート冶具
冶具位置決めピン
冶具位置決めピン
キャップスクリュー
