V 軸セットアップ
HLF-20314-01
V 軸セットアップ
SHEET
5/10
6. 移動モードの相対移動 ボタンをクリックし
ます。
7. 相対移動欄に測定した段差の値を入力し、
操作パネルの START ボタンを押します。
V 軸が相対移動します。
例： S 軸に対して V 軸が 2.65 mm 低いときは、
相対移動欄に“+2.65 mm”を入力します。
8. 終了 ボタンをクリックして V 軸-1 画面を閉
じます。
6 V 軸と S 軸レールとの段差を確認します。
1. 手動操作 メニューÎカセット タブÎトレイ
1 のシャッター開 ボタンの順にクリックし
ます。
トレイ 1 のシャッターが開きます。
2. 装置背面から S 軸冶具パレットを S 軸側に
出し入れし、V 軸と S 軸レールとに段差が
無いことを確認します。
V 軸と S 軸との段差がある場合には、段差がなく
なるまで手順 5～6 を繰り返し行ってください。
3. 段差確認後、シャッター閉 ボタンをクリック
し、トレイ 1 のシャッターを閉じます。
S 軸レール
S 軸レール
V 軸
S 軸冶具パレット
段差
V 軸セットアップ
HLF-20314-01
V 軸セットアップ
SHEET
6/10
7 V 軸の現在位置をオフセット値として設定しま
す。
1. マシン設定 メニューÎ原点オフセット タ
ブÎトレイ 1 の V ボタンの順にクリックし
ます。
V 軸-1 の操作画面が表示されます。
2. V ｵﾌｾｯﾄ設定 ボタンをクリックします。
現在位置欄に手順 5 で入力した値がオフセット
値として反映されます。
3. 終了 ボタンをクリックして、V 軸-1 画面を閉
じます。
8 各トレイの高さ調整をする前に、S 軸冶具パレ
ットを取り出します。
1. 手動操作 メニューÎカセット タブÎトレイ
1 のシャッター開 ボタンの順にクリックし
ます。
トレイ 1 のシャッターが開きます。
2. S 軸冶具パレットを S 軸側にスライドさせ、
装置外に取り出します。
3. トレイ 1 のシャッター閉 ボタンをクリックしま
す。
S 軸レール
S 軸冶具パレット
V 軸セットアップ
HLF-20314-01
V 軸セットアップ
SHEET
7/10

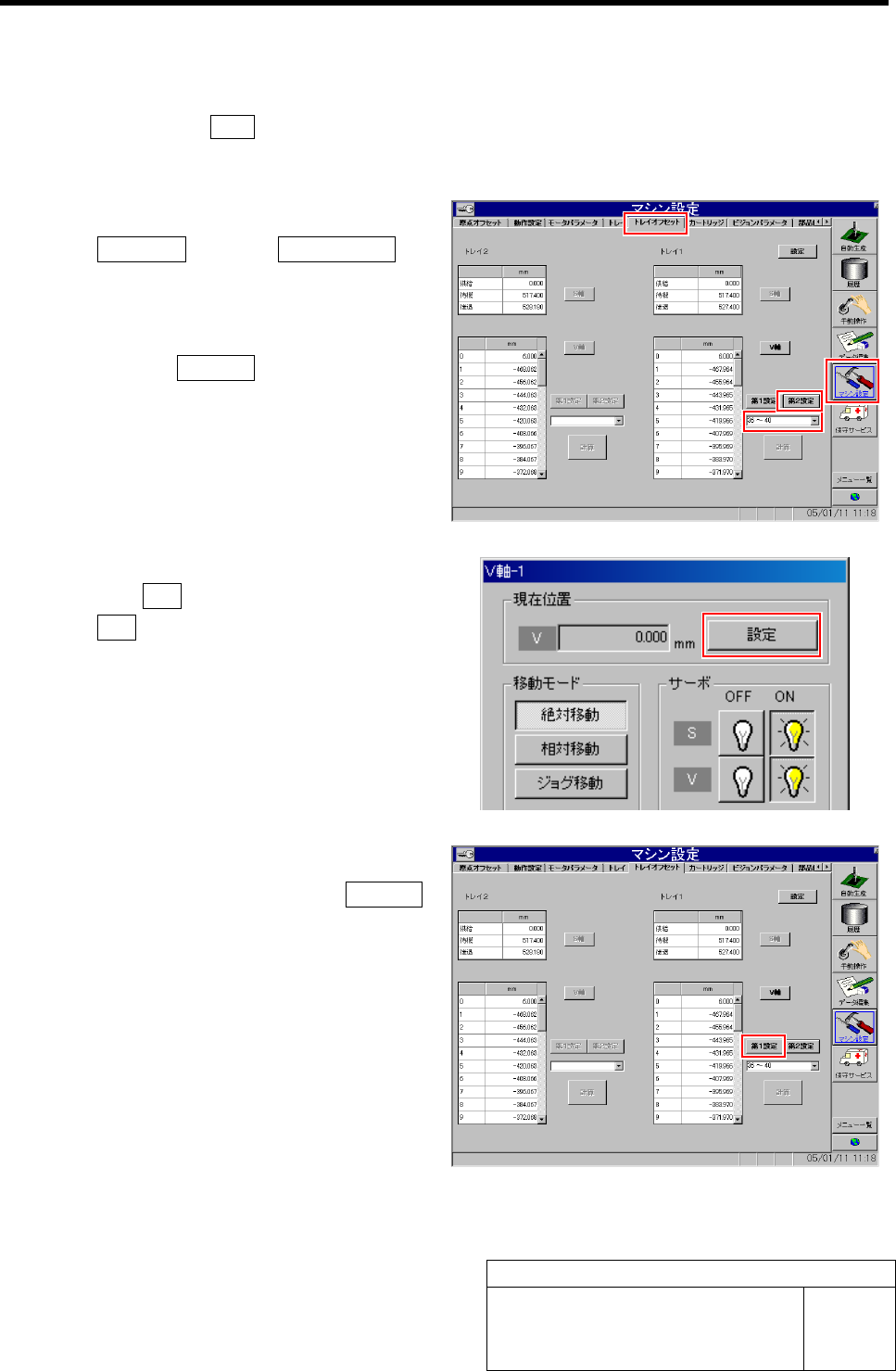

［トレイユニット各段の V 軸高さ設定］
1 装置を原点復帰させます。
1. 操作パネルの ORG ボタンを押します。
装置が原点復帰します。
2 トレイ 1 の 40 段目の高さ設定を行います。
1. マシン設定 メニューÎトレイオフセット タ
ブの順にクリックします。
トレイオフセット画面が表示されます。
2. トレイ 1 のプルダウンメニューから“36～40”
を選択し、第 2 設定 ボタンをクリックしま
す。
V 軸-1 の操作画面が表示されます。
3. 現在位置が“0.000”になっていることを確
認し、設定 ボタンをクリックします。
4. 終了 ボタンをクリックして、V 軸-1 画面を閉
じます。
3 トレイ 1 の 36 段目の高さ設定を行います。
1. トレイオフセット画面のトレイ 1 の第 1 設定
ボタンをクリックします。
V 軸-1 の操作画面が表示されます。
