第 3 章 日常检查 Rev03
3.2.5 传送带
请确认传送带是否有明显磨损或破损、有无伸长。在有必要更换的情况下，按照以下的方
法更换。
1)放松安装在 A 部上的长孔「（前后 2 个）运转滑轮」，放松传送带紧度。
2)从传送滑轮上摘下传送带，进行更换。
↑A 部：Center Buffer
↑A 部： In/Out Buffer

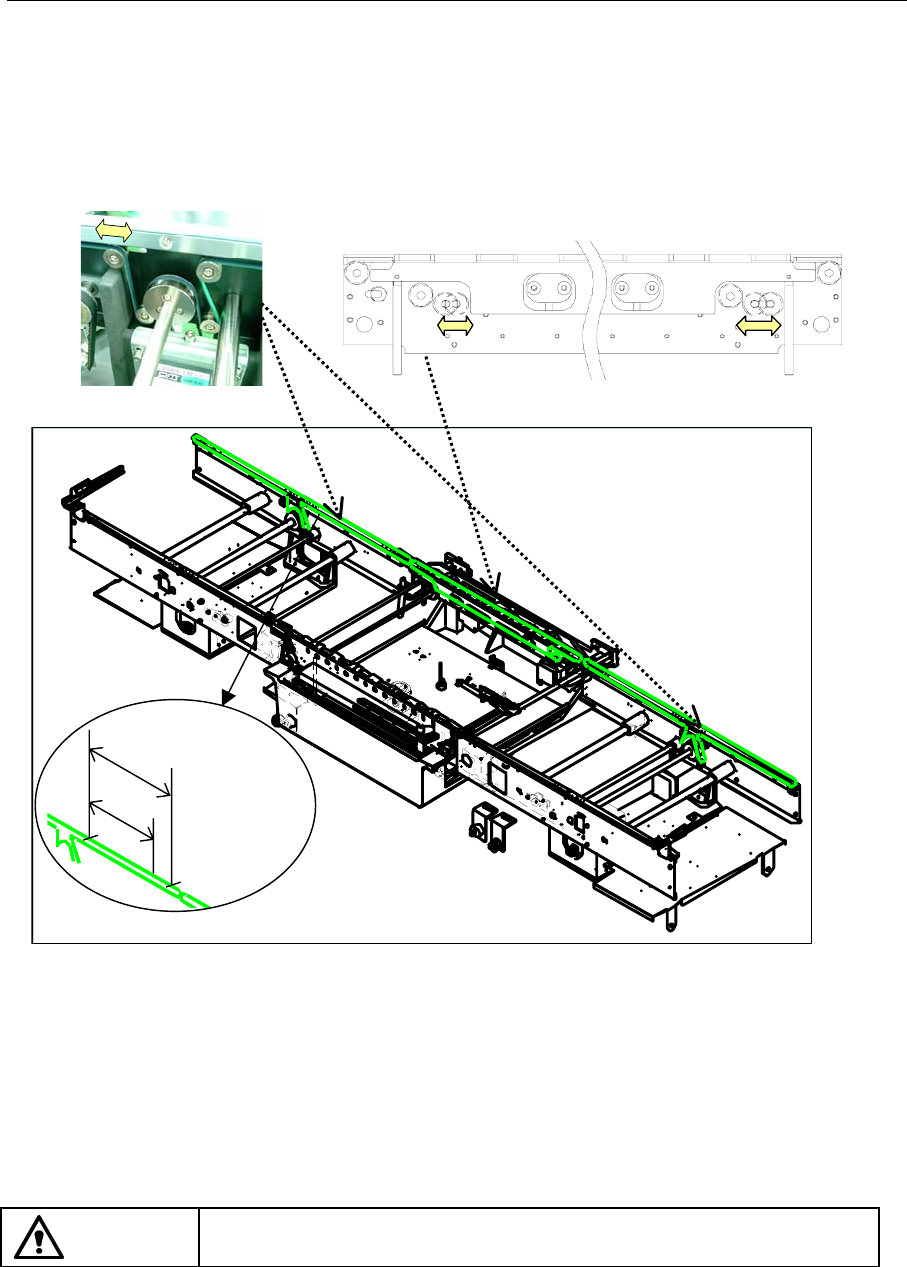

图 3.2.6 传送带的维护
201mm
200mm
B
3）调整传送带的松紧。
① 传送带松懈的情况下（传送带没有挂紧的状态下），用“油性笔”等，在 200 mm 距离「 B 」
上作 2 个记号。
② 按 1）相反的顺序转动 [ A ] 部 的 [传送滑轮]，加强传送带的张力，当这 2 个记号达
到 201mm 的位置时固定传送滑轮。
危险
为了防止意外启动造成的事故，请在关掉电源之后再进行调整。
3-6
第 3 章 日常检查 Rev03
3.2.6 传送滑轮
请确认滑轮是否顺畅旋转。必要时，请按照以下的方法更换。
＜传送滑轮的更换方法＞
1) 传送滑轮组装在前后轨道金属板（参见下图）。请拧松安装螺丝，更换传送滑轮。
2) 更换后再调整传送带的松紧程度。
六角螺母
平垫圈
轨道板
滑轮套
弹簧垫圈
传送滑轮
安装螺丝
六角螺母
平垫圈
轨道板
弹簧垫圈
平垫圈
传送滑轮
安装螺丝
轨道板
平垫圈
传送滑轮
安装螺丝

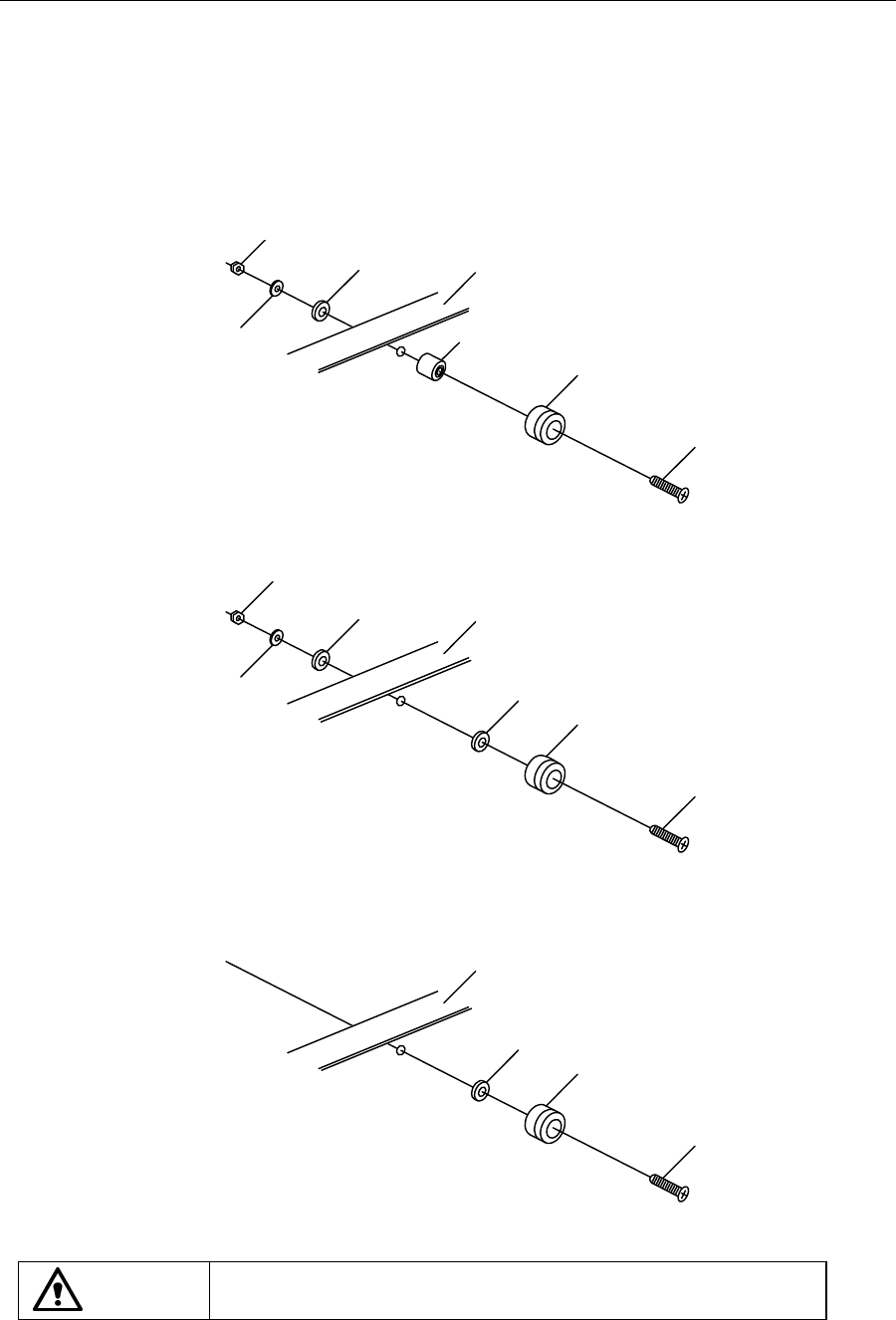

图 3.2.7
传送滑轮部分
危险
为了防止意外启动造成的事故，请在关掉电源之后进行更换操作。
3-7
第 3 章 日常检查 Rev03
3.2.7 更换挡片
在印刷基板“挡块”的顶端部装有「挡片①」。 「挡片①」和印刷基板摩擦产生损耗。
如出现下面的现象的时候，请更换挡片。
需要更换时的现象
• 表面涂层脱落，或基板的定心不稳定。
• 有明显磨损粉末。
更换方法
1. 拧松螺丝钉②，更换挡片①。
2. 安装挡片①时，请一定按照下图 的方向安装。
①挡片：零件编号 L164E221000
②螺丝：零件编号 SM1030401SE
①
挡片
②
螺
丝
③
挡块

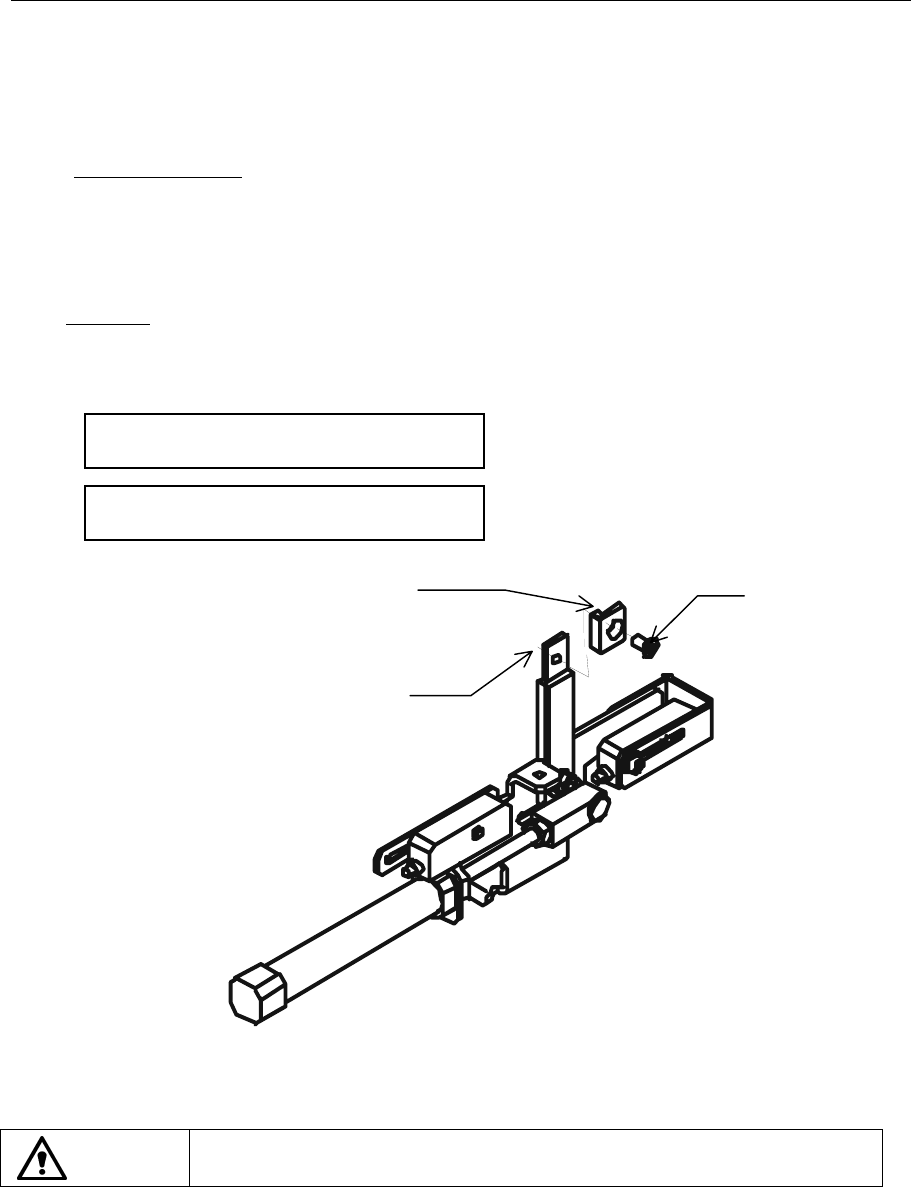

图 3.2.8 更换挡片
危险
为了防止意外启动造成的事故，请在关掉电源之后再进行操作。
3-8
