第 3 章 日常检查 Rev03 3.3.6 ATC ①ATC 底座 ⑤速度控制器 ②滑动板 ⑥ATC OPEN 传感器 ③ATC 底座板 ⑦ATC CLOSE 传感器 ④气缸 ⑧吸嘴 图 3.3.9 ATC （ FX1 ） 在「滑动板②」的上面若附着有芯片和脏物, 可能影响吸嘴的正常安装、拆卸，所以请使用含有 酒精的棉球进行清洁。 危险 为了防止意外启动造成 的事故，请在关掉电源后再进行清 洁工作。 3-15
第 3 章 日常检查 Rev03
清洁后涂抹润滑油
因乙基酒精或者 IPA（异丙基酒精）中含有的水分，超音波洗浄后，如果直接放置的话吸嘴
内部有可能生锈。所以请涂抹 New Deflex 油 NO.1（JUKI 物品编号 MDFRX1001L0）。

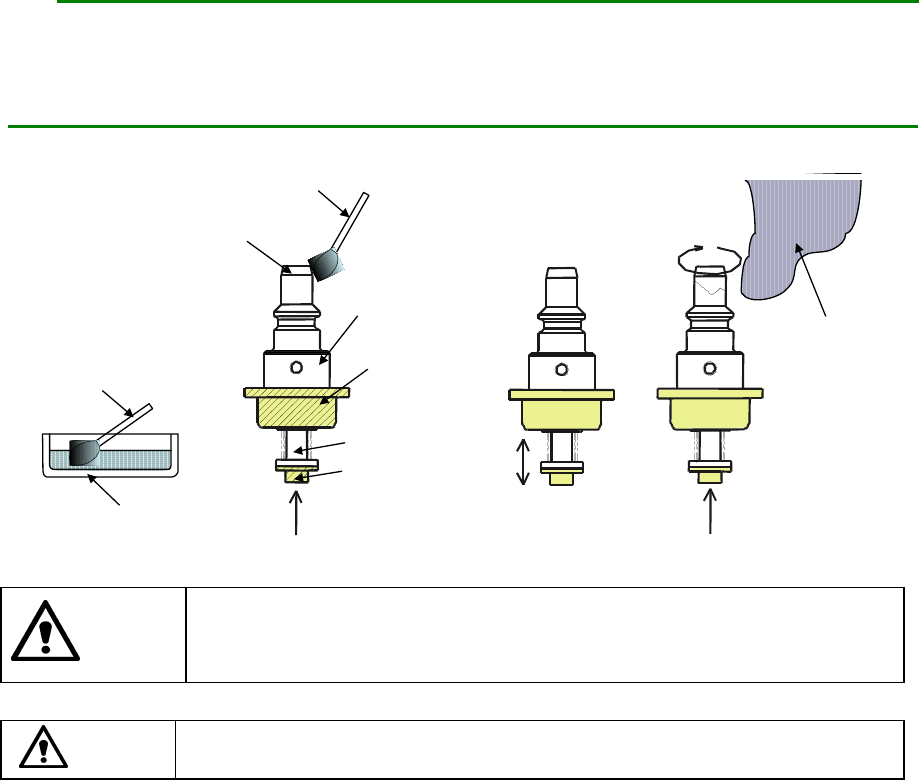

涂抹的方法，按下图在涂抹油部分（吸嘴滑动部分推入后，从吸嘴内部露出的部份。），用
半湿棉签，涂抹一滴
New Deflex 油 NO.１。
把吸嘴的滑动部分上下滑动 20 ～ 30 次，使润滑油在吸嘴滑动部分涂抹均匀。
用干净的纱布涂抹去吸嘴内部的外侧附着的油和抹匀后多余的油。
◆另外，在吸嘴扩散器和橡胶部份（下图斜线部分）上，请注意不要粘上润滑油。
请勿使用 New Deflex 油 NO.１以外的油。
如果使用润滑油等粘度高的油脂类，会影响吸嘴滑动部分运转。
LOIL
棉签
吸嘴套
棉纱
吸嘴扩散器
棉签
吸嘴滑动部
橡胶
图 3.3.8 清洁后的抹油
溶剂可能会着火。处理时请十分注意。
切勿使用丙酮。否则可能导致吸嘴管变色。
工作中请佩带防有机气味面具。 IPA 的成分中含有对人体有害的物质。
注意
危险
为了防止意外启动造成的事故，请在关掉电源后再进行清洁工作。
3-14
第 3 章 日常检查 Rev03
3.3.6 ATC

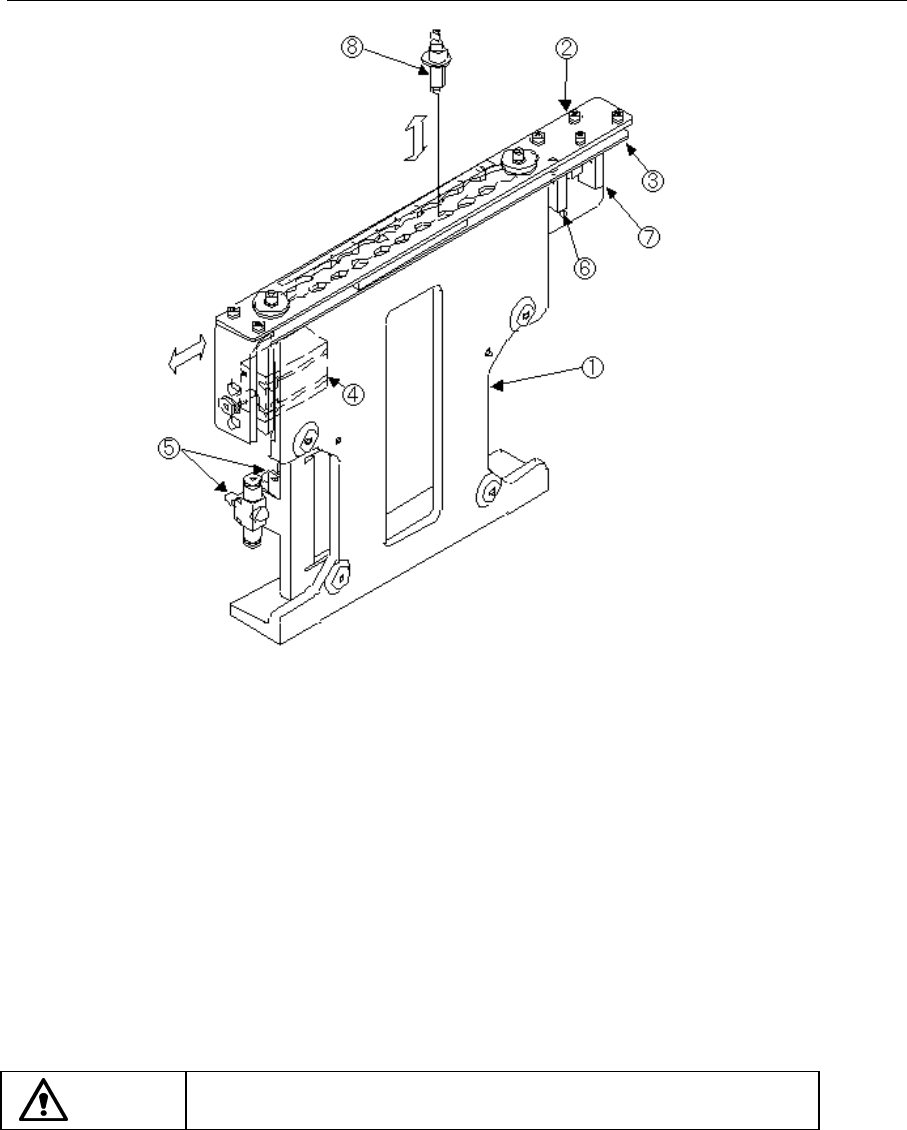

①ATC 底座 ⑤速度控制器
②滑动板 ⑥ATC OPEN 传感器
③ATC 底座板 ⑦ATC CLOSE 传感器
④气缸 ⑧吸嘴
图 3.3.9 ATC （ FX1 ）
在「滑动板②」的上面若附着有芯片和脏物, 可能影响吸嘴的正常安装、拆卸，所以请使用含有
酒精的棉球进行清洁。
危险
为了防止意外启动造成的事故，请在关掉电源后再进行清洁工作。
3-15
第 3 章 日常检查 Rev03
3.3.7 送料器台
在送料器台上安装带状送料器等送料器之前，请擦干净，不要有垃圾和异物。
请确认在「安装板 B③」下面没进入异物。
有芯片元件等异物时，请用清扫机等进行清洁。
⑥
⑦
⑤
③
②
④
①

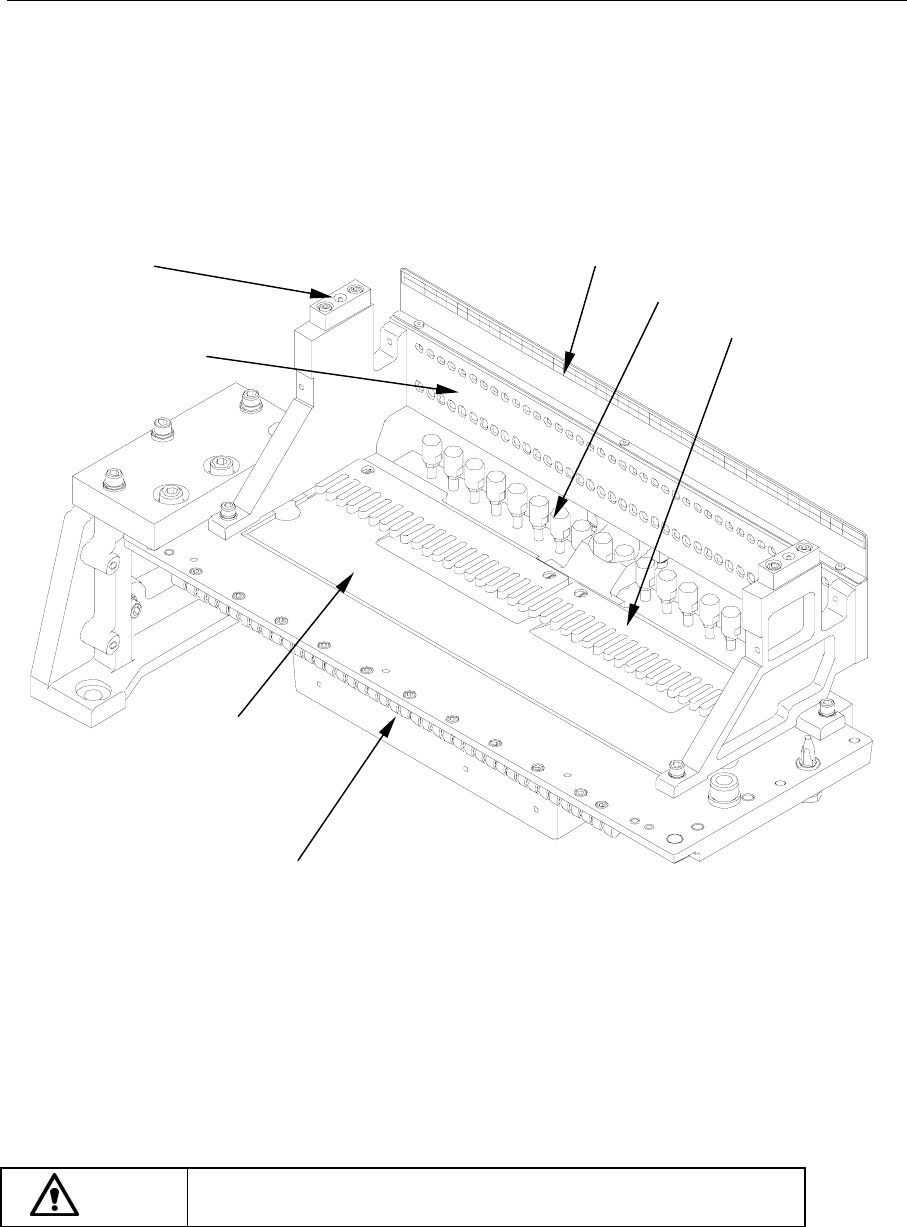

图 3.3.10 送料器台
①送料器台 ⑤驱动气缸
②安装板 ⑥位置标识
③安装板Ｂ ⑦台架标记
④锁定杆
危险
为了防止意外启动造成的事故，请在关掉电源后再进行操作。
