第 3 章 日常检查 Rev03

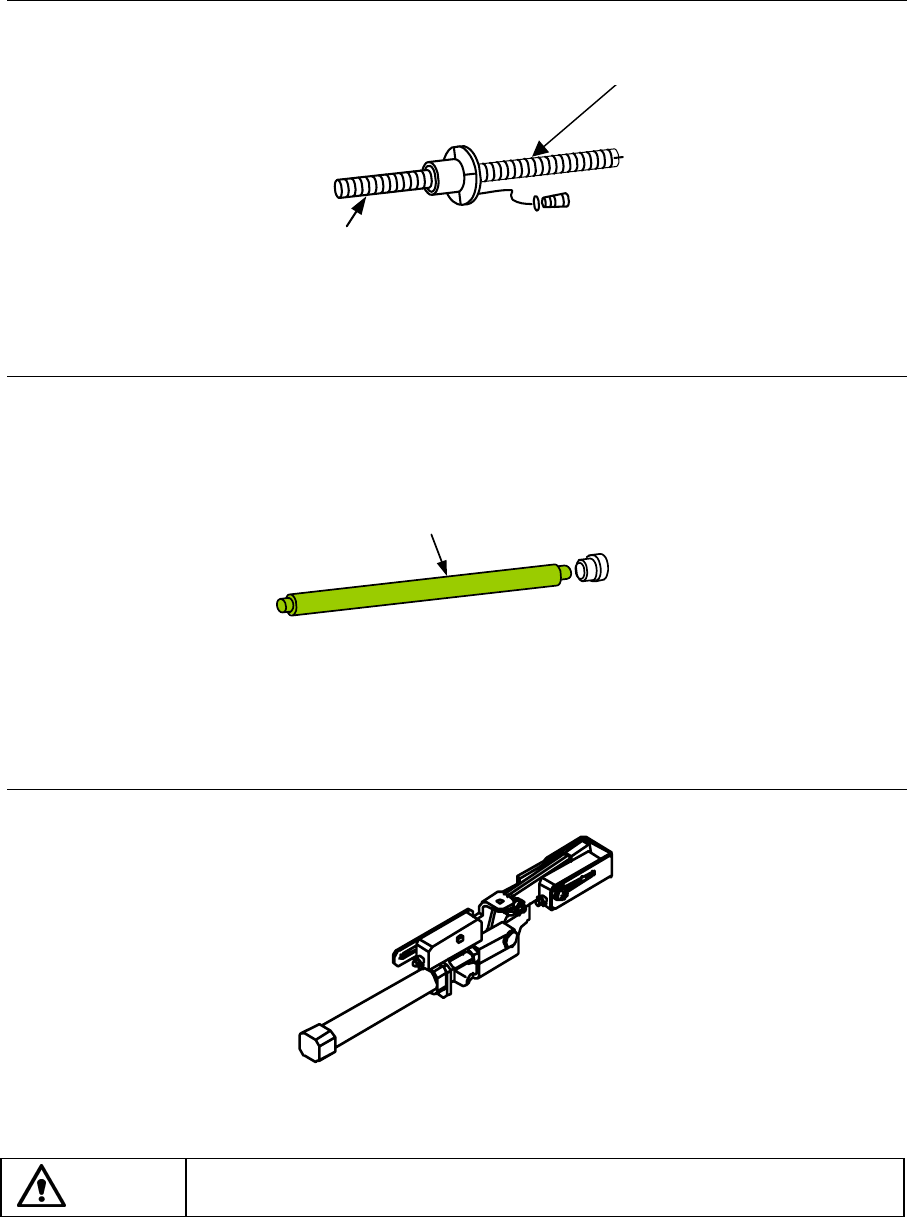

3.4.3 传送螺旋轴（轴）
请在＊记号处全面涂抹润滑油。
*
螺旋轴
图 3.4.5 传送螺旋轴
3.4.4 传送导向轴
请在导向轴上（左右 2 个位置）全面涂抹润滑油。
导向轴
图 3.4.6 传送导向轴
3.4.5 基板挡块部分
请在滑动部涂一层润滑油。
图 3.4.7 基板挡块部分
危险
为了防止意外启动造成的事故，请关掉电源后再进行操作。
3-22
第 3 章 日常检查 Rev03
3.4.6 滚珠丝杠和线性方向 （贴片头部分）
请在「滚珠丝杠①」和「线性导向③」的轨道上涂抹薄薄一层润滑油 ( C 润滑油 ) 。
请在「花键轴②」上涂抹薄薄一层润滑油 ( C 润滑油 ) 。
难涂润滑油的地方（特别是隐藏的轨道面），请用附件润滑油棒涂抹。
将 Z 轴上下滑动让润滑油涂抹均匀之后，为防止飞散请擦掉多余的润滑油。
グリスバー
图 3.4.8 润滑油涂抹位置
①滚珠丝杠
②花键轴
③线性导向
注意
请不要涂抹( C 润滑油 ) 以外的润滑油。
如果和不同的润滑油混用，润滑油会发生分离滴落的现象。
危险
为了防止意外启动造成的事故，请关掉电源后再进行操作。
①
②
③
润滑油棒
3-23
第 3 章 日常检查 Rev03
3.4.7 支撑台
请对 6 处*标记的滚珠丝杠轴上全面涂抹润滑油。
用手抬起支撑台从两侧涂抹
。
2 个侧梁整个都要涂抹润滑油。
侧梁
图 3.4.9 支撑台
3.4.8 弹性导向轴
弹性导向轴两端要涂上润滑油，从端点起涂约 12mm 长。（与弹性支架接触的部分）
图 3.4-10 弹性导向轴
注意
请不要涂抹阿尔巴尼亚润滑油以外的润滑油。
如果和不同的润滑油混用，润滑油会产生分离滴落现象。
滚珠丝杠 (×6)
弹性支架
弹性导向轴（X2）
导轨 RC
危险
为了防止意外启动造成的事故，请在关掉电源后进行操作。
3-24
