第 4 章 生产程序编辑 Rev03 4-2 选项 根据设备的使用目的、使用状况进行相应的设定。本节将对「变更用户组」 、「设置用户组环 境」、「显示语言设置」( *1 ) 进行说明。 另外，关于「操作选项」，请参见『第 5-2 章：操作选项』。 *1 英语版不能使用显示语言选择设置。 4-2-1 用户组 为了防止对机器进行误操作，应根据操作者的熟练程度， 通过设定用户组，限制 FX1 的操作可能 范围。 要变更用户组时，需要输入密码。…
第 4 章 生产程序编辑 Rev03
第 4 章. 制作生产程序
4-1. 流程图
本章在对 No8 进行说明的同时，也将对 No9 的“修正”部分予以说明。
No
流程图 说 明
进行日常检查。确认主空气压力
(0.49Mpa)，检查 ATC 周围状况等。
1
设备检查
2
3
启动前，确认设备内是否有异物等。
4
在节假日后或寒冷地带使用前，需要
进行预热(10 分钟左右)。
5
6
在日常检查中或在设置基板、清洁吸
嘴、改变基准销位置后，如果改变了
机器的初始设置时，请重新进行“机
器设置”。
(参见“第 5-4 章 机器设置”)
7 参见“第 5-1 章 数据库”
8
9
出现贴片位置偏移、定心不准等贴片情
况不正常时，可通过“编辑程序”修正。
但一部分元件的数据，可在“生产”中
修正。
10
11
12
13
定期执行
（参见“第 3 章 日常检查”）
电源ON
返回原点
预热
设置基板
机器设置状况的
变更
在“机器设置”上设
定变更部分
制作元件数据库
用“数据库”来制作
元件数据
确认贴片
有贴片错误时
生产
日常检查
退出生产
电源OFF
无贴片错误时
必要时
不必时
必要时
不必时
＜生产程序的制作、编辑＞
●基板数据
●贴片数据
●元件数据
●吸取数据
修正
4-1
第 4 章 生产程序编辑 Rev03
4-2 选项
根据设备的使用目的、使用状况进行相应的设定。本节将对「变更用户组」、「设置用户组环
境」、「显示语言设置」(
*1
) 进行说明。
另外，关于「操作选项」，请参见『第 5-2 章：操作选项』。
*1
英语版不能使用显示语言选择设置。
4-2-1 用户组
为了防止对机器进行误操作，应根据操作者的熟练程度，通过设定用户组，限制 FX1 的操作可能
范围。
要变更用户组时，需要输入密码。
4-2-1-1 变更用户组

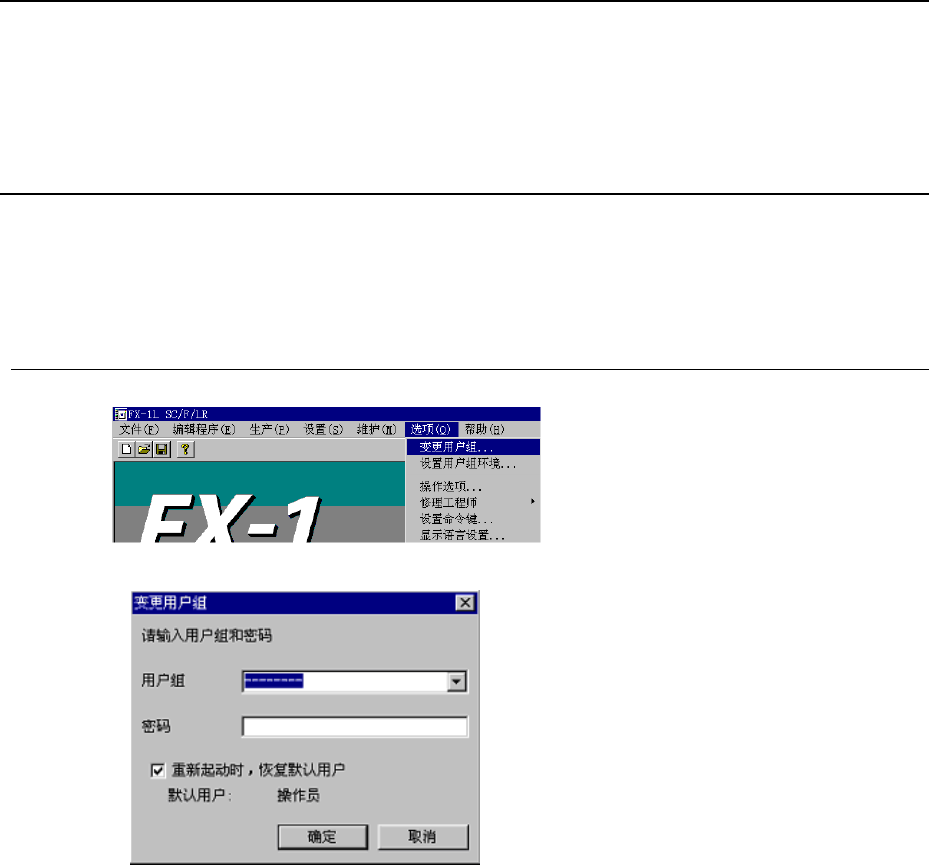

选择「选项」/「变更用户组」。
图 4-2-1-1
显示变更用户组画面。
图 4-2-1-2
●操作员：系指执行生产准备等操作的用户组级别。可以进行生产操作，但不能编辑程序。
●程序员：系指可以编写生产程序的用户组级别。
●管理者：系指比“程序员”更高的机械管理人员的用户组级别。
可选择「机器设置」、「手动控制」、「自动校准」。
●维护员：系指进行机器版本升级必须的用户组级别。可以选择[控制数据管理]的全部功能。
需要升级版本时，由公司另行联系密码。
●修理工程师：系指为维护机器所必须的用户组级别。原则上是受过培训的人员。
◆重新启动时，恢复默认用户：重新启动机器时，用户组栏将出现最初选择的设置。选中此项后，
重新启动时，将显示“4-2-1-2 设置用户组环境”的“默认用户”设定过的用户组。
如果没有选中，重新启动时，则直接显示最后选择的用户组。
4-2
第 4 章 生产程序编辑 Rev03
4-2-1-2 设置用户组环境
可以设置默认用户的级别（参见 4-2-1-1 用户组级别变更后 “重新启动时，恢复默认用户”项），
改变用户组级别时变更输入的各个密码。
设置管理者用户示例：
图 4-2-1-3 设置用户组环境
●不能浏览当前选用户组以上级别的用户组密码，或变更设定。
●不能将当前所选用户组以上的级别用户组设定为默认用户。
●密码变更后，请管理好，切勿忘记。
4-3
