第 4 章生产程序编辑 Rev03 2) 定位孔位置输入从基板原点到基准针的位置。（在基本设置中的定位方式采用外形基准时，没有必要设定定位孔位置。）因使用 CAD 数据、以特定的原点（CAD 原点、或公司特有的原点）作为基板原点时，请输入该项特定值（即 CAD 等决定的从基板原点到基准位置的尺寸）。基板原点基准位置基板 Xa Ya 传送以前侧为基准、基板的传送方向为左→右时，左图的定位孔就是基准位置。基板原点位…

第 4 章生产程序编辑 Rev03

4-3-3-2-2 单电路板

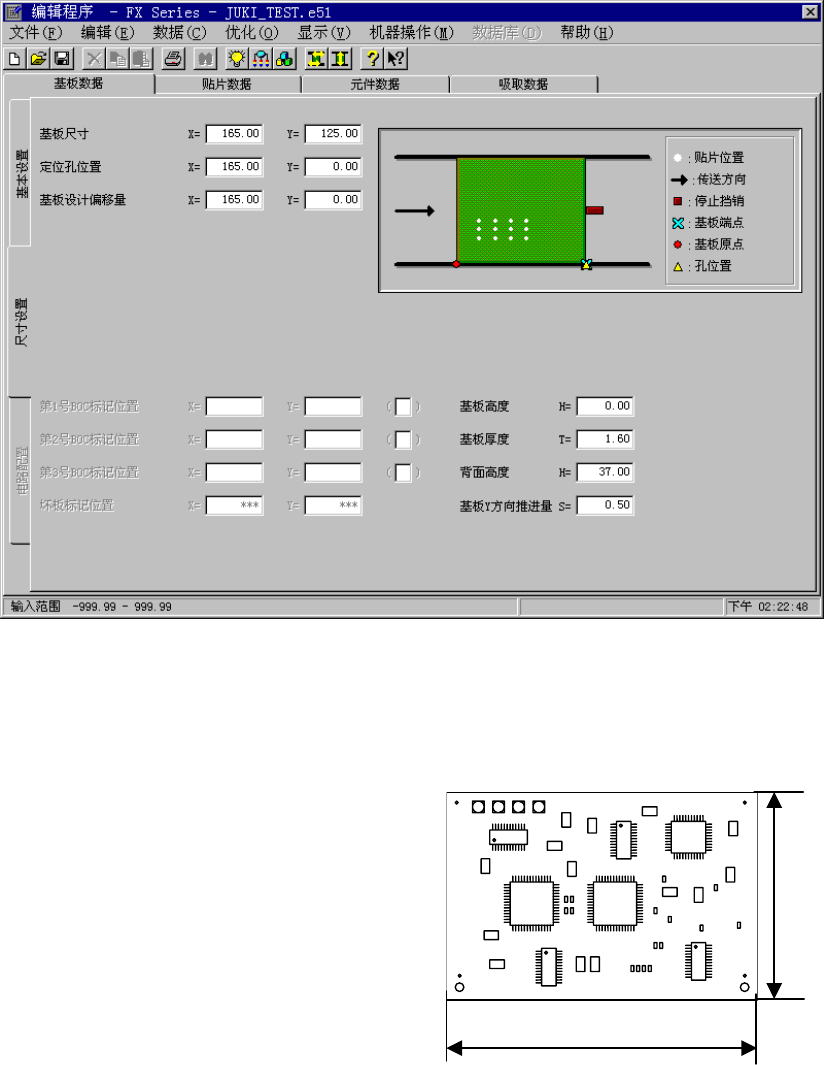

图 4-3-3-2 基板数据尺寸设置画面(单电路板)

1)基板尺寸

输入基板外形尺寸。

附带有模型基板时，请连同其尺寸一起输

入。

外形尺寸 Y

与传送方向相同的方向为Ｘ，与传送方向

垂直的方向为Ｙ。

外形尺寸 X

4-11

第 4 章生产程序编辑 Rev03

2) 定位孔位置

输入从基板原点到基准针的位置。

（在基本设置中的定位方式采用外形基准时，没有必要设定定位孔位置。）

因使用 CAD 数据、以特定的原点（CAD 原点、或公司特有的原点）作为基板原点时，请输入该

项特定值（即 CAD 等决定的从基板原点到基准位置的尺寸）。

基板原点

基准位置

基板

传送以前侧为基准、基板的传送方向

为左→右时，左图的定位孔就是基准

位置。

基板原点位于基板左下角时，要输入

定位孔位置 X,Y 坐标的值 Xa、Ya(X,Y

都是正值）。

※在基板原点与基准位置一致的情况下，输入定位孔位置的 X,Y 坐标（0,0）。

4-12

第 4 章生产程序编辑 Rev03

3) 基板设计偏移量

输入从基板原点到基板端点的位置。

因使用 CAD 数据、以特定的原点（CAD 原点、或公司特有的原点）作为基板原点时，请输入该

项特定值（即 CAD 等决定的从基板原点到基准位置—基板端点的尺寸）。

通常，基准孔中心位于从基板角开始 X,Y 均为±5mm 的位置。因此，在“定位孔

位置”与基板原点相同的情况下，基板原点和“基板端点”的尺寸差在 X,Y 的值

都是±5mm。

近侧为基准，左→右的情况下

基板

定位孔位置（＝基板原点）

5mm

基板端点

在传送以前侧为基准，基板的传

送方向是左→右时，如果把基板

左下角作为基板位置基准（基板

原点），应输入基板设计偏移的

X,Y 各自的坐标（Xb、0）値。

Xb 是正值。

5mm

基板位置基准

基板

基板端点

Yb=0

4-13
