第 4 章 生产程序编辑 Rev03
2) 多电路非矩阵板
是指各电路的角度和各电路间的距离（间距）不固定的基板（参见下页举例）。
以基板原点为基准，分别指定各电路的每个 X,Y，角度，因此，即使电路间的间距、角度不同也
可以个别处理。当然，通过指定固定的电路间距和角度，也可制作多电路矩阵板数据。

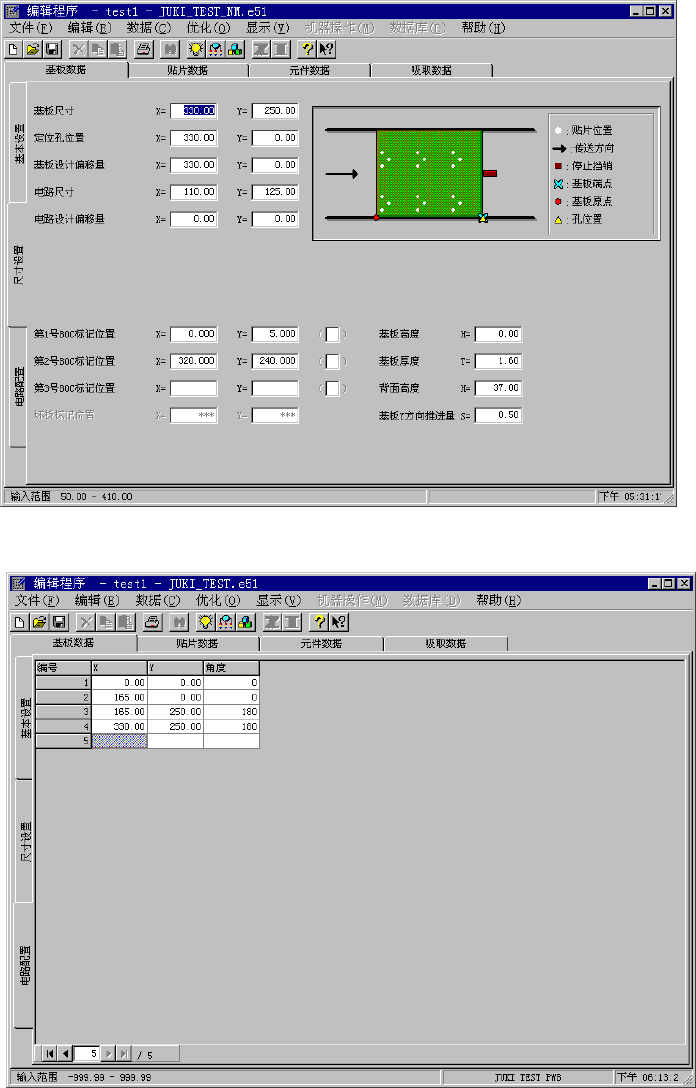

图 4-3-3-5 基板数据 尺寸设置画面（多电路非矩阵板）
图 4-3-3-6 基板数据 电路配置画面（非矩阵电路板）
4-22
第 4 章 生产程序编辑 Rev03
①基板尺寸
输入包括所有电路在内的基板外形尺寸。
②定位孔位置
与单电路板一样，输入从基板原点到基准针的位置。
③基板设计偏移量
与单电路板一样，输入由基板原点到基板端点的位置。
④电路尺寸
输入电路的外形尺寸（包括所有贴片坐标的尺寸）。
⑤电路设计偏移量
输入从基准电路的电路原点到基准电路左下角的（与基板传送方向无关的常定）尺寸。
⑥BOC 标记位置
输入从基板原点，或电路原点到各 BOC 标记中心位置的尺寸。
「基本设置」选择的“使用基板标记”，是指从基板原点开始的尺寸；选择“使
用每条电路标记”时，是指从电路原点开始的尺寸。
⑦坏板标记位置
输入从电路原点（电路位置基准）到基准电路坏板标记中心位置的距离。
电路原点 坏板标记坐标
上述情况时，输入
X=a、Y=b。
坏板标记的条件：坏板标记与基板颜色反差要大、大小直径要 1.5mm 以上。
注意：使用坏板标记识别需要时间，因此机器节拍将相应减慢。

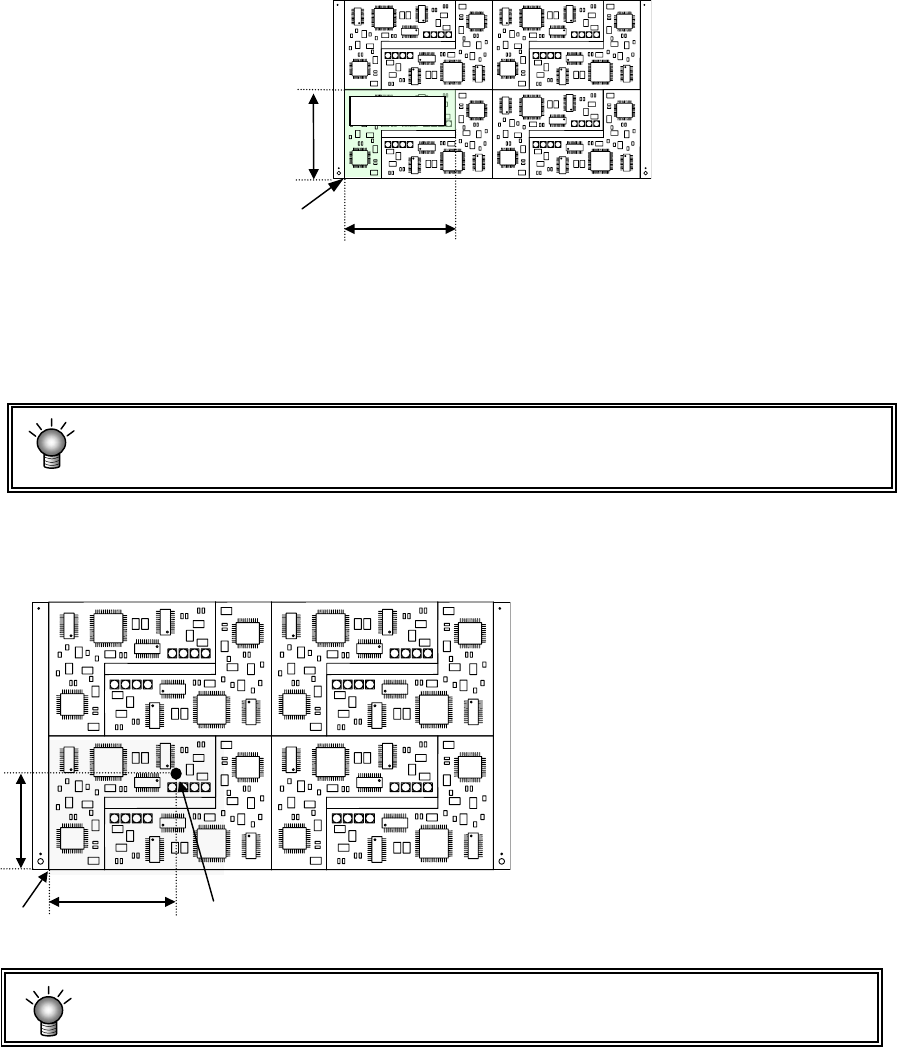

电路外形
尺寸 X
电路外形尺寸 Y
例)
电路设计偏移量
基准电路
<坏板标记使用方法与流程>
ⅰ）在基板数据里，输入坏板标记坐
标。
ⅱ）在基板传送之前，在坏电路的坏
板标记坐标处，标上坏板标记。
ⅲ）生产前，坏板标记感应器读取各
电路的坏板标记，识别有记号的电
路，将忽略、不进行贴片。
b
a
4-23
第 4 章 生产程序编辑 Rev03
⑧基板高度、基板厚度、背面高度
输入方法与单电路板相同。
⑨电路配置
选择「尺寸设置」画面左下的「电路配置」标签后，显示「电路配置」画面。
输入从基板原点到各电路原点的距离和角度。
X、Y 的尺寸：输入从基板原点到各电路原点的尺寸。
各电路的角度：以基板数据的“尺寸设置画面”设定的电路原点，及贴片数据所示的贴片坐
标所构成的电路为０°，输入各条电路的角度。

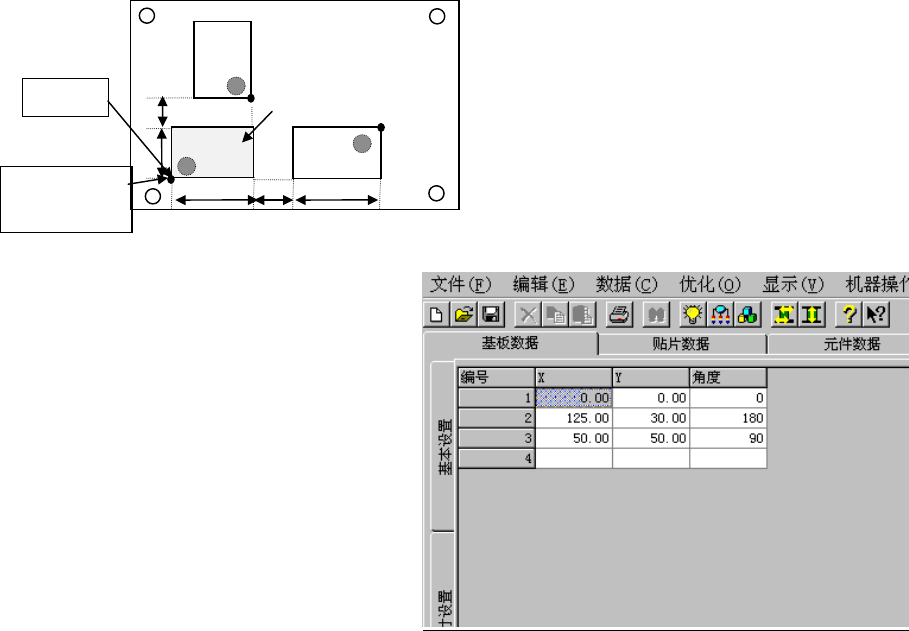

例 2）多电路非矩阵板的数据输入举例
下面举例说明以基板位置原点与电路原点在同一坐标状态下的「电路配置」。
以左下的电路为基准电路、以电路的左下角为基板原点（=电路原点）时（电路间距以外的
各距离与“例 1 多电路矩阵板”值相同）。
③
20
30 ① ②
50 25 50
各项目值如下图所示：
「电路配置」值为图 4-3-3-7 上显示的值。
电路原点
基准电路
※「电路配置」的 X、Y 值：请输入从基板坐
标原点到各电路原点的距离。
基板原点
图 4-3-3-7
