第 4 章 生产程序编辑 Rev03
双击元件名称、或单击画面左侧的表格标签，打开下面的表格画面。
显示元件名称、包装、供应设备、各个贴片数据及元件数据中输入的数值。

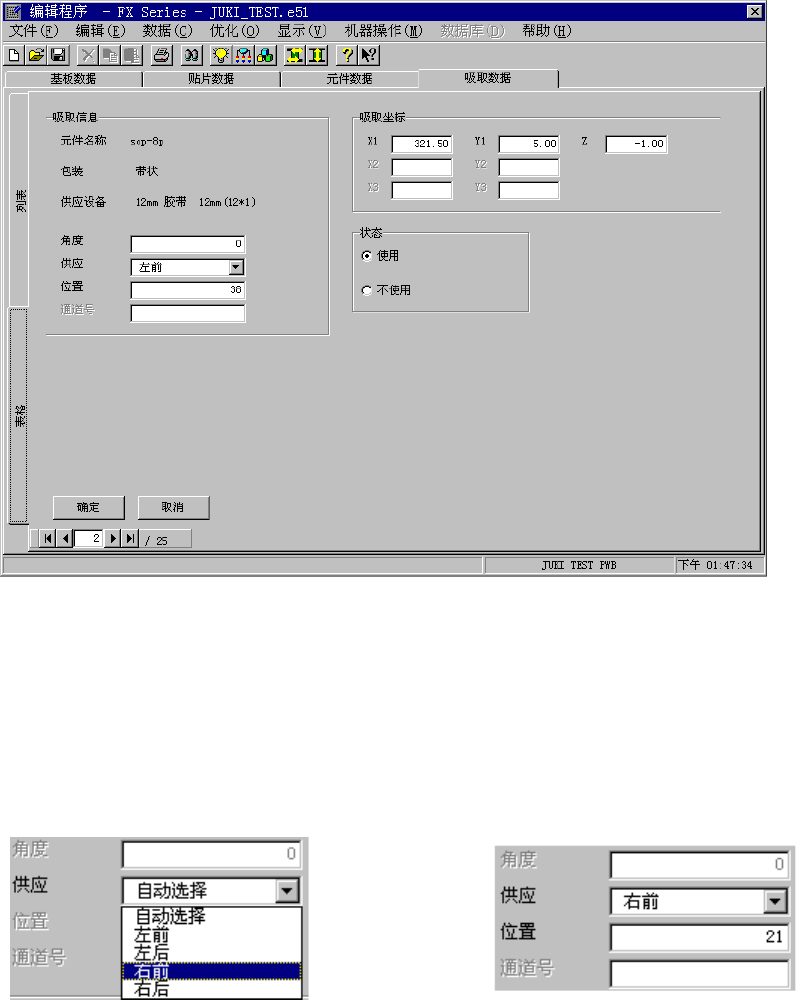

图 4.3.6.2 吸取数据 表格画面
示例）将送料器配置到右前侧的 21 号。
(1)在表格画面上的操作方法
<1>在表格画面上，从“供应”的下拉菜单选择“右前”。
<2>在“位置”栏里输入 21。
图 4.3.6.3
4-56
第 4 章 生产程序编辑 Rev03

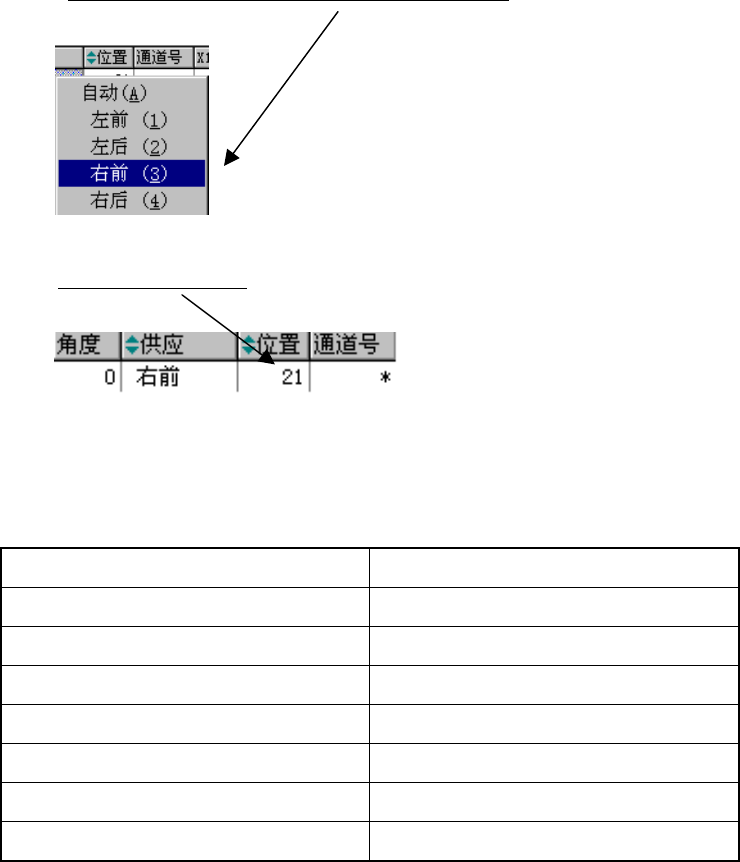

(2)在列表画面上的操作方法
<1>用鼠标右键单击这里，从下拉菜单中单击“右前”
。
图 4.3.6.4
<2> 用键盘输入“21”。
图 4.3.6.5
带状送料器的宽度不同，占用送料器台架的安装孔的范围也不同。
带状送料器，散装送料器的种类 占用的送料器安装孔的数目
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
44mm 8
散装送料器 2
因此，若是 8mm 带状送料器，一个送料器台架上，最多可以安装 20 只送料器，但若是 32mm
带状送料器，则最多可以安装 8 只送料器。
4-57
第 4 章 生产程序编辑 Rev03
4-3-6-2 设定项目
1)角度
设定元件吸取角度。初始值设定为元件数据设定的角度。
要变更时用键盘输入。
「吸取数据」中输入了角度时，「元件数据」、「数据库」的角度不变。
2)供应
设定送料器从前侧安装，还是从后侧安装。
初始状态为“自动选择”。自动选择时，优化时重新分配送料器。
●自动选择：优化时重新分配送料器。
●左前侧，右前侧，左后侧，右后侧：根据指定的供应方面供给元件。
※可以选择多个吸取数据，一起变更。但这种情况，只在自动选择时有效。
3)位置
输入供应设备安装位置。
送料器前端有固定销，输入固定销插入主机的送料器安插孔号。
已经设定的送料器号码的位置上不能再设定其它送料器。
例）12mm 带状送料器设为 10 号时，10 号～12 号不能设为其它送料器。

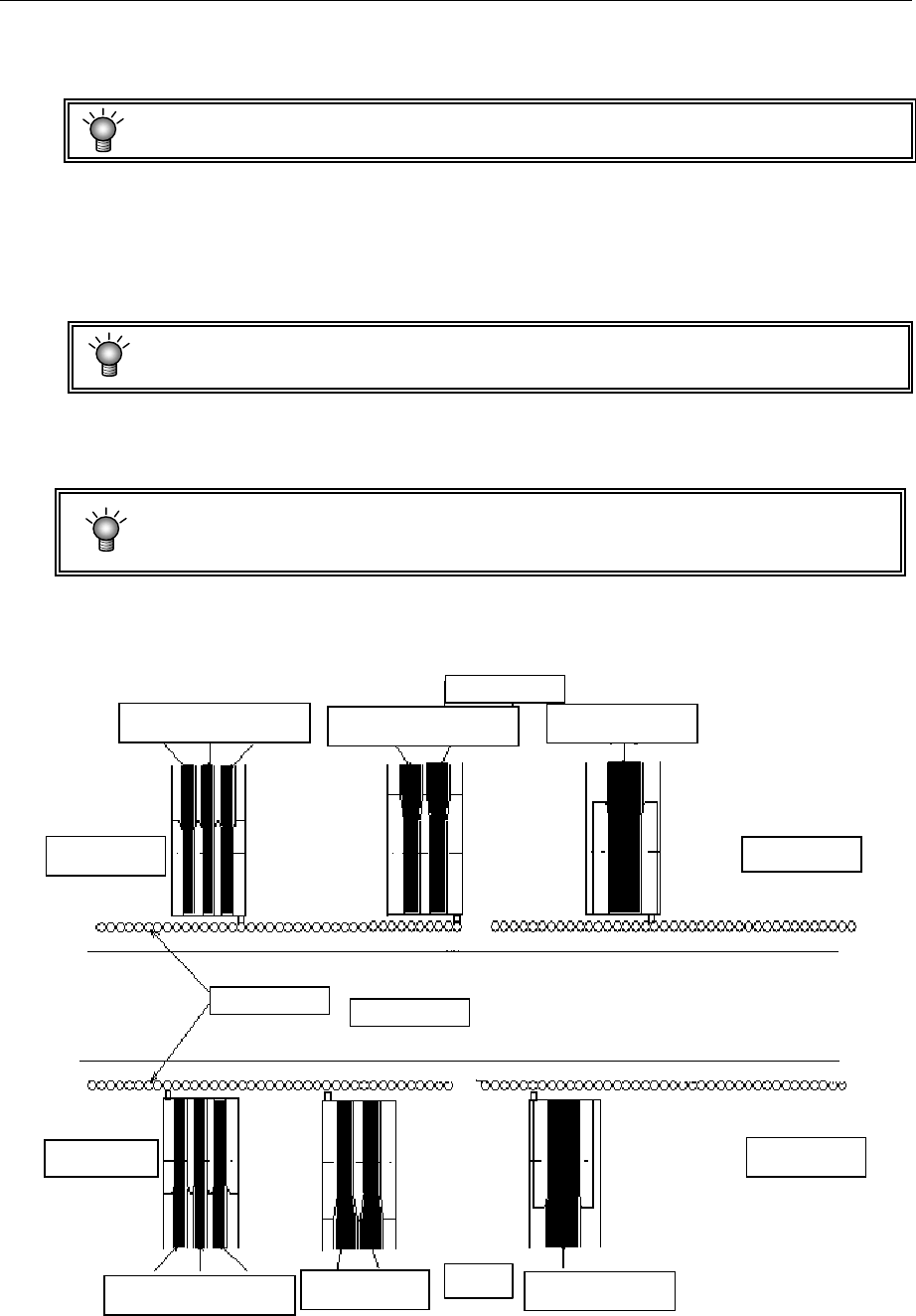

4)通道号（仅旧管状送料器需要设定）
选择管状送料器的通道号。
通道号排列无论是从前侧或后侧，都是面向机器，从左侧开始按顺序排列 1，2。
右バンク
左バンク
後
后
通道 3 通道 2 通道 1
通道 1
通道 2 通道 1
前
1
39
39
1
1
39
39
1
左バンク
左台架
右台架
送料器安装孔
传送通道
右バンク
右台架
左台架
通道 1
通道 2 通道 1
通道 1 通道 2 通道 3
4-58
