第 1 章 设备概要 Rev03
1-4-1-1 元件供应部分和基板传送部分的构成
1）概要
在基板传送部分的前后、Y 台轴的左右，共设有 4 个送料器台架供应元件（参见图 1-4-4）。
元件由安装在送料器台架的带状送料器、散装送料器、管状送料器供应。
也可使用统一交换台(选购项)，在 FX-1/1R 主机上装卸送料器台架，从外部装配。
液晶モニタ
LR フィーダバンク
RR フィーダバンク
LF フィーダバンク RF フィーダバンク
基板搬送路
Y テーブル軸
基板
LR 送料器台架
RR 送料器台架
RF 送料器台架
LF 送料器台架
基板传
送
轨道
Y 台轴
液晶显示器
基板
图 1-4-4 贴片机主机配置图
2）送料器台架各部分名称
安装带状送料器等供给装置时，要用「安装板②」、「锁定轴③」定位和固定。各送料
器的安装位置，请参照「位置标号①」。
元件，通过「驱动汽缸④」上下驱动进行传送。
「台架标记⑤」是用于对送料器台之间的位置偏差进行校正的标记。
④
②
①
⑤
③
图 1-4-5 送料器台架
①位置标号 ③锁定轴 ⑤台架标记
②安装板 ④驱动汽缸
3）基板传送部分
基板传送部分的构成请参见[图 2-7-1-1 基板传送]。
1-4
第 1 章 设备概要 Rev03
1-4-1-2 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的多吸嘴激光校准传感器（MNLA）以及可进行上下
驱动与旋转动作的 Z 滑动轴构成。
本装置装有左右 2 台 MNLA (Multi-Nozzle Laser Align)贴片头。
②
①
⑥
③
④
⑤
⑦
① 吸嘴外轴 ⑤ Ｚ滑动轴
② 激光校准传感器 ⑥ 滚珠丝杠
③ Ｚ轴马达 ⑦ 贴片头上部弹簧
④
θ
轴马达
图 1-4-6 MNLA 贴片头构造图
1-4-1-3 自动工具交换装置（ATC：Auto Tool Changer）的构成
由空气汽缸④来开、关滑动板②，保管并装卸吸嘴⑧。
滑动板②的开、关由 ATC OPEN 传感器⑥、ATC CLOSE 传感器⑦进行检测，开、关的速度由速度
控制器⑤来调整。
⑤
⑧
②
③
⑦
⑥
①
④
① ATC 基座 ⑤ 速度控制器
② 滑动板 ⑥ ATC OPEN 传感器
③ ATC 基准板 ⑦ ATC CLOSE 传感器
④ 空气汽缸 ⑧ 吸嘴
图 1-4-7 ATC 构造
1-5
第 1 章 设备概要 Rev03
1-4-1-4 吸嘴
1） 吸嘴的形状
根据贴装元件的形状和尺寸，从 NO.500，501，502，503，504，505，506，507，508 中选
择吸嘴。

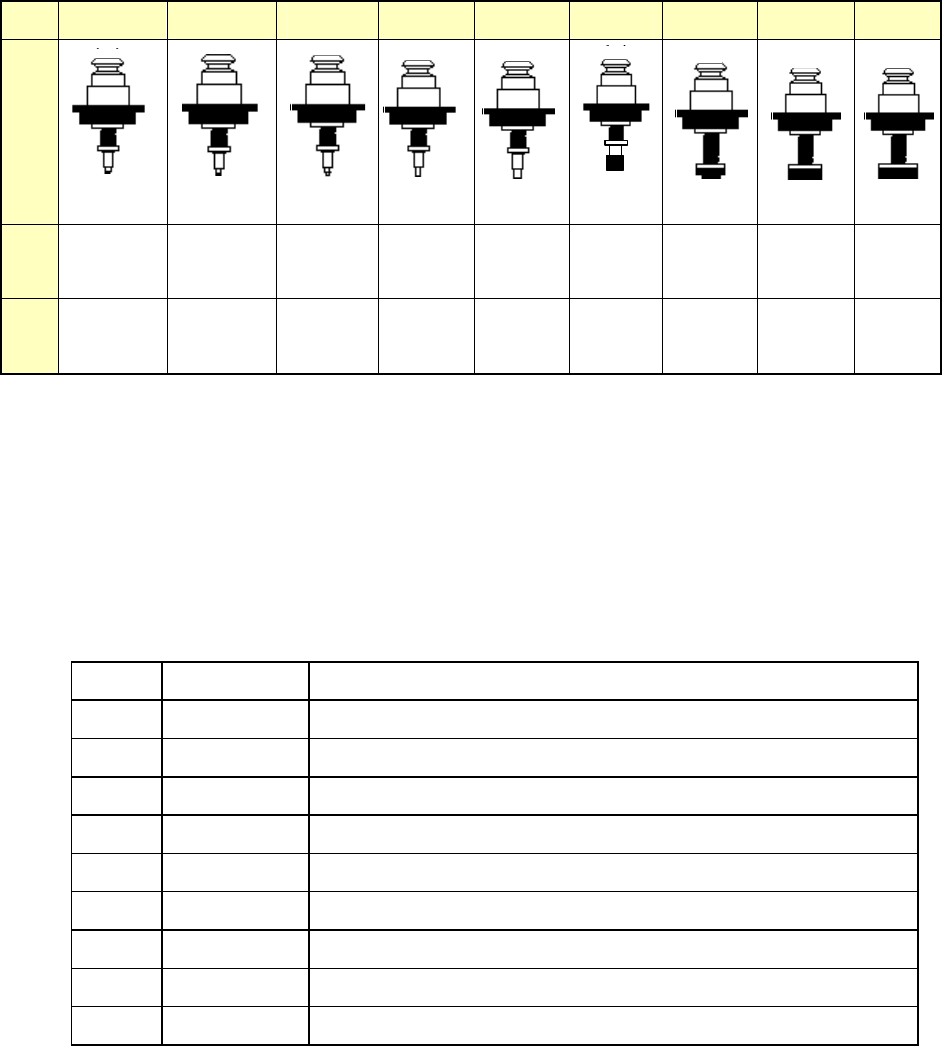

表 1-4-1 吸嘴
No. 500 501 502 503 504 505 506 507 508
外
观
外
径
1.0x0.5mm 0.7x0.4mm φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm
内
径
2xφ0.4mm φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm
2） 吸嘴的选择方法
可通过[ATC吸嘴分配]来自动识别吸嘴。为防止吸取不良、贴片精度不良，手动输入时请
尽可能选择准确。
各种吸嘴编号的用途元件，请参见表1-4-2。为提高精确性，请从贴片元件吸取面的最小
尺寸起选择吸嘴编号。
表 1-4-2 吸嘴编号最小宽度对照表
吸嘴号
适用元件宽度
元件主要用途
500 0.45～1.45 1005,1608,SOT（模部 1.6×0.8）,2012
501 ～0.45 0603
502 0.45～0.75 1005
503 0.75～1.45 1608、SOT(模部 1.6×0.8), 2012, SOT(模部 2.0×1.25)
504 1.1～2.5 2012、3216、SOT(模部 2.0×1.25)SOT23
505 2.5～4
铝电解电容(小)、钽电容、微调电容
506 4～7
铝电解电容(中)、SOP(窄幅型)、SOJ、连接器
507 7～10
铝电解电容(大)、SOP(宽幅型)、TSOP、QFP、PLCC、SOJ、连接器
508 10～ QFPPLCC
1-6
