第 1 章设备概要 Rev03

1-4-1-2 贴片头单元的构成

贴片头由检测元件的位置偏移、角度偏移的多吸嘴激光校准传感器（MNLA）以及可进行上下

驱动与旋转动作的 Z 滑动轴构成。

本装置装有左右 2 台 MNLA (Multi-Nozzle Laser Align)贴片头。

②

①

⑥

③

④

⑤

⑦

① 吸嘴外轴 ⑤ Ｚ滑动轴

② 激光校准传感器 ⑥ 滚珠丝杠

③ Ｚ轴马达 ⑦ 贴片头上部弹簧

④

轴马达

图 1-4-6 MNLA 贴片头构造图

1-4-1-3 自动工具交换装置（ATC：Auto Tool Changer）的构成

由空气汽缸④来开、关滑动板②，保管并装卸吸嘴⑧。

滑动板②的开、关由 ATC OPEN 传感器⑥、ATC CLOSE 传感器⑦进行检测，开、关的速度由速度

控制器⑤来调整。

⑤

⑧

②

③

⑦

⑥

①

④

① ATC 基座 ⑤ 速度控制器

② 滑动板 ⑥ ATC OPEN 传感器

③ ATC 基准板 ⑦ ATC CLOSE 传感器

④ 空气汽缸 ⑧ 吸嘴

图 1-4-7 ATC 构造

1-5

第 1 章设备概要 Rev03

1-4-1-4 吸嘴

1）吸嘴的形状

根据贴装元件的形状和尺寸，从 NO.500，501，502，503，504，505，506，507，508 中选

择吸嘴。

表 1-4-1 吸嘴

No. 500 501 502 503 504 505 506 507 508

外

观

外

径

1.0x0.5mm 0.7x0.4mm φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm

内

径

2xφ0.4mm φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm

2）吸嘴的选择方法

可通过[ATC吸嘴分配]来自动识别吸嘴。为防止吸取不良、贴片精度不良，手动输入时请

尽可能选择准确。

各种吸嘴编号的用途元件，请参见表1-4-2。为提高精确性，请从贴片元件吸取面的最小

尺寸起选择吸嘴编号。

表 1-4-2 吸嘴编号最小宽度对照表

吸嘴号

适用元件宽度

元件主要用途

500 0.45～1.45 1005,1608,SOT（模部 1.6×0.8）,2012

501 ～0.45 0603

502 0.45～0.75 1005

503 0.75～1.45 1608、SOT(模部 1.6×0.8), 2012, SOT(模部 2.0×1.25)

504 1.1～2.5 2012、3216、SOT(模部 2.0×1.25)SOT23

505 2.5～4

铝电解电容(小)、钽电容、微调电容

506 4～7

铝电解电容(中)、SOP(窄幅型)、SOJ、连接器

507 7～10

铝电解电容(大)、SOP(宽幅型)、TSOP、QFP、PLCC、SOJ、连接器

508 10～ QFPPLCC

1-6

第 1 章设备概要 Rev03

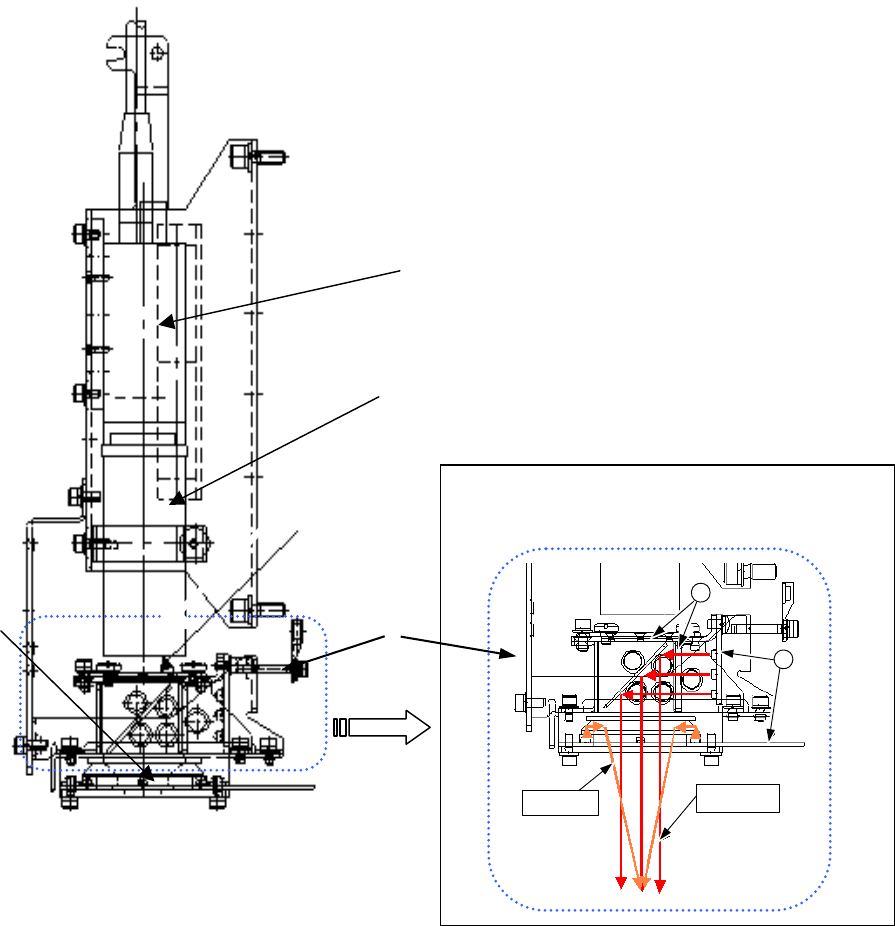

1-4-1-5 位置校正摄像机 (OCC: Offset Correction Camera) 的构成

由摄像机检测基板标记的位置，并自动进行校正。

标准配备有同轴落射照明（垂直照明）、角度照明与偏光滤镜。

图 1-4-8 OCC 单元的各部分名称

垂直照明

角度照明

① CCD 摄像机

② OCC 镜头

③ OCC 照明单元

④ 偏光滤镜

⑤ LED 照明基板

④

③

⑤

①

②

1-7
