第 5 章 其它功能 Rev03
5-4 机器设置
5-4-1 概要
对吸嘴的配置等机器的基本结构进行设置。
已设定的值，如机器结构无变化，不必更改设置。
但,如果追加吸嘴、变换基准针位置等，机器的结构发生变更时，则需要对变更部分进行重
新设定。
此外，在定期维修时，需要清洁吸嘴，检查设定值。
No. 功能（菜单） 所设定的内容
1 注册吸嘴一览 显示已注册吸嘴号码一览对话框。
2 读吸嘴数据 读取吸嘴数据后进行注册。
3 退出 结束机器设置。
4 工具栏 切换工具栏的显示/不显示。
5 状态栏 切换状态栏的显示/不显示。
6 设定值一览 显示设定值一览。
7 框图显示 用位图形式显示的构成图。
8 ATC 吸嘴配置 给 ATC 号码分配吸嘴。
分配的吸嘴号码。
分配的吸嘴种类。
贴片头上安装了所分配的吸嘴时的真空值。
贴片头上安装了所分配的吸嘴时的激光高度。
9 无吸嘴时真空值 未安装吸嘴时的真空值。
10 基准针位置 设定从原点到基准针、从动针位置。
11 外形基准位置 设定从原点到外形基准位置。
12 元件废弃位置 设定 IC 元件的废弃位置、芯片元件的废弃位置。
13 Head 待命位置 设定元件保护暂停位置。
14 使用单元 因设备单元（贴片头等）故障等原因而不能进行生产时，设定
为“不使用”
※指定“不使用”本项目后，在没有该设备单元不能完全生产
基板的情况下，生产也会“正常结束”。
15 HLC 连接 设定是否与 HLC 连接编入多工位生产线。
编入时，需设定 IP 地址。
16 基板传送 基板传送传感器延时，（对有缺口、旋孔基板传送传感器的延
时）延时的单位（时间[ms]/长度[mm]，以及自动调整宽度，
支撑台架的基板下限制、加速度、补偿的设定等。
17 信号灯 设定各操作阶段的信号灯模式。
18 坏板标记读入器 设定坏板标记/非坏板标记位置。
19 校准块第一标记识别
值设置
作了如下设置：在机器设置时设置数据正常原点返回时保存
CAL 校准块识别结果。在每个原点返回时对 CAL 校准块第 1 标
记识别结果与保存在机器设置的识别结果进行比较，比较结果
超过±0.7mm 时，作为原点返回发生错误。利用此项设置，可
以在 XY 轴移动前检查右摄像机偏移数据是否被错误地修改。
20
校准块标记脏污检查 设置是否进行 CAL 校准块标记脏污检测。
设置 CAL 校准块标记脏污检测标准。
21 设置标记识别速度 设置生产时的 BOC 标记、基准领域标记、台架标记的识别轴速
度。(* 用户是修理工程师以上级别时显示)
22
帮助 －
5-34
第 5 章 其它功能 Rev03
5-4-2 启动与退出机器设置
1） 启动机器设置
从菜单栏上选择「设置」/「机器设置」后，显示机器设置初始画面。
机器设置的初始画面，左侧为触模屏，右侧为现在的设定值一览表。状态图的初始画面上有
信号灯、ATC、基准针的图样。单击相应的图样、或从菜单栏选择「设置各组」后，可显示各单
元的设置画面。

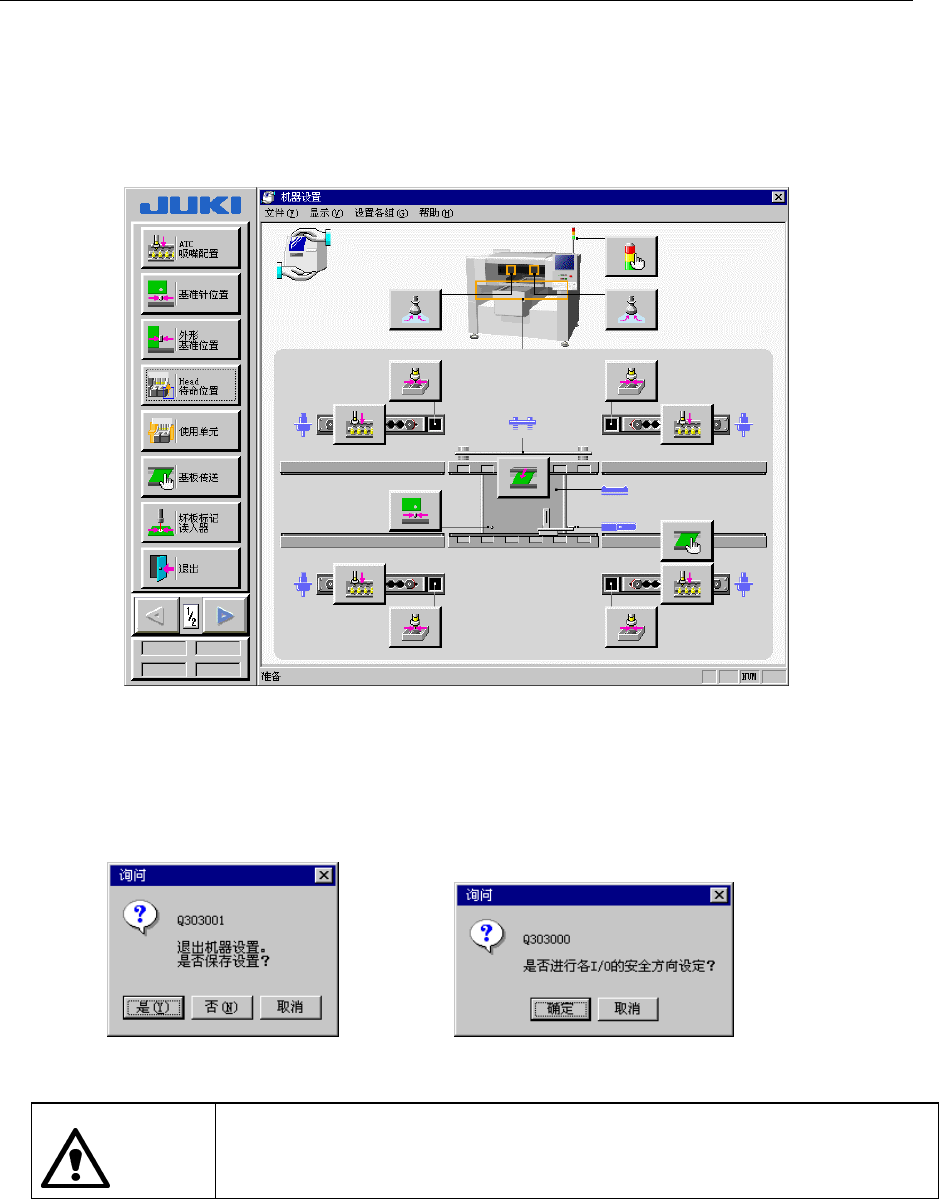

图 5-4-2-1 机器设置初始画面
2） 退出机器设置
从菜单栏选择「文件」/「退出」。
显示以下提示。选择“是”，
选择“是”、或“否”后，显示以下
提示。
保存变更值以后结束。
图 5-4-2-2 图 5-4-2-3
单击“确定”后，执行 I/O 安全方向的设定后结束。
单击「确定」后，轴会移动，开始设定各 I/O 的安全方向。
单击「确定」之前，请务必确认设备内部有没有人在作业。为防止人身伤害，
设备运行中，不要将手伸进设备内部，也不要将脸和头靠近设备。
注意
5-35
第 5 章 其它功能 Rev03
5-4-3 文件
5-4-3-1 已注册吸嘴一览
在一览表上显示已注册的吸嘴信息。
从菜单栏选择「文件」/「注册吸嘴一览」，即可显示已注册的吸嘴号码一览表。
注意
切不可变更这些内容。
如有变更，则有可能发生
贴片不良等现象。
有必要重新设置时，请向
本公司技术人员咨询。

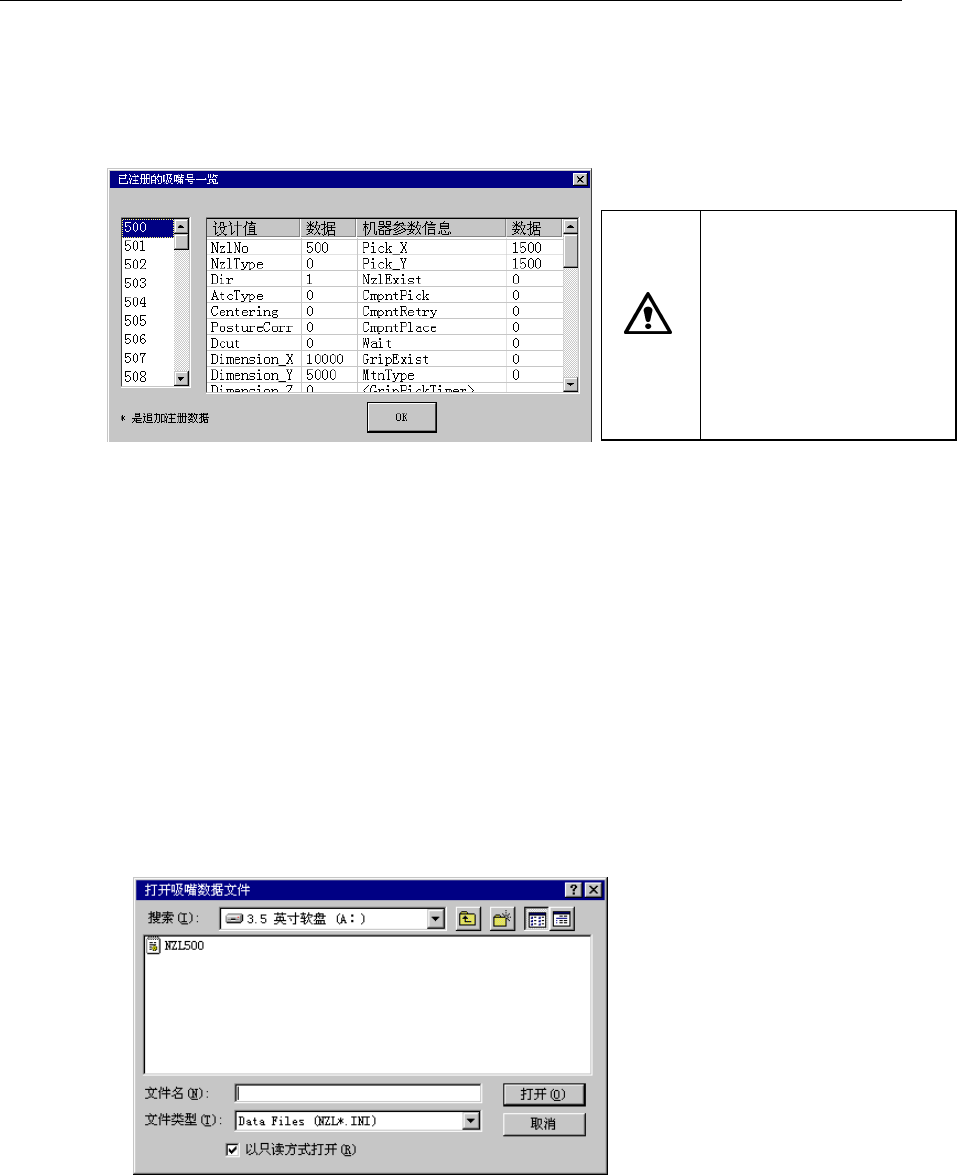

图 5-4-3-1 已注册的吸嘴号码一览表
左侧一览表框里，显示已注册的吸嘴号码一览表。初始设定只显示标准吸嘴和选项吸嘴
（500～508）。
右侧一览表框里，显示从左侧一览表选择的吸嘴数据。
5-4-3-2 读取吸嘴数据
使用特别订货的吸嘴时，需向系统追加特别订货的吸嘴信息。
追加的吸嘴信息文件形式采用 “NZL***.ini”的 ini 形式文件（“***”为吸嘴号码）。
从菜单栏选择「文件」/「读吸嘴数据」，显示「打开吸嘴数据文件」画面。
选择所指定的文件，单击「打开」按钮，即可注册。
图 5-4-3-2 打开 吸嘴数据文件 的画面
可另从“已注册吸嘴号码一览”里，确认追加的吸嘴号码。
5-36
