1-4-6 定心系统

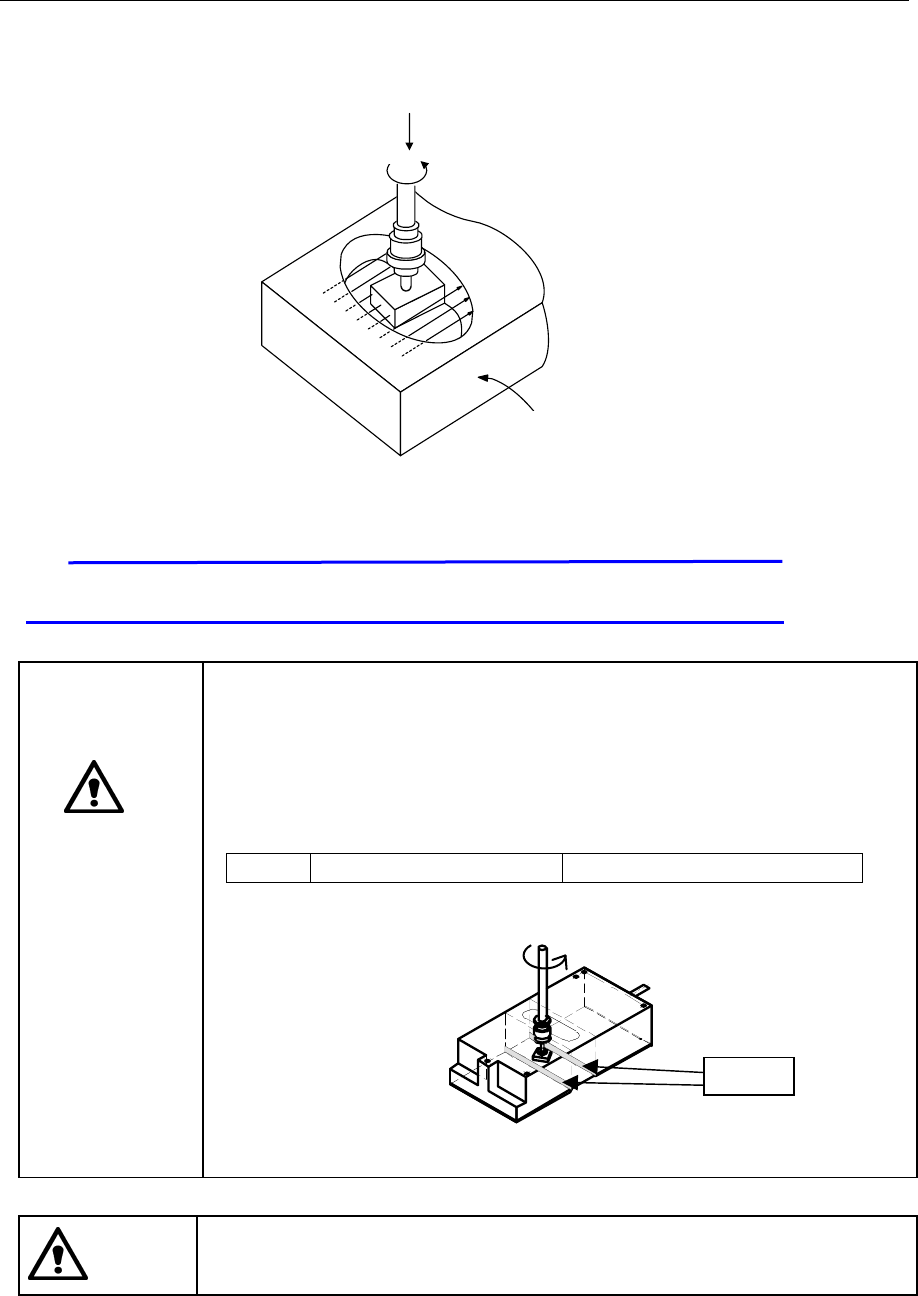

本装备采用非接触式定心方式，从侧面照射激光，读取其阴影，根据激光校准传感器识别元
件位置、角度。
レーザアラインセンサ
θ
Z
图 1-4-9 MNLA 贴片头激光校准
激光校准传感器依照 IEC 825-1 Class I 及 CFR 21 Class I 标准。
激光校准传感器
L
请按本说明书指示安全使用。
保护激光装
置玻璃面时
的有关注意
事项
如果激光装置的元件检测部玻璃被划伤，则有时会引起激光识别不良。因
此应用中请注意以下几点。
1. 请不要使用元件尺寸超过最大元件尺寸的元件。
2. 尽管是最大元件尺寸范围以内的元件，但挪动吸取位置就有可能元件接
触玻璃面，因此必须注意。
标准规格尺寸（元件最大尺寸）
MNLA 正方形元件: □20.0mm 长方形元件: 26.5mm×11mm
＜MNLA＞
玻璃
注意
若不按本说明书的步骤进行控制、调整与操作，将有可能导致危险的辐射。
1-13
第 1 章 设备概要 Rev03
1-4-7 X,Y,Z,θ，Y 台轴的说明
本装备的X、Y、Z、θ、Y台5个轴使用数据控制。
1）X、Y 轴
装备的左右方向为X，前后方向为Y，以0.01mm为单位，表示为X＝○○○.○○mm，
Y＝○○○.○○mm。
2）Z 轴
表示高度，以0.01mm为单位，表示为Z＝○○.○○mm。
钳夹基板时基板表面为0，上升方向为＋。
3）θ轴
显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。

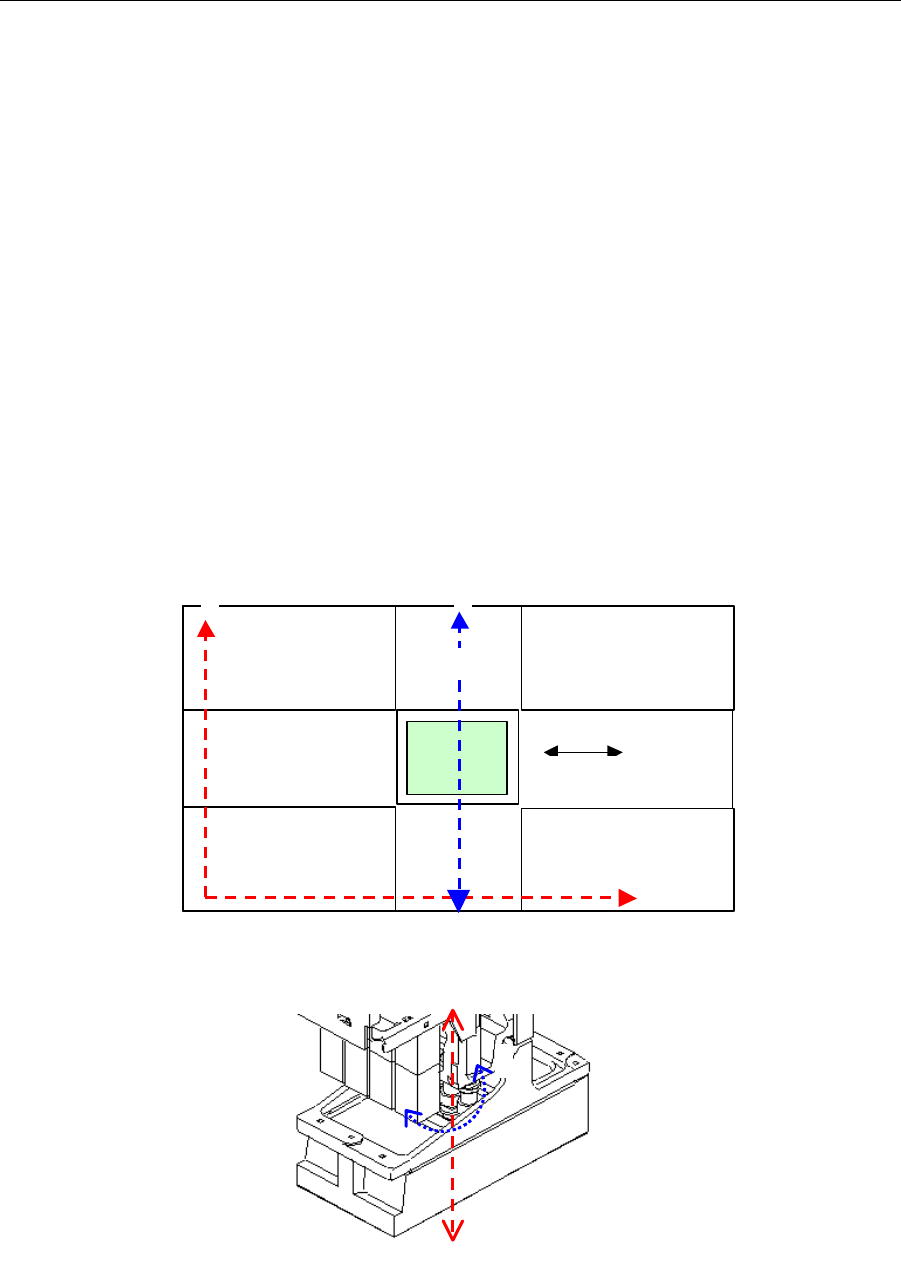

4）Y 台轴
Y 台轴是决定钳夹基板时，保持贴片工位 Y 方向位置的轴。
Y テーブル軸
基板
X 軸
Y 軸
搬送方向
+
Y 台轴
传送方向
+
-
+
+
-
+
Z
轴
θ
轴
1-14
第 1 章 设备概要 Rev03

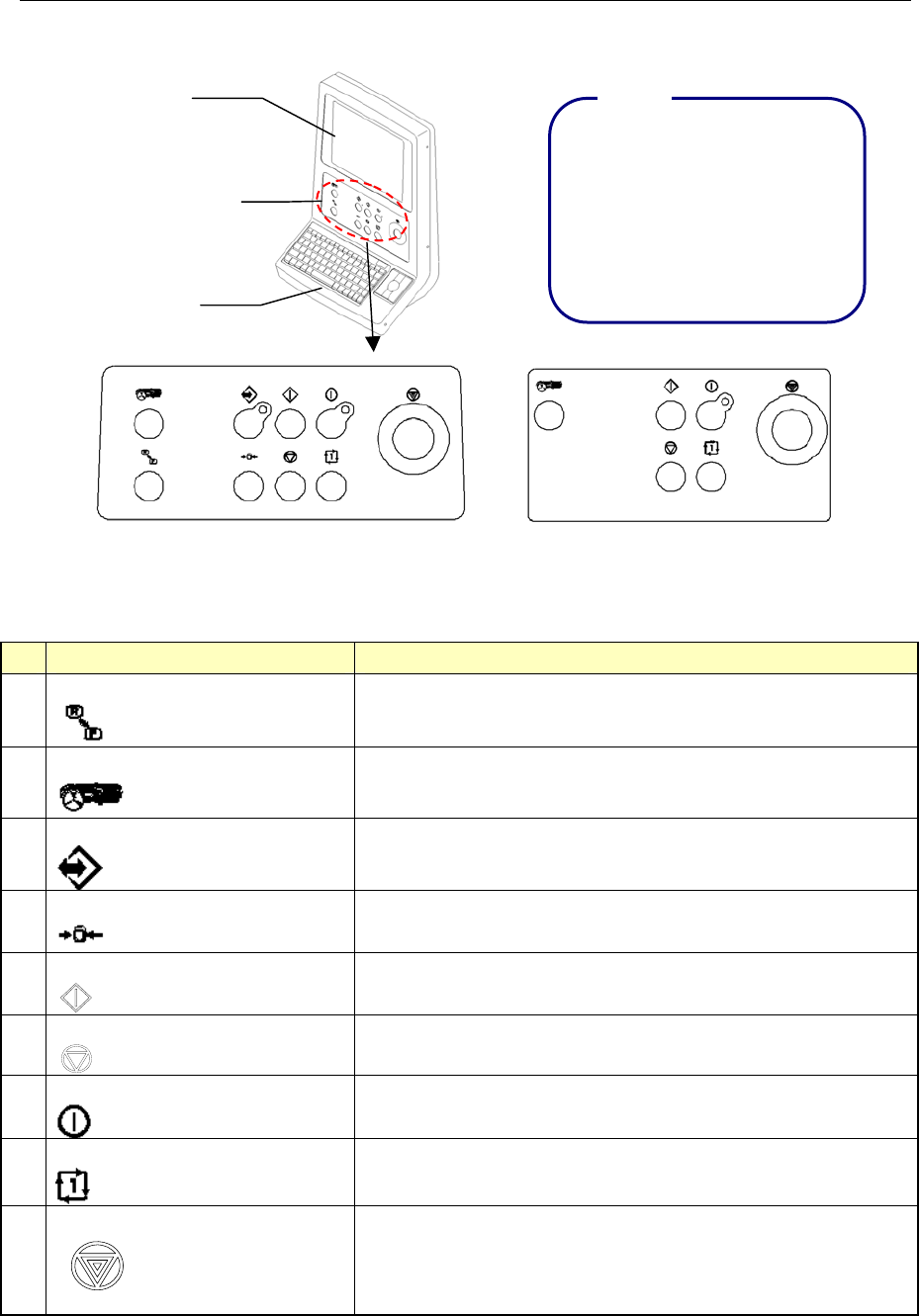

1-4-8 操作面板
<前面> <后面>
图 2.3-4 操作装置及面板概况图
可从机器主机的操作台控制机器的动作
No 开关名称 功 能
１
KEYBOARD（键盘）
进行键盘操作的〈前〉〈后〉切换。
按此开关，点亮按钮灯。
２
FEEDER（送料器切换）
切换送料器单元的有效/无效。
按此开关按钮灯点亮时，为切换送料器〈有效〉状态。
３
ONLINE（联机）
要连接设备与 HLC、进入联机状态时使用。
联机状态中，按钮灯点亮。
４
ORIGIN（回原点）
对全轴执行返回原点时使用。
５
START（开始）
执行生产或模拟生产时使用。
６
PAUSE（暂停），STOP（停止）
结束生产或模拟生产操作时使用。
按一下暂停，再按一下结束。
７
SERVO FREE（解除
伺服）
用于解除Ｘ轴，Ｙ轴，Ｚ轴，θ轴伺服马达。
解除伺服状态中按钮灯点亮。再按一下马达即被励磁。
８
SINGLE CYCLE（单次循环）
生产完毕一块基板即结束生产时使用。再按一次，此模式
解除。
９
EMERGENCY（紧急停止）
要紧急停止时使用本开关。设备动作异常或有可能对人体
造成危险时，应立即刹车。按下本开关，能使马达及其他驱
动部分停止工作，红色信号灯点亮。
要复原时，向箭头方向旋转开关。
显示器
注意：
1. REAR（背面）侧的操纵板装
置系选购件。
2. REAR（背面）侧操纵板装置
显示的画面与 FRONT(前面)
的显示器相同。图像画面，
与前面操作板显示器的图像
相同。
操作面板
键盘
1-15
