第 6 章 操作故障的排除方法 Rev03
6-1-6 其它错误
现象 原因 措施
1) 启动/停止开关不起
作用。
根据安全要求，开关相反一侧的
机器盖打开时，开关无效。
关闭开关相反一侧的机器盖。

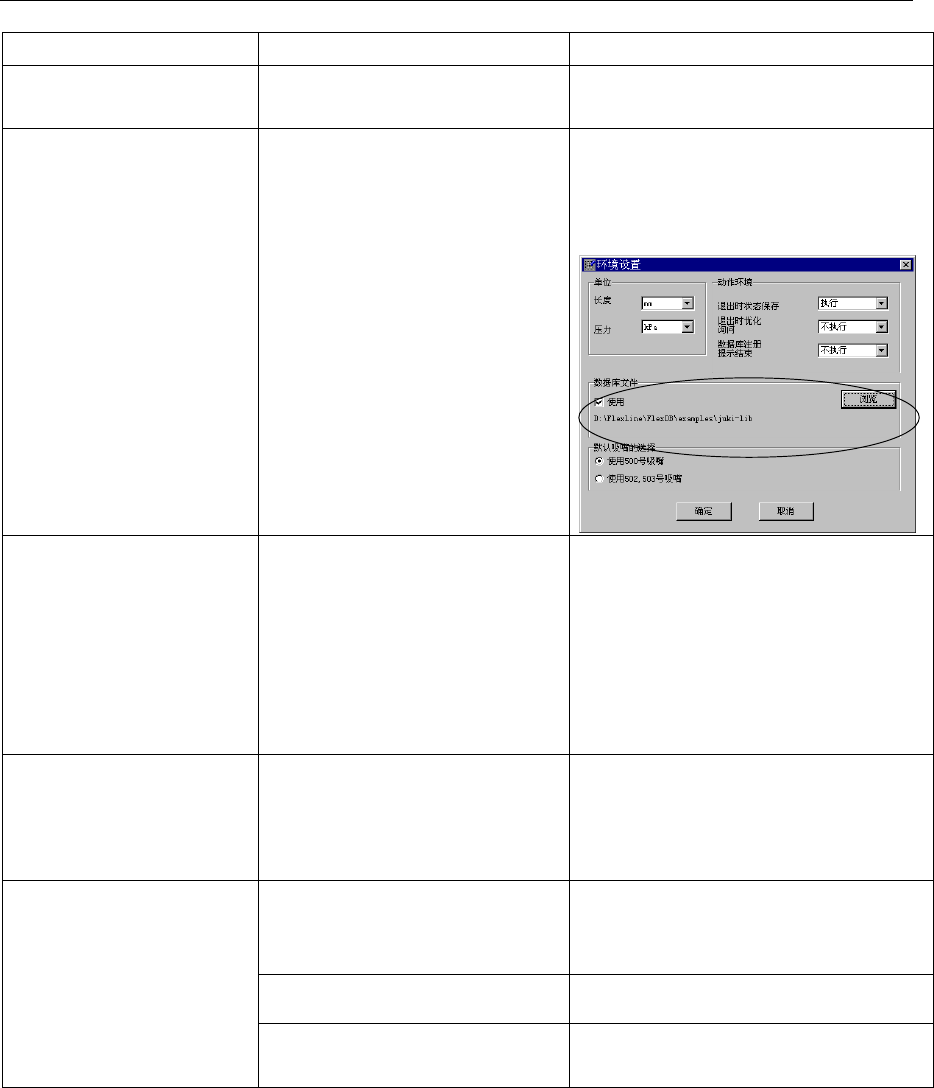

2) 无法参见数据库。 “编辑程序”的“环境设置”中
数据库文件设置不正确。
要正确设置“编辑程序”的“文件”/
“环境设置”的“数据库文件”。并
确认是否已选中“使用”。(请参见
4-5-3 章)
“优化”的“分配选项”/“吸
取数据”设定不当。
按下列方法设定“分配选项”的“吸
取数据”，执行优化。
·要改变原有送料器的配置时
3) 已执行过优化的程序
执行再次优化后，原先
配置的送料器配置也
发生变化。或要改变送
料器配置，执行优化后
也无法变更。
⇒设定：“全部分配”
·不改变已有送料器的配置时
⇒设定为“自动分配所有数据”
(请参见 4-4-1-2-1 章)
4) 贴片点超出基板(或电
路)。
“基板数据”的“基板设计偏移
量”或“电路配置”设定错误。
重新设定“基板设计偏移量”或“电
路配置”，以使基板原点到贴片坐标
能够进入基板或电路中。
(请参见 4-3-3-2 章)
① 元件的长宽尺寸颠倒。 ① 输入长宽尺寸时，应考虑符合元件
供应角度要求。(请参见 4-3-5-2-2
章 4) )
② 激光表面脏污。 ② 清洁激光表面。
5) 无法测量元件。
③ 吸嘴选择错误。 ③ 重新选择吸嘴。
(请参见 1-4-1-4 章)
6-9
第 6 章 操作故障的排除方法 Rev03
现象 原因 措施
① 重新示教“吸取数据”的吸取
坐标(X，Y)，将吸取坐标的元
件间尺寸控制在可同时吸取的
范围内。
① 由于已对“吸取数据”的吸取坐标
(X，Y)进行示教，因此，吸取坐标的
元件间尺寸已超出了可同时吸取的
范围。
6）不同时吸取。
② 确认过元件释放。在这种情况下，由
于吸取坐标在生产过程中自动修正，
元件间的尺寸可能在某一时刻超出
可同时吸取的范围。
② 把“元件数据”的“附加信
息”里的“元件释放检查”，
设定为“不执行”。
<可同时吸取的范围>
吸嘴编号 同时吸取范围
501 0.075mm
500,502,503 0.15mm
504 0.25mm
505,506 0.4mm
507,508 1.0mm
例如： 在 500 号吸嘴情况下，如果
MNLA 的 L1 与 L2 之间超出
17mm±0.15mm，则不能同时
吸取。
(请参见 4-3-5-2-4 章)
6-10
第 6 章 操作故障的排除方法 Rev03
6-2 部品清单
订购部品时，请查阅部品清单部品分类、件号。
部品清单刻录在主机附件的 CD 里，请把 CD 安装在 PC 里备用。
6-2-1 部品阅览表
把部品清单安装在 PC 后，部品清单内容被登录在 PC 里。此外，部品清单内容也登录在互联
网的服务器里。用户可从电脑和互联网上查阅部品内容。
服务器里储存着最新信息。安装部品清单后立即启动部品清单，即可访问服务器
※
1
。

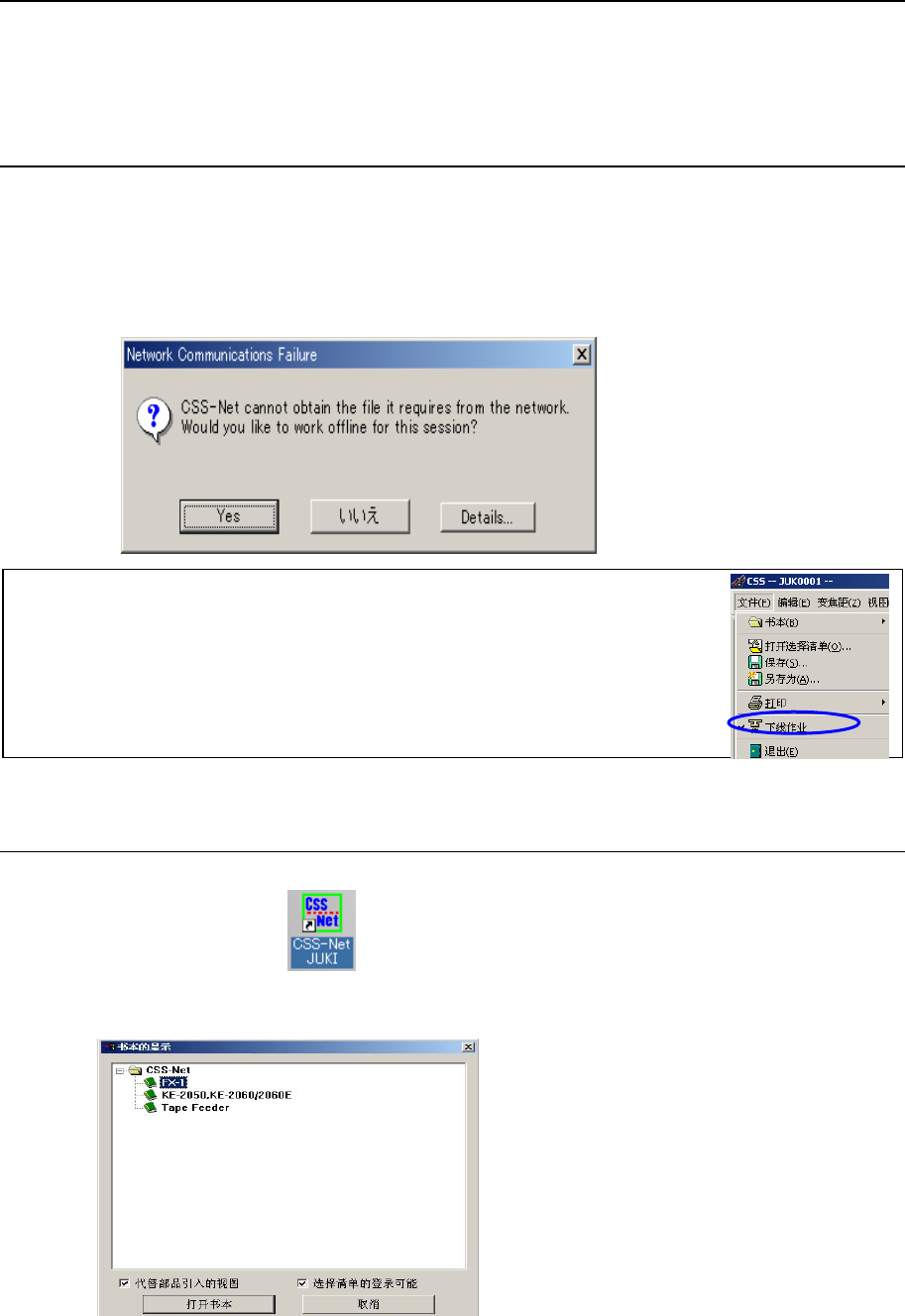

如果此时电脑没有连接上互联网时，系统会自动尝试寻找服务器，等候片刻后，显示下列画面。
这时，请选择「Yes」，随后，便可阅览登录在电脑里的部品清单内容。
6-2-2 启动方法
①请双击桌面上的图标。
②出现[书本的显示]画面。从[CSS-Net]文件夹里选择机种后，点击[打开书本]即可访问服务器，
显示部品清单的初始画面。
※ 1 在菜单里选中[文件]→[下线作业]，可查阅 PC 里最初的部品清单
内容。如果要阅览服务器上的内容时，不要选“下线作业”。
6-11
