第2章 生产 Rev03
显示定位挡块状态
ON 状态
６ 定位挡块
OFF 状态
显示 C-OUT２传感器状态。
ON 状态
７ C-OUT２传感器
无显示 OFF 状态
显示 Ready IN/OUT 信号状态。
ON 状态
Ready IN/OUT
8-1:OUT
8-2:IN
OFF 状态
显示 Board available IN/OUT 信号状态。
ON 状态
８
Board available IN/OUT
8-1:IN
8-2:OUT
OFF 状态
９ 送料器状态 显示送料器状态（含占用位置）。
兰色： 正常状态 黄色：元件用完 红色：错误状态
１０ 最差送料器 用▲表示最差的 3 个吸取率低或吸取错误多的送料器。
（在操作选项上选择“最差送料器表示方法”）
１１ 传送马达的状态
IN、CENTER、OUT
显示传送马达状态。
运行中
2-27
第2章 生产 Rev03
2-8-3-2 中断
完成预定件数的生产后即停止生产，退回生产条件画面。结束时，３色信号灯同时点亮，
表示预定件数生产完毕。
在尚未达到预定件数之前，需要要中断生产时，请先按一次<STOP>开关使生产暂停；然
后要再按一次<STOP>开关，显示如下询问提示时，单击「确定」即可停止生产。

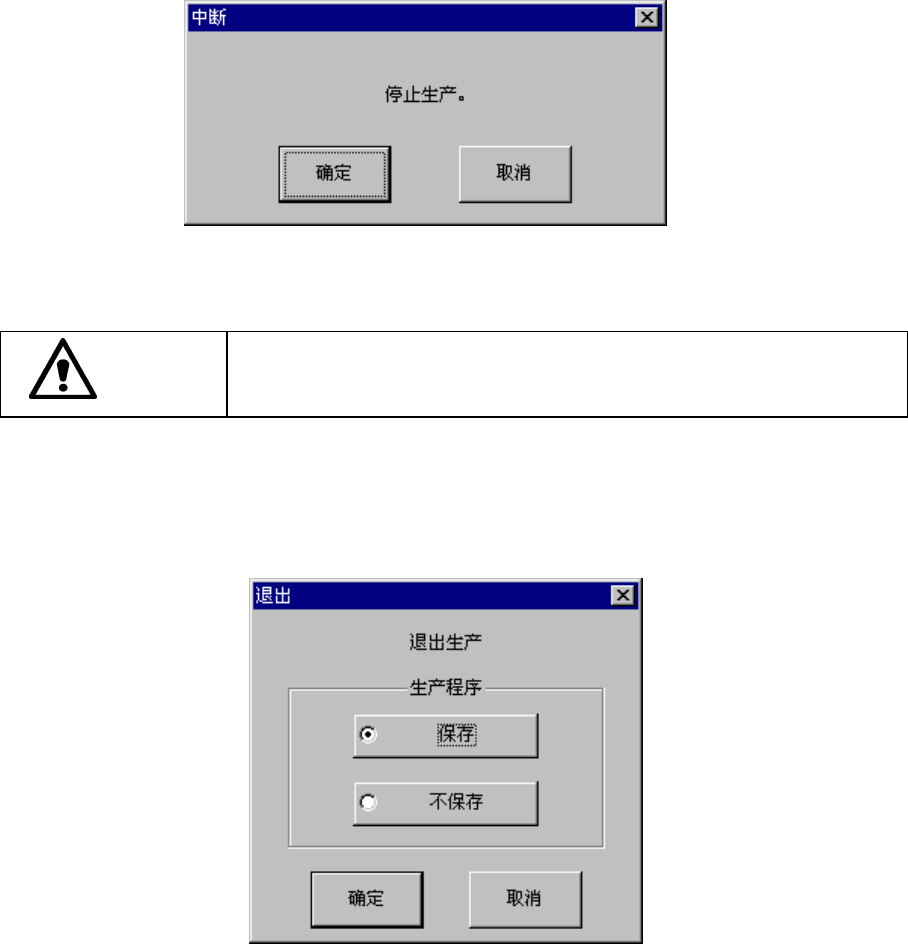

图 2.8.3.3. 确认生产中断
注意
单击「确定」后设备执行交换吸嘴的操作。为防止人身伤害，设备运行时，
切不可将手伸入设备内部，脸和头部也不要靠近机器。
2-8-3-3 退出生产
从菜单栏选择「文件」/「退出」，或单击画面右上角的
，显示如下提示：
图 2.8.3.4. 退出生产
选择是“保存”或“不保存”生产程序（含生产管理信息）后，再单击「确定」。
结束生产画面，退回主画面。
2-28
第2章 生产 Rev03
2-9 生产管理信息
当生产模式为基板生产时，生产管理信息将被保存下来。可通过本项功能，查看生产中所
保存的生产管理信息。
2-9-1 生产管理信息
1)收集生产管理信息的条件
①生产模式为基板生产，并对所有贴片点进行贴片时
②开始收集生产数据后，其后的每次生产将累计计算。如需要重新开始搜索，则须清空原有
的数据。
2)生产管理信息画面
从菜单栏选择「窗口」/「生产管理信息」，选择需要参见的生产管理信息。
图 2.9.1.1 生产管理信息（综合）菜单
3)内容
①综合管理信息
图 2.9.1.2 生产管理信息（综合）
2-29
