第2章 生产 Rev03
2-9-2 生产信息
显示每 1 张基板的生产节拍、总贴片率、总吸取率、真空值的信息。
1)生产信息显示条件
① 当生产模式为基板生产时。
② 总贴片率与总吸取率将在上一次数据的基础上累计计算。
若要刷新旧数据，需清除上一次的生产管理信息。

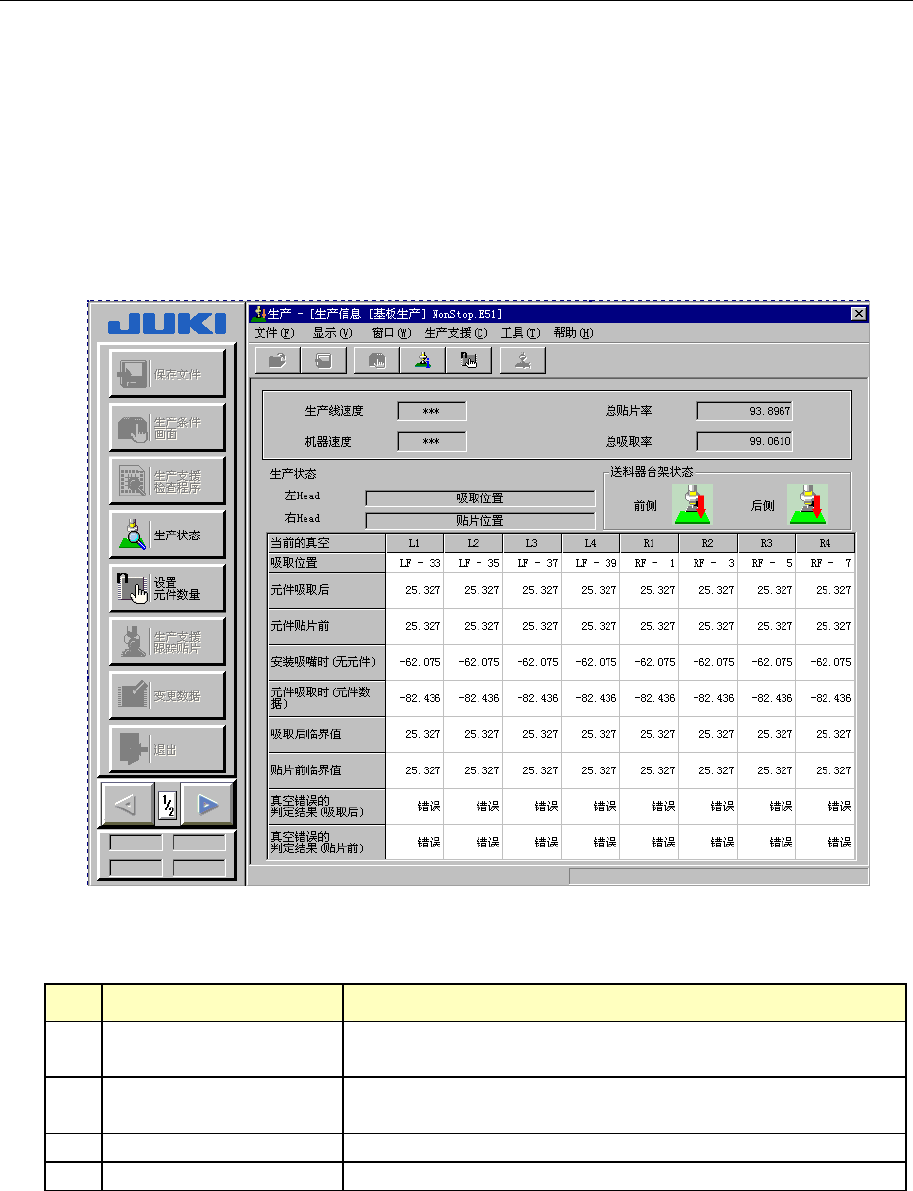

2)生产信息显示画面
在菜单栏中单击「窗口」/「生产信息」后，会显示如下画面。
图 2.9.2.1 生产信息
3)生产信息显示项目
No. 项目 内容
１ 生产线速度
表示平均生产 1 张基板，从解除第 1 个基板、到解除第 2 个
基板所需的时间。
２ 机器速度
表示平均生产 1 张基板，从一个基板夹紧完毕到解除该基板
完毕所需的时间。
３ 总贴片率 机器整体的实际贴片率。
４ 总吸取率 机器整体的吸取率。
生产信息的总贴片率和总吸取率的清除方法：
在菜单栏单击
「窗口」/「生产管理信息」/「清除」，即可清除。
在读入文件时，总贴片率、总吸取率也将被清除。
2-34
第2章 生产 Rev03
2-10 工具
2-10-1 设置元件数
为了管理剩余元件数，需要输入要管理的剩余元件数。不输入时，自动设置为“0”，则不
对剩余元件进行管理，当超出吸取重试设置限制次数时，即判断为无元件。
要继续生产时，除了调整元件使之能够正常吸取外，还应在设置元件数时清除错误。清除
错误的工作，需在设定元件时进行。

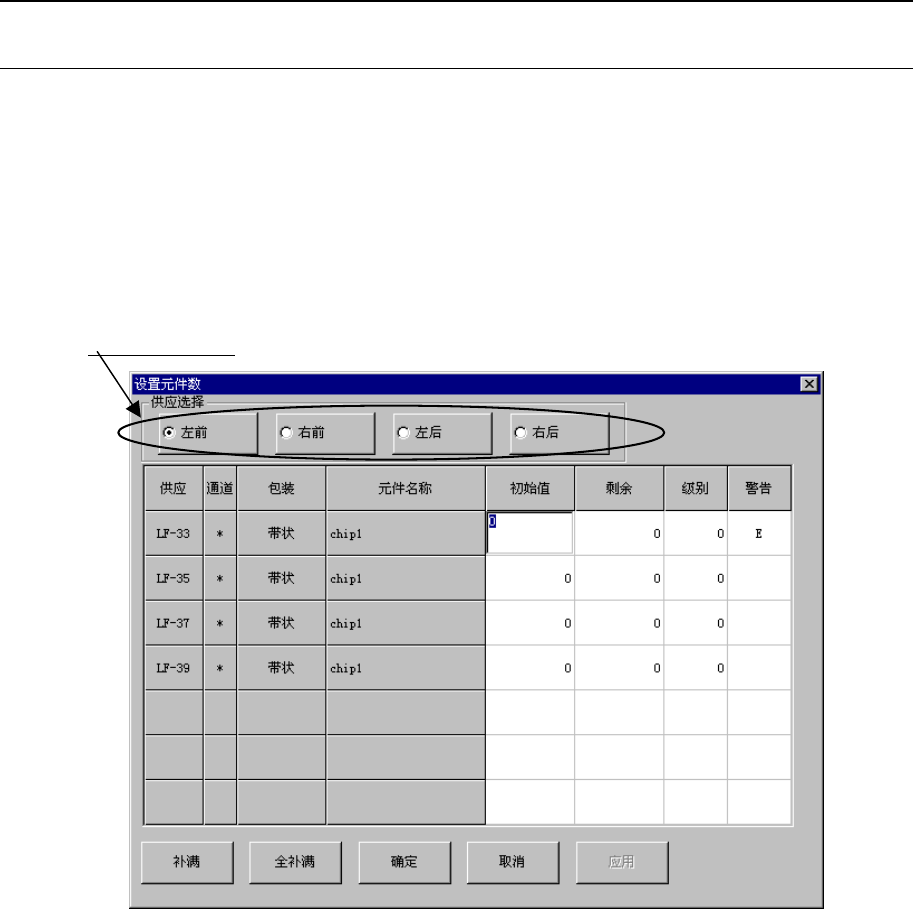

在菜单栏上单击「工具」/「设置元件数」后，显示下列元件数设置画面。
选择供应设备。
图 2.10.1.1 设置元件数画面
2-35
第2章 生产 Rev03
①设置项目
No 项目 内容
１ 初始值
•设置使用前的元件供应数量。输入初始值或变更后，将被复写到剩余数里。
•初始值为０时不进行剩余数递减管理，将继续贴片、直至重试次数超出限
定次数为止。
２ 剩余
•显示参见元件数时的元件剩余数。进行生产时剩余数随着元件吸取数量的
增加相应递减。
３ 级别
剩余数少于设置的级别时，闪烁黄色警告信号灯。
４ 警告
显示元件的供应错误。
* ：表示剩余数少于级别。
E ：表示发生吸取重试次数超出限制，停止元件吸取。
解除方法…输入剩余数或者命令补满元件。
②按钮说明
No 项目 内容
1
补满 用初始值替换选择行的剩余数，再清除全部警告。
2
全补满 对所有元件进行补满处理。
3
确定 确认[设置元件数]中的设置内容后结束。
4
取消 不确认[设置元件数]中的设置内容即结束。
5
应用 确认在[设置元件数]中的设置内容。
2-10-2 操作选项
在主画面「选项」/「操作选项」上只显示生产相关的项目。
从「生产」画面和从「选项」画面中设置，效果相同。
具体内容参见“第 5-2 章 操作选项”。
