第2章 生产 Rev03 2) 忽略 选择忽略时，显示下图。 图 2.10. 4.5 忽略选择时 显示此信息时， 按下<START>开关：忽略重试列表显示的元件（所在的层） ，继续进行下面的生产。 按下「取消」按钮：返回重试列表画面。 3) 中断 选择中断时，显示下图。 图 2.10. 4.6 中断选择时 中断生产、 支撑台下降， 进入可以取出基板的状态。 这时， 可以取下贴片头上的吸嘴， 停止 生产。 按操作面板的<…
第2章 生产 Rev03
2-10-4 重试列表
确认，并显示生产进行时重试列表出错的内容。
生产中显示所发生的具体错误及其状态。示例如下（图 2.10.4.1）：
图 2.10.4.1 重试列表显示（未贴片列表）
从生产中重试列表显示的情况中，能够判断可否继续生产。请用画面上的八个按钮，控制此后
的生产状态。
按下<START>开关后，贴片头即刻移动，开始生产。
为避免人身伤害，设备运行过程中切勿将手放入设备内部，也不要将脸和头部靠近设
备。
在按<START>开关前，务必确认设备内部无人作业。
在按<START>开关前，请确认设备附近没有会受到伤害的人。
按<START>开关前，请确认没有安装、或放置会防碍设备内部各项运行的物体(调整工
具等)。
注意
1) 重试
选择重试后，显示下图。
图 2.10.4.2 选择重试时
显示此信息时，
按下<START>开关：将从发生错误的元件开始重新贴片，进行继续生产。 这时，无元件的供
应设备会自动进行补满处理。
按下「取消」按钮：返回重试列表画面。
2-38
第2章 生产 Rev03
2) 忽略
选择忽略时，显示下图。
图 2.10.4.5 忽略选择时
显示此信息时，
按下<START>开关：忽略重试列表显示的元件（所在的层），继续进行下面的生产。
按下「取消」按钮：返回重试列表画面。
3) 中断
选择中断时，显示下图。
图 2.10.4.6 中断选择时
中断生产、支撑台下降，进入可以取出基板的状态。这时，可以取下贴片头上的吸嘴，停止
生产。
按操作面板的<STOP>开关，效果相同。
单击「中断」后，即开始吸嘴交换动作。为防止人身伤害，操作中请不要
将手伸入设备内部，脸和头也不要靠近。
注意
4) 跟踪吸取
可根据列表框显示的出错位置，调出吸取跟踪功能，确认吸取位置、进行校正。
5) 元件数
可打开元件数设置窗口管理元件数。具体参见“2-10-1. 设置元件数”。
6) 激光波形
可以显示激光波形。
具体参见「2-11-8.激光脏污」。
7) 切换显示
切换显示未贴片列表和供应设备信息。
8) 数据变更
可以变更元件数据。
具体参见“2-10-3.数据变更”。
2-39
第2章 生产 Rev03
2-11 生产时的各项处理
2-11-1 无元件
吸取元件时发生重试次数超出限制，或元件剩余数目为 0 的情况下，需要进行下列无元
件处理。
补充元件，或排除重试次数超限的原因后（补充元件剩余数等），再开始生产。
1) 选中操作选项的“无元件暂停”选项时
显示暂停画面（下图 2.11.1.1），机器暂停。

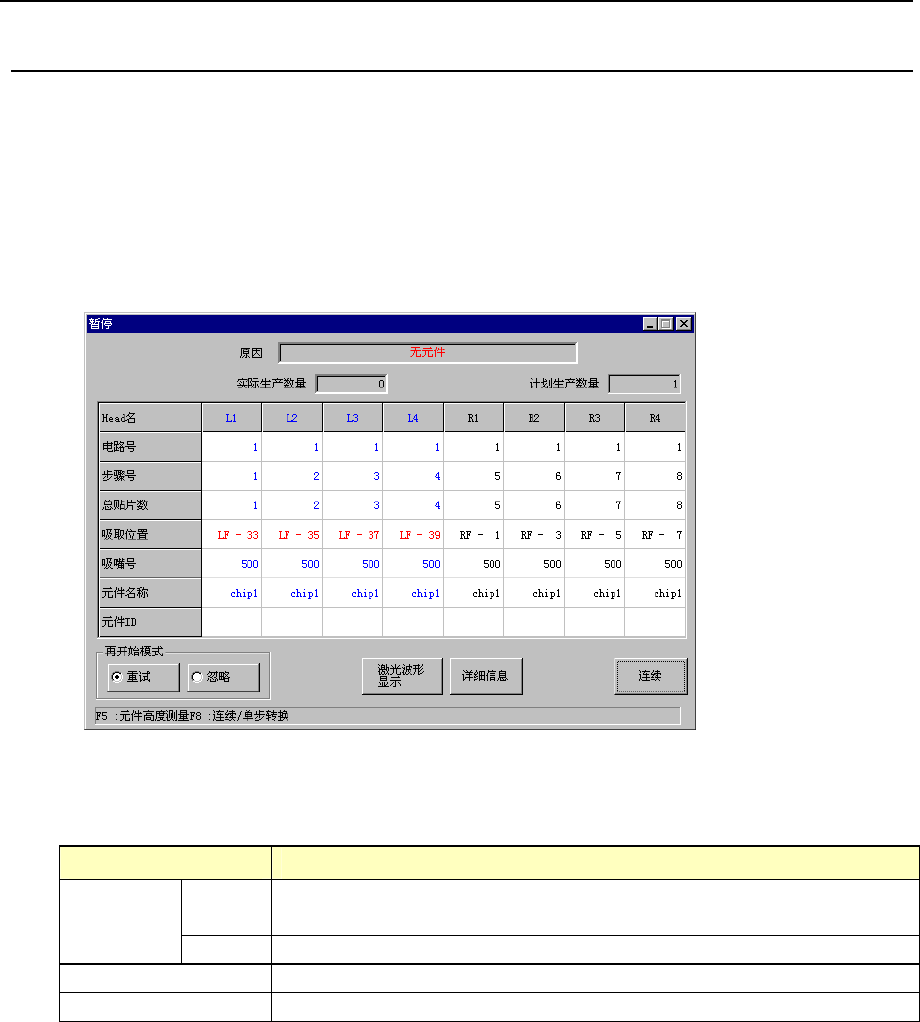

图 2.11.1.1 无元件
按钮 内容
重试 检索发生“无元件”错误的全部替代送料器，如果所有送料器都无元
件，应将这些送料器补满，从该吸取贴片循环开始继续生产。
再开始
模式
忽略 忽略该项无元件，从下次吸取循环开始继续生产。
激光波形显示 参见「2-11-8 激光脏污」。
详细信息 显示具体错误内容。
按下<START>开关后开始生产动作。按下<STOP>开关，则显示提示、并进入生产中断动作。
2-40
