第2章 生产 Rev03 2-11-7 为保护元件的暂停 在生产程序的「元件数据（扩展设定）」中设 置保护的元件，在识别时发现该元件非 正常时，机器会暂停，通知如下： 图 2.11. 7.1 保护元件暂停 请手动取下元件，选择「确定」按钮。其后，显示如下画面。 图 2.11.7 .2 暂停 按下<START>开关：元件废弃完毕后，生产再开始。 按下<STOP>开关：生产中断。 2-46
第2章 生产 Rev03
2-11-6 查出传送带浮动
当传送带浮动传感器检测到传送带浮动时，不能进入“生产开始／生产再开始”。
在生产运行中(XY 轴承移动中)检测出传送带浮动，会显示如下信息，并进入暂停。若在
“机器设置”中已设置了传送带浮动时立即停止，则会立即进入“生产异常停止”。

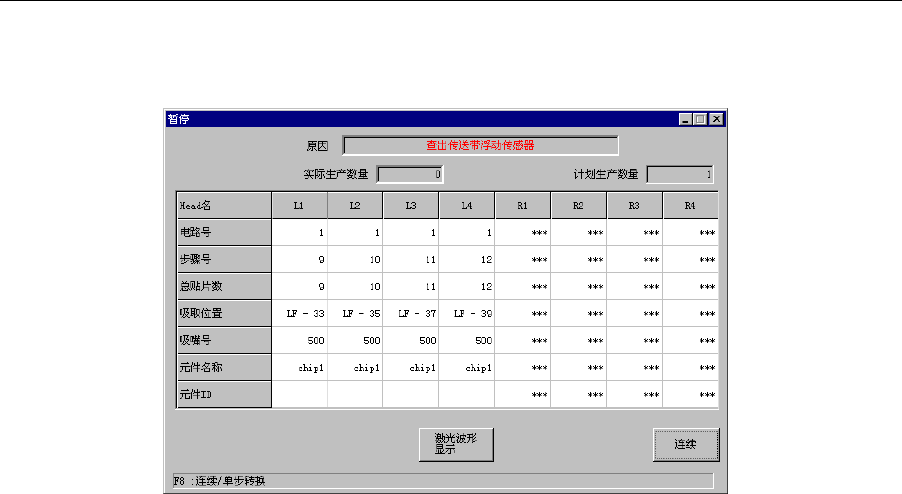

图 2.11.6.1 查出传送带浮动
必须正确安装送料器，排除传送带浮动因素后，才可按下<START>开关。
显示上面画面时，按下<STOP>开关后，生产动作转入停止。
2-45
第2章 生产 Rev03
2-11-7 为保护元件的暂停
在生产程序的「元件数据（扩展设定）」中设置保护的元件，在识别时发现该元件非
正常时，机器会暂停，通知如下：

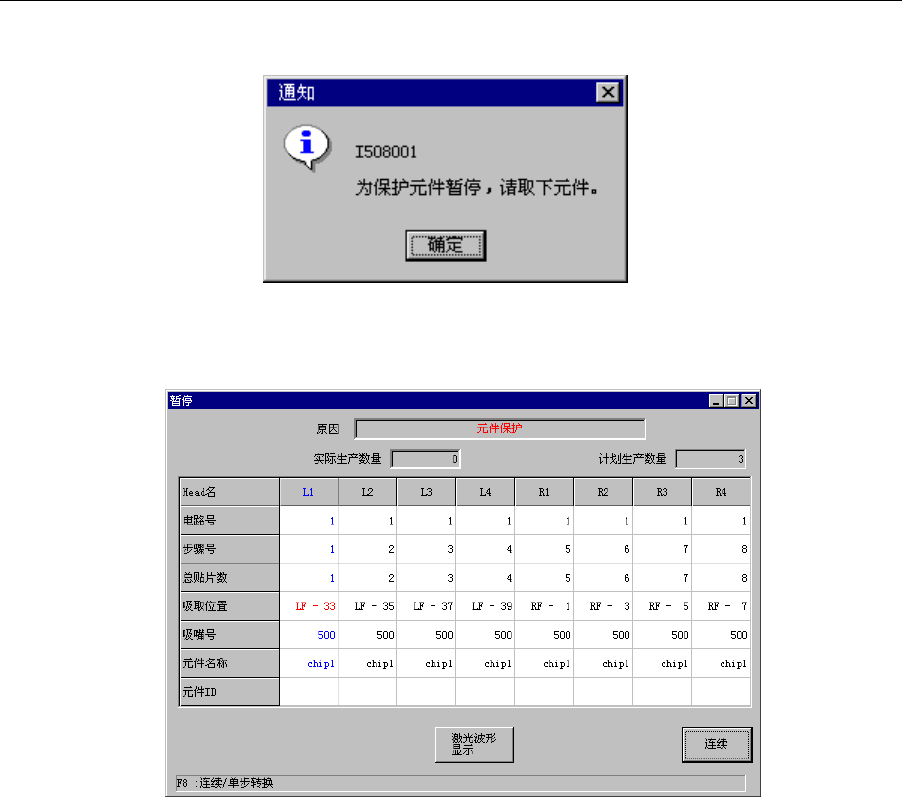

图 2.11.7.1 保护元件暂停
请手动取下元件，选择「确定」按钮。其后，显示如下画面。
图 2.11.7.2 暂停
按下<START>开关：元件废弃完毕后，生产再开始。
按下<STOP>开关：生产中断。
2-46
第2章 生产 Rev03
2-11-8 激光脏污
选中操作选项“生产（功能２）”标记中的“检查激光传感器清洁度”选项后, 在基板
传入时将进行激光脏污检查，检测出激光脏污时，机器暂停。
检测出激光脏污时，该贴片头编号显示蓝色。
贴片头移动到前面后暂停。此时，请擦去激光脏污。

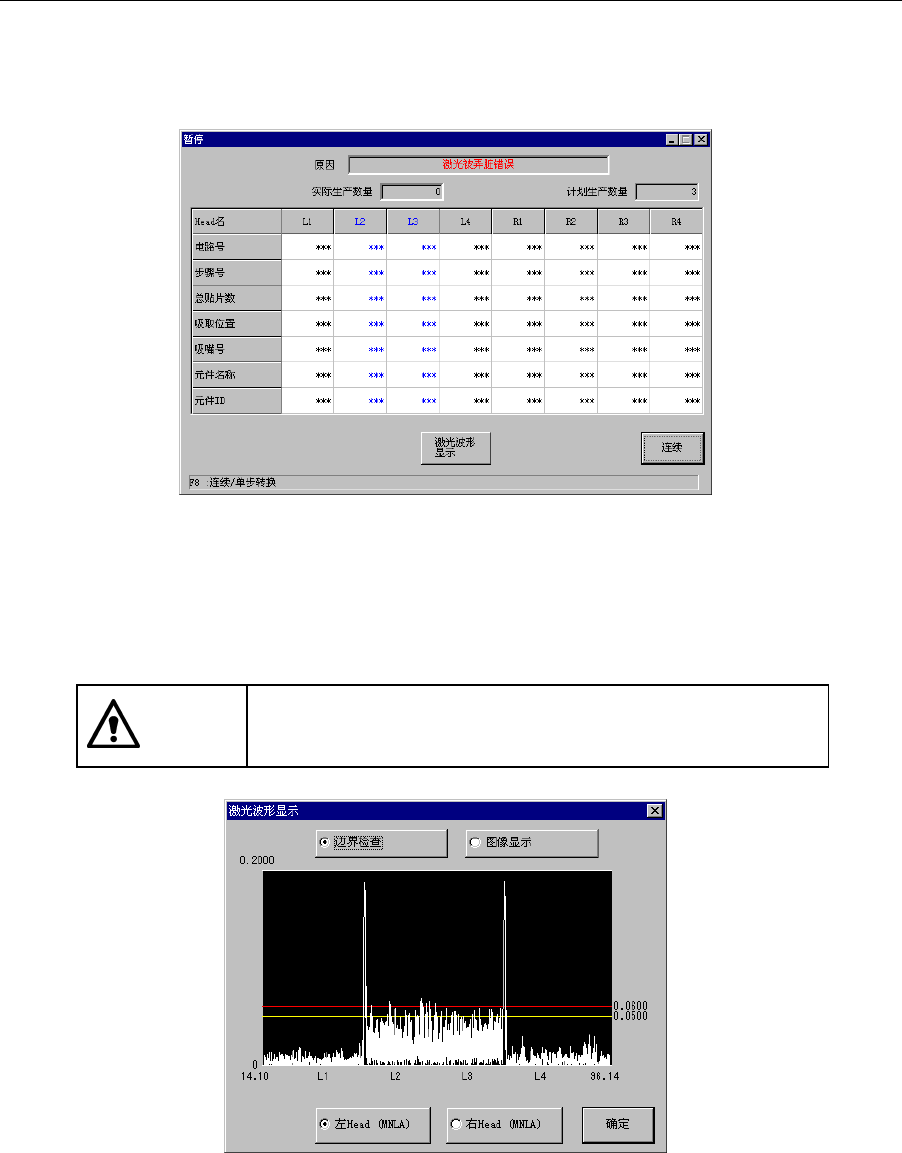

图 2.11.8.1 暂停
●「激光波形显示」按钮
因激光脏污出错、芯片站立出错、激光识别出错、异类元件错误时，会出现＜激光波形显
示＞。
按下＜激光波形显示＞按钮，可显示边界检查结果。
注意
单击「激光波形按钮」后，机头将上下移动检查激光脏污，
请务必注意安全。
图 2.11.8.2 边界确认显示
按「左 Head(MNLA)贴片头」：显示左贴片头边界的检查结果。
按「右 Head(MNLA)贴片头」：显示右贴片头边界的检查结果。
2-47
