第2章 生产 Rev03
2-11-11 循环停止
按下<SINGLE CYCLE>（单循环）开关后，该基板完成贴片被传送出来后，即停止生产。
这种情况，视为生产正常结束。
若在操作选项“生产（功能 2）”标记中选中“循环停止时不搬出基板”选项时，则完成基板
贴片后不传出基板，在解除基板后进入暂停状态。
按下<START>开关后，继续生产操作。
按下<STOP>开关后，生产中断。
<SINGLE CYCLE>（单循环）开关只在进行生产时有效。
2-11-12 重夹后生产
重夹后生产是指：生产开始时因传送道上有基板而不需传入基板，可再夹基板继续生产
的方式。
通常情况下，重夹后生产是发生在生产异常停止时，或用户停机时，基板未从传送道中
收回的情况下，直接恢复生产时采用的一种措施。
注意
１．生产再开始前已读取生产文件，但中途结束了生产画面时，因
对生产中断时的传送道上状况不明，容易发生次品、误贴片。
２．重夹后生产中，如基板尺寸过大、或过重，有可能无法重新夹紧。
2-53
第2章 生产 Rev03
2-11-12-1 生产开始前处理
生产开始前的处理有两种不同的画面：
（ａ）有继续生产文件时
（ｂ）没有继续生产文件时

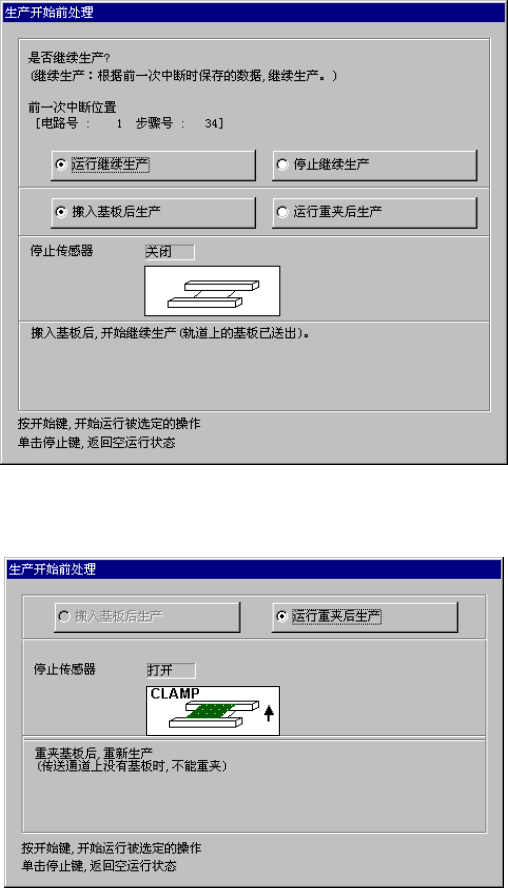

图 2.11.12.1(a) 有继续生产文件时
图 2.11.12.2 (b) 没有继续生产文件时
按下<START>开关：开始执行选定的操作。
按下<STOP>开关：返回空运行状态。
2-54
第2章 生产 Rev03
2-11-13 重新返回原点
是指重新启动返回原点的功能。也可用于锁定（各种轴）伺服。
2-11-13-1 重新继续返回原点
按下＜ORIGIN＞键，显示下列返回原点画面时，可选择返回原点，或锁定伺服。
图 2.11.13.1 重新继续返回原点
「伺服锁定」 ：锁定各轴伺服，把传送支撑板移动到等待位置。
「全部初始化」 ：全轴返回原点。
「取消」 ：不返回原点，退出返回原点画面。
2-11-13-2 重继续返回原点的条件
要显示重返回原点的画面，前提是必须全轴返回原点。
但因切断伺服电源的非同步性，可否返回原点，各种设备具体情况不同，请见下表：
No. 非同步现象 重返原点
１ 主机异常停止 ×
２ 传送带浮动瞬间停止 ○
３ 各轴限位传感器触发 ×
4 各轴报警 ×
5 关闭电源（CE 机） ○
◆ 发生下列情况时，不能执行重返原点。
① 未完成全轴返回原点时。
② 实行了重返原点，但未完成时。
2-55
