Dek Printer Training 29/70 25 June 2006

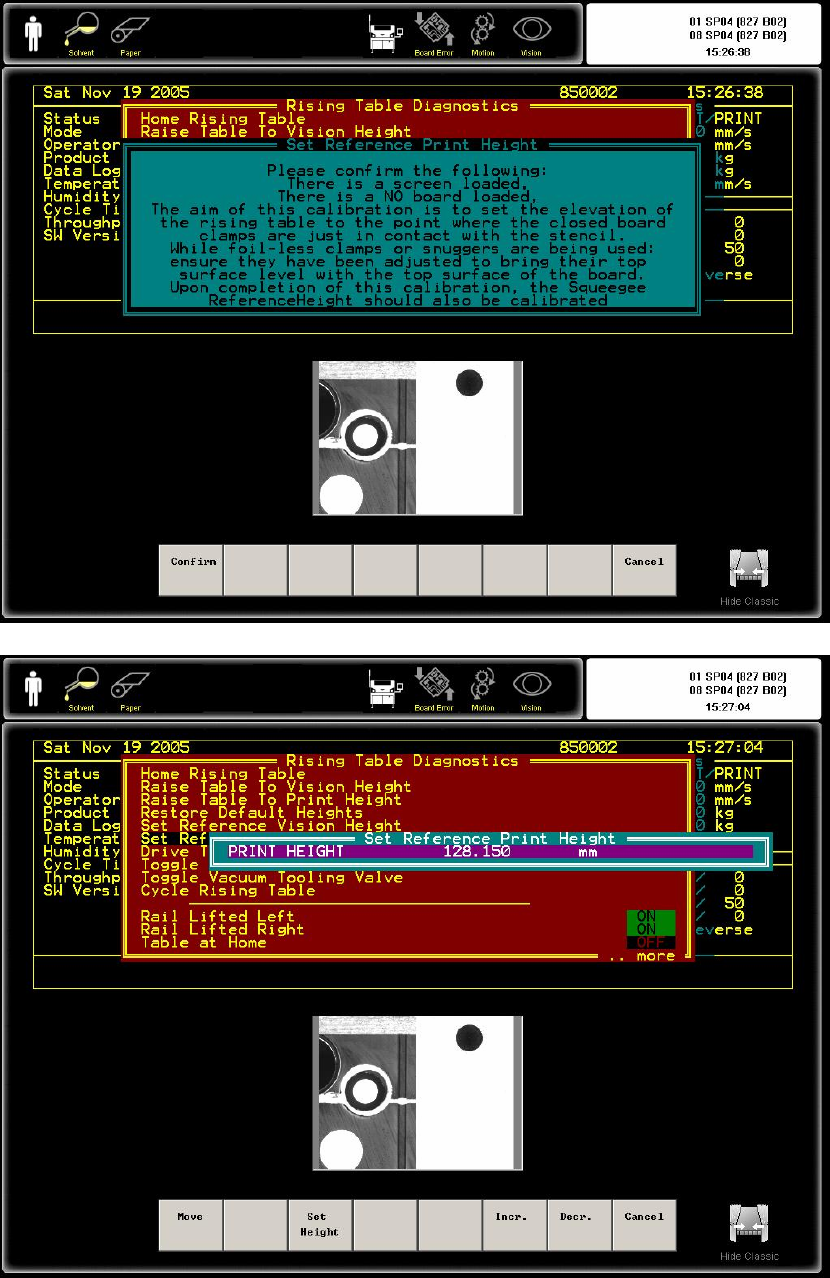

24. Squeegee print height calibration(In Diagnostic menu)
• Select Calib Machine menu
• Select Pressure
• Select Continue
• Select Step up /Step down to adjust the squeegee pressure
• It will setup the Front & Rear Squeegee pressure.
DEK 印刷机调机教材
1、正确了解程序中的每一参数
在生产过程中，我们在做新程序的过程中，目前的做法是在一个老的程序的基
础上进行“修改”而获得我们所需要的程序，尽管如此，我们还是有必要了解在
SETUP 状态下 EDIT 菜单中各项参数的含义和使用、调整方法。
• Product Name 产品名称，最多可接受不包含标点的 8 个字符。
• Product ID 是对产品的说明性文字，没有实质性意义，最多 32 个字符，
屏幕会显示头 20 个字符。
• Product Barcode 产品条形码，最长 20 个字符。目前我们没有使用。（仅
Dek Printer Training 30/70 25 June 2006
265GSX 可使用）
• Screen barcode 对应产品的钢网的条形码，目前我们没有使用。
（265GSX ）
• Dwell Height 刮刀停留高度（主要用 于观察滚动条的情况） 最小 5mm
最大 40mm
增量 1mm 缺省 30mm
• Dwell Speed 刮刀运动到 Dwell 高度的速度 最小 10mm/sec 最大
30mm/sec
增量 1mm/sec 缺省 24mm/sec
• Screen Adapter 钢网类别，选项有
NONE,255,SANYO,HERAEUS,20X20,12X12
• Screen Image 钢网框架定位选择，有 EDGE 和 CENTRE 两个选项，其
中 EDGE 只 适用于 SANYO 和 FUJI 钢网框。
• Custom Screen 用于对钢网位置的定义和调整，我们多数情况使用
DISABLED。
• Board Width 板宽，40--508mm,增量 0.1mm
• Board Length 板长，50--510mm,增量 0.1mm
• Board Thickness 板厚，0.20--6.0mm,增量 0.01mm
• Print Speed 印刷速度，2--150mm/sec，增量 1mm/sec
• Flood Speed 未用
• Print Front Limit 从板的前边沿到印刷起点位置的距离，0--板宽，缺省
0mm
• Print Rear Limit 从板的后边沿到印刷起点位置的距离，0--板宽，缺省
0mm
• Front Pressure 前刮刀压力，0--20kg，增量 0.2kg
• Rear Pressure 后刮刀压力，0--20kg，增量 0.2kg
• Flood Height 未用
• Print Gap 在印刷时，PCB 板和钢网之间的间隙，0-6mm,增量 0.025mm
• Underside Clearance 定义 PCB 板底面和机器顶针顶端间的距离，主要
是针对底面有组件的板而言。3-42mm，增量 1mm,缺省 19mm
• Separation Speed 印刷完成后钢网和板在最初 3mm 距离内的分离速度
0.1--20mm/sec ，增量 0.1mm/sec
• Separation Distance 分离距离。0--3mm,增量 0.1mm,缺省 3.0mm
• Board Count 印刷板数量设置，0--500Boards,0 为无穷大
• Print Mode 印刷模式，我们的程序全部选择 Print/Print 模式。
• Print Deposits 选择一块板的印刷次数，1，2 或 3，默认为 1
• Screen Clean Mode 1 钢网清洗模式 1,WET,DRY,VAC,NONE
• Screen Clean Rate 1 钢网清洗频率，0--200，增量 1
• Screen Clean Mode 2 钢网清洗模式 2, WET，DRY,VAC,NONE
• Screen Clean Rate 2 钢网清洗频率，0--200，增量 1
