KE-2070_2080_InstructionManual_C_Rev01.pdf - 第101页
第 1 部 基本编 第 1 章 设备概要 1- 81 1-5-11 硬件安全拆卸 是指的安全拆除USB盘的功能。 （1）从菜单上的“文件”选择“硬件安 全拆卸”后，会显示如下“安全删除硬件”对话框。 图1-5-11 安全删除硬件对话框 （2）按下“停止”键后，即可自动拆卸硬件。 在接通电源状态下要拆卸USB时，请务必通过 安全删除硬件的对话框，停止其功能后再 拆卸下来。（在生产中，请不要插入USB） 插入 USB 后，有时会显示“检查出…
第 1 部 基本编 第 1 章 设备概要
1-
80
1-5-10 保存图像数据 FD
在生产中，可利用本项功能按Ctrl+F2键，把显示错误信息的图像文件、或在读出图像错误信
息机器暂停时，把对话框显示错误的图像文件保存在软盘里。
操作方法如下：
(1)把软盘插入软驱。
(2)点击菜单上的“文件”，再点击下拉菜单上的“保存图像数据FD”。画面上出现对话
框，问是否要“软盘上保存图像数据”。

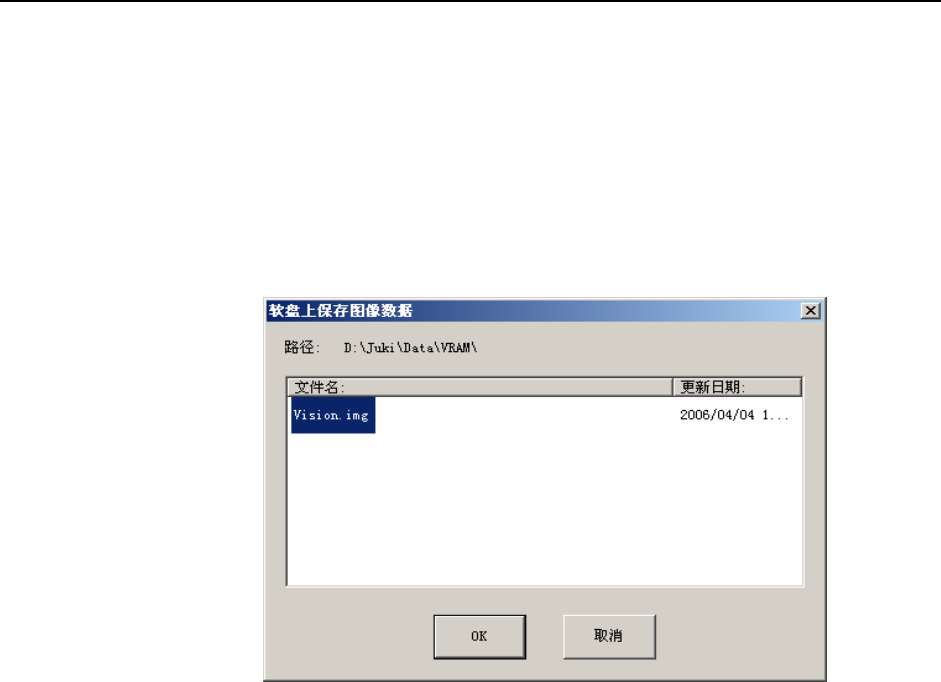

图1-5-10 软盘上保存图像数据
(3) 按“OK”按钮后，图像数据就保存在软盘里了。数据保存成功后，对话框自动关
闭。
(4) 如果不想保存图像数据、要退出对话框，请按“取消”键。
* 如果画面提示“软盘容量不足”，请更换一个有足够容量的软盘，再存一次。
若图像文件的容量超过软盘容量，必须把文件分存在若干个软盘里。出现这种情况时，
画面上会提示。请按提示操作，更换软盘。
* 软盘驱动器系选购件。没有软盘驱动器则不能使用该功能。
第 1 部 基本编 第 1 章 设备概要
1-
81
1-5-11 硬件安全拆卸
是指的安全拆除USB盘的功能。
（1）从菜单上的“文件”选择“硬件安全拆卸”后，会显示如下“安全删除硬件”对话框。
图1-5-11 安全删除硬件对话框
（2）按下“停止”键后，即可自动拆卸硬件。
在接通电源状态下要拆卸USB时，请务必通过安全删除硬件的对话框，停止其功能后再
拆卸下来。（在生产中，请不要插入USB）
插入 USB 后，有时会显示“检查出新硬件”对话框。
有的 USB 要求重新起动，若要重新起动，请重新进行刷新 C 盘的操作。
（参见 1-6 章 ）
注意
第 1 部 基本编 第 1 章 设备概要
1-
82
1-6 C 盘的更新操作
本机为保护操作系统，采用 EWF（Enhanced Write Filter），对 Windows 使用的 C 盘进行了
Rom 化。
重启时在 C 盘中写入的内容将被删除，因此，要更新操作系统的信息时，必须进行更新 C 盘的
下列操作。
（1）启动命令提示符
（当用户的级别是维护员以上级别时，可以从 Windows 的开始资菜单启动命令提示符。要
从资源管理器启动时，执行“C:\Documents and Settings\KE2000\开始 菜单\程序\附件
\命令提示符”进行启动。）
（2）在控制台窗口（console window）（DOS 画面）上，输入“ewfmgr C: -commit”。
会出现如下画面。

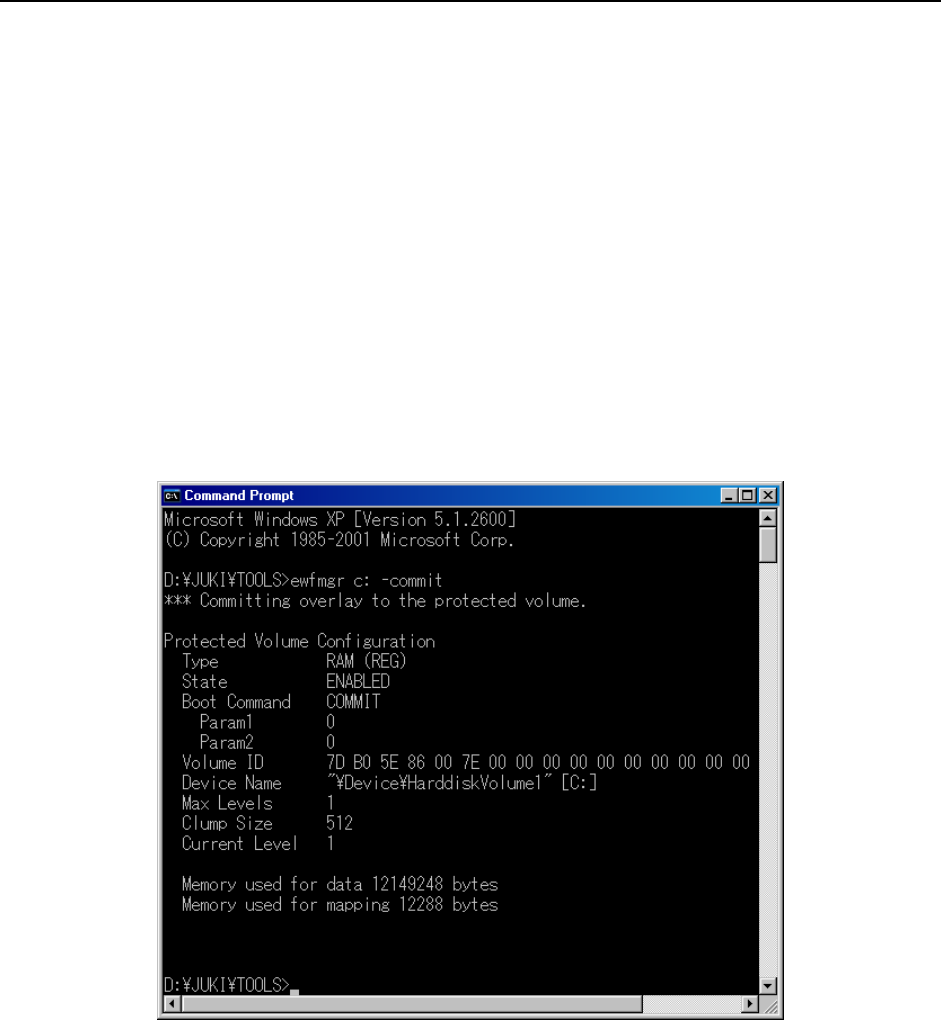

图 1-6 C 盘更新操作画面
（3）请关闭 Windows，重启设备。
关闭时，仿真保存在主存里的信息，即被写入 C 盘。
