2-10-6 检查
能够进行验证(单独/连续)检查、SOT(单独/连续)检查和激光高度检查。
将实际元件安装到贴片头上后，对各硬件进行各种检查。
2-10-6-1 单独验证/连续验证（选项）
检查方形芯片元件在送料器台架的钩挂错误。与用程序(元件数据)设定的阻抗值、容量、极
性信息进行比较、检查。请在生产前实施。
1) 验证功能
验证中，有“连续检查”和“单独检查”2种模式。
以下列出了各模式的功能。
表 2.10.6.1.1 检查模式内容与菜单
工具菜单 运行模式 运行内容
单独验证 单独检查 对连续检查模式中出错的元件进行个别检查。
连续验证 连续检查
检查生产程序数据内的所有元件/条件一致的产品。
◆可以通过单独模式，对在检查中因某种原因而失败的
元件进行个别检查。
第 1 部 基本编 第 2 章 生产
2-80
2) 各种动作
① 吸取中使用的贴片头
吸取贴片头为自动选择。优先使用已经安装完成的吸嘴，以减少吸嘴更换次数。根据吸嘴
的安装情况，每次检查时，贴片头有可能不同。
② 贴片对象元件
贴片对象元件为方形芯片。
③ 检查后的元件返回
检查后的元件将被放回原来的位置或被废弃。
如下(表2.10.6.1.2)所示，根据包装而有所不同。废弃场所应根据元件数据中的“元件废
弃”设定进行废弃。由于1mm以下的元件在归还时可能会出现元件站立、倒置等情况，所以
请根据图2.10.6.1-1“废弃确认”来选择具体动作。
表 2.10.6.1.2 元件归还/废弃的条件
包装 条件 1 条件 2 返回 废弃
32mm 送料器 － ○
外形尺寸短边 1mm 以下
确认 *1
带式
32mm 送料器以外
外形尺寸短边
1mm 以上
○ －
外形尺寸短边 1mm 以下
确认 *1
散装 －
外形尺寸短边
1mm 以上
○ －
托架
○ －
MTC
○ －
MTS
○ －
管式
－ ○
*1 将显示询问，请选择归还或废弃元件。连续检测时，会在开始前进行询问。
图 2.10.6.1.1 废弃确认
④ 吸取用供应装置的选择
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据中吸取元件。
只有单独检查可根据需要更改供应装置。(参见图2.10.6.1.3)
第 1 部 基本编 第 2 章 生产
2-81
⑤ 改变吸取坐标
无法顺利吸取时，可用手动输入或使用HOD设备进行坐标示教，改变吸取坐标。
3) 单独验证
请从菜单栏中选择“工具”/“检查”/“单独验证”。
以列表显示“元件数据”中验证被设定为“是”的方形芯片。
请选择需要检查的元件，单击“单独检查”。

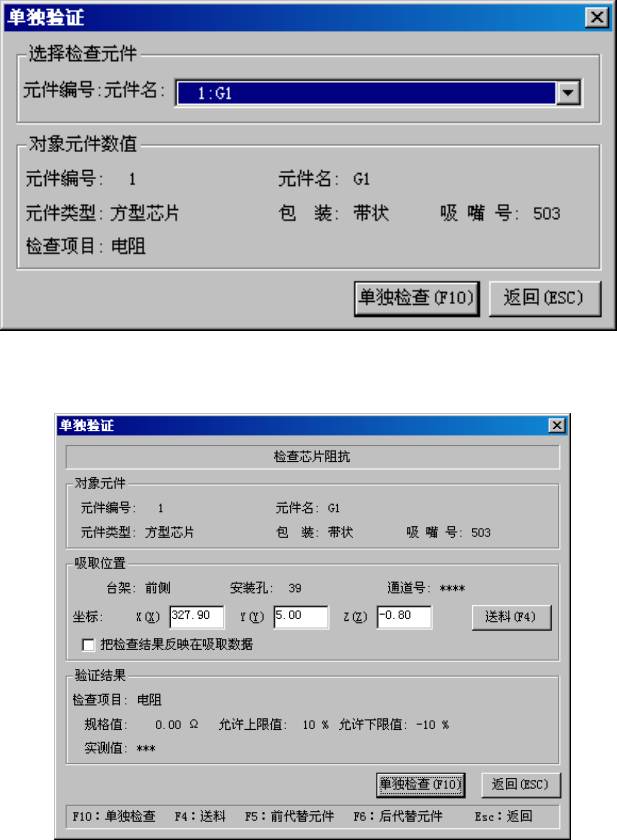

图2.10.6.1.2 单独验证元件选择画面
显示如下画面：
图 2.10.6.1.3 执行单独检查画面
① 对象元件
显示元件的内容。
