第 1 部 基本篇 第 2 章 生产
2-148
显示 内容
详细错误 通用图像元件(包括一部分的 BGA 元件)的详细错误代码。
指定电极 扩展引脚插头元件的图像数据中指定的引脚数量。
检测电极 扩展引脚插头元件中，实际识别的引脚数量。
直径 查出直径、变形等异常的球的实际直径。(0.1um 单位)
要素 通用图像元件中，引起错误的要素组号。
图像数据中定义的顺序和要素组号是相同。
横分段 分段识别间距(横方向)在生产程序与实际移动量不同时，作为指
定量差分(与实际)来输出。
纵分段 分段识别间距(纵方向)在生产程序与实际移动量不同时，作为指
定量差分(与实际)来输出。
距离 在通用图像元件中，如果要素组之间的距离与生产程序中指定的
距离有很大的差异时，作为那个距离的差分来输出。
边 角度 查出角度错误时的角度差分
第 1 部 基本篇 第 2 章 生产
2-149
2-11-16 生产开始前 IC 贴片头确认吸嘴分配（仅 KE-2080）
因为通过 IC 贴片头不能识别吸嘴，在生产开始时要通过 LNC60 的激光贴片头确认 IC 贴
片头使用的吸嘴的分配。在选中“操作选项”-“生产开始前确认 IC 贴片头的吸嘴分配”选
项时此功能有效。没有选中时，即使通过吸嘴分配的吸嘴有错，因为不进行判别，有可能造
成吸嘴等损坏，要非常注意。
当检测出与吸嘴分配不一致的吸嘴时，在显示错误提示后，将返回生产空运行模式。在
这种情况下，请在机器设置中检查吸嘴分配。

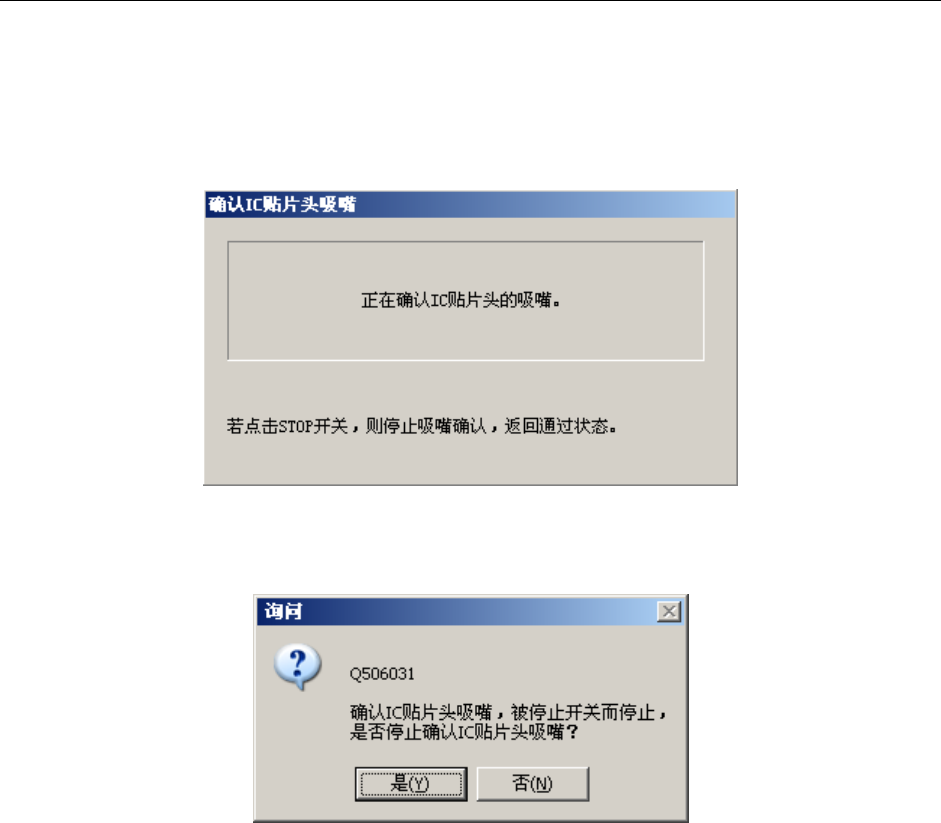

图 2-11-16-1 确认 IC 贴片头吸嘴对话框
在确认 IC 贴片头中按下<STOP>开关时，显示如下询问信息。
图 2-11-16-2 询问是否停止确认 IC 贴片头吸嘴
选择“是”则返回生产空运行模式。
选择“否”则继续确认 IC 贴片头吸嘴。
◆ IC 贴片头中，短边 3mm 以下的元件、CDS 检测不出的尖端极细的吸嘴(500 号、501 号、
502 号、503 号、509 号吸嘴)、异形吸嘴不能使用。
第 1 部 基本篇 第 2 章 生产
2-150
2-11-17 带回了贴片元件
元件贴片后，在吸取位置移动时用激光检查吸嘴尖端部，确认是否带回元件。若发现带回元
件，可能造成贴片错误，会显示错误信息，并结束生产。

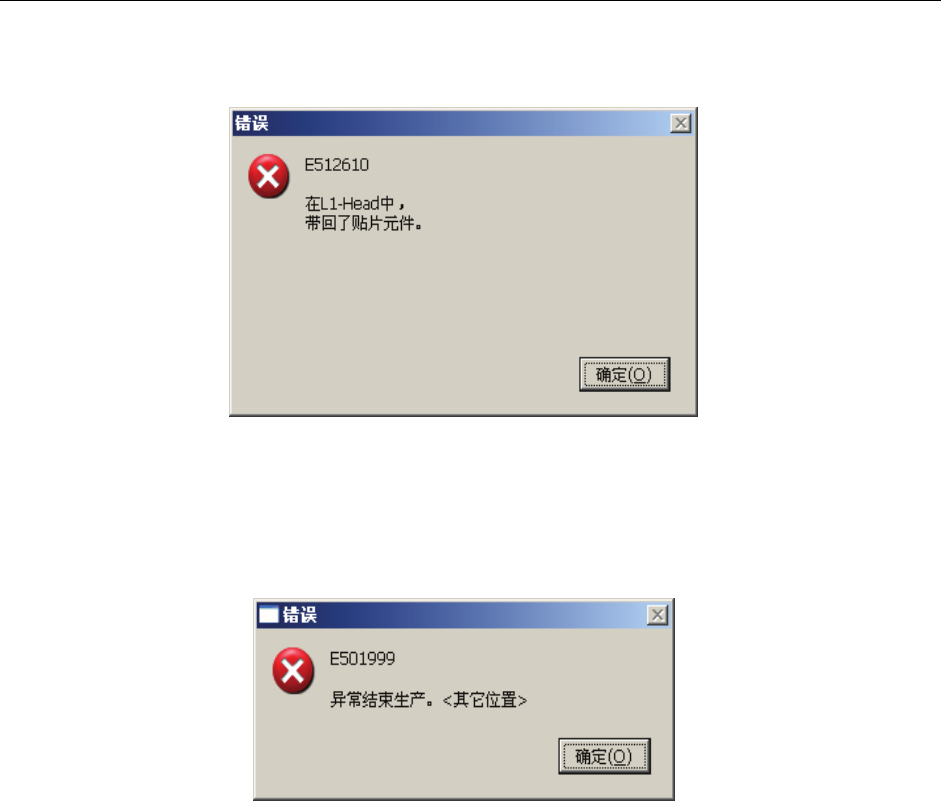

图 2-11-17-1 检查带回元件错误信息
选择“确定”后，会显示异常结束生产的信息。
选择“确定”后结束生产。错误发生后，请检查吸嘴尖端是否附着元件。并检查所使用的吸
嘴是否磁化、吸嘴尖端是否沾上焊锡、吸嘴尖端的橡胶是否熔化。
