第 1 部 基本编 第 3 章 维护
3-12

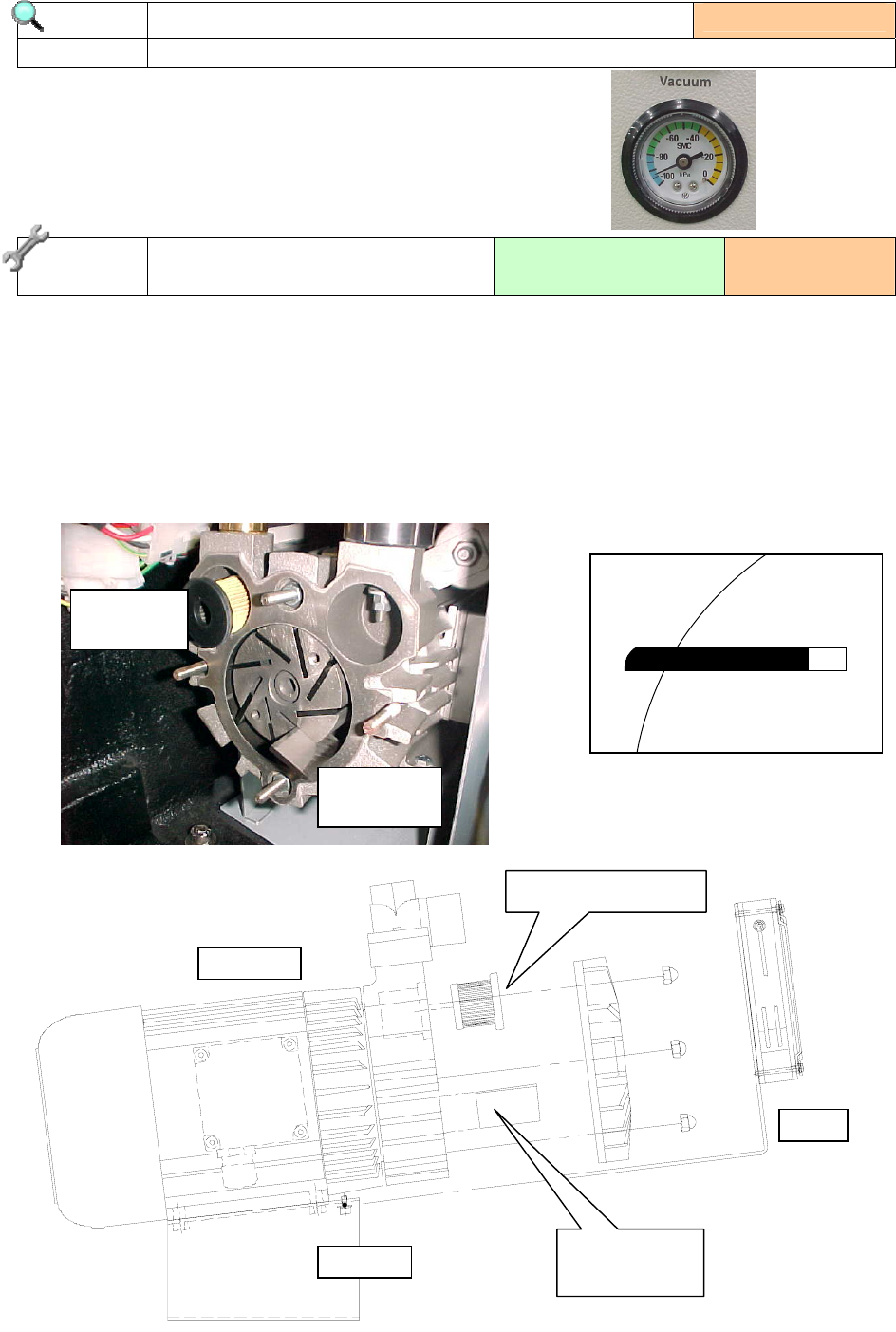

1）请根据设备正面的负压表，确认真空泵运转时的真空压。
* 没有进行真空运作。
2）如果真空表的数值低于-80kPa（绿色区域），请按以下要点
检查过滤器，如果过滤器太脏，请更换过滤器。
1) 确认真空泵没有运行，运行后没有出现高温。
2) 取下主机正面的盖子，拧松泵正面固定风扇组的 M4 螺丝，向前方卸下。
3) 用 BOX 扳子拧松固定泵套的 4 处六角螺栓，把套卸下来。
4) 从凹处把过滤器卸下来，检查脏污程度。（太脏时要更换）
5) 从旋转部槽拔出挡板后，进行更换。（1 套 8 枚）
※挡板的方向请参见下图。
6) 按上述逆顺序进行安装。
7）请确认再运转后没有异常声响，负压表数值高于-80kPa。
・挡板的安装方向
检查项目
・
3-2-11 过滤器（真空泵、选装项）
实施频度 ：参见下面
检查内容 检查过滤器有无脏污
更换 更换过滤器及挡板
使用工具 ：
六角扳手、BOX 板子
更换频度 ：1.5 年
挡板（×８）
（40061995）
过滤器
（40061996）
真空泵
M4 螺栓
风扇组
过滤器（40061996）
挡板（×8）
（40061995）
第 1 部 基本编 第 3 章 维护
3-13
3-3 清扫
1) 请检查Ｘ轴单元和Ｙ軸单元轨道上有无附着垃圾、灰尘，并清扫干净。
把黄油揩干后，请涂抹新黄油。
＜Y 轴动力制动器解除开关＞
在装置左侧下面的位置设有解除 Y 轴制动器的开关（使 Y 轴马达 Free 的开关），供
保养时使用。
解除该开关后，很容易用手动方式把贴片头（X 轴）在 Y 方向上移动。
・
通常状态
・
解除状态
清扫部位
・
3-3-1 XY 轴直动单元
实施频度 ： 每月
清扫内容 除去轨道上的灰尘、脏黄油 使用工具 ：毛刷、抹布 使用黄油 ： EP2
X 軸直動ユニット
Y 軸直動ユニット
X 轴直动单元
Y 轴直动单元
危险
在通电状态下操作很危险。请务必在切断装置的电源后再进行操作。
卸下开关照后
再操作。
开关罩
第 1 部 基本编 第 3 章 维护
3-14
1) 请把各种传送传感器上面附着的灰尘和垃圾清除干净。
沾污去除不掉时，请沾少量的酒精（IPA）清扫。
1) 检查 CAL 块① 上面和第一标记②上有无灰尘等异物，有异物时请进行清扫。
若第一标记处有脏污，可能导致返回原点异常。
若是脏污去不掉，请沾少量酒精（IPA）进行清扫。
清扫部位
・
3-3-2 各种传送传感器
实施频度 ： 每月
清扫内容 清扫传感器视窗 使用工具：抹布 推荐溶剂 ： IPA
清扫部位
・
3-3-3 CAL 块
实施频度 ： 每周
清扫内容 清扫 CAL 块 使用工具：抹布 推荐溶剂 ： IPA
ウェイトセンサ
STOP センサ C-OUT センサ
搬送方向
IN センサ
OUT センサ
イン
プ
ット
バ
ッファ
ステーション
センター
ステーション
アウト
プ
ット
バ
ッファ
ステーション
①
②
等待传感器
停止传感器
C-OUT 传感器
搬入传感器
传
送
方向
搬出传感器
搬入（缓冲）
传送带
中心
传送带
搬出（缓冲）
传送带
