第 1 部 基本编 第 1 章 设备概要 1-14 垂直照明 角度照明 4 1-2-1-6 OCC 的构成 摄像机检测出基板标记的位置，并自动进行校正。 标准配备有同轴反射照明与偏光过滤器。 图 1-2-1-9 OCC 单元的各部分名称 ② ① ③ ④ ⑤ ① CCD 摄像机 ② OCC 镜头 ③ OCC 灯光单元 ④ 偏光过滤器 ⑤ 照明 LED 基板
第 1 部 基本编 第 1 章 设备概要
1-13

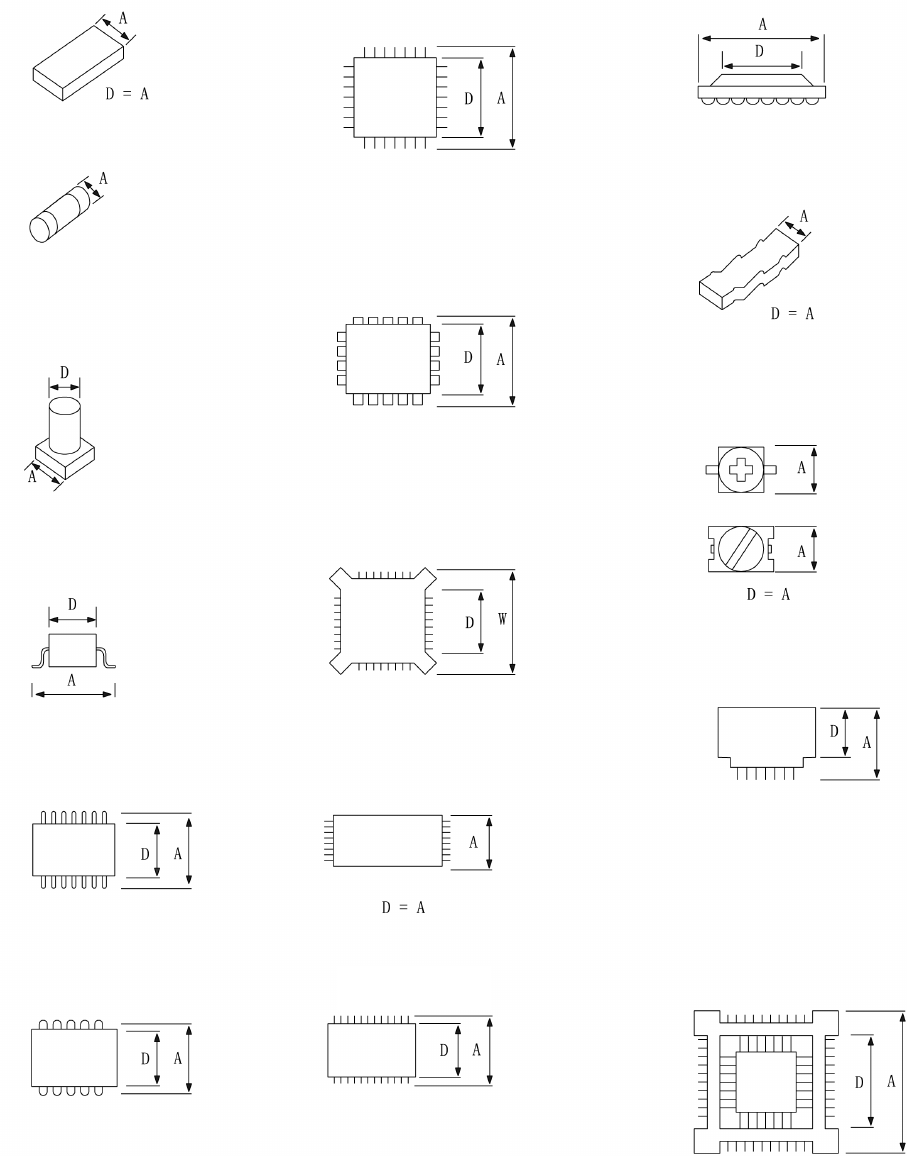

3) 各种元件的最小元件宽度(Ｄ)
(12)BGA
(8)PLCC
(7)QFP
(2)圆筒形芯片
(1)方形芯片
(13)网络电阻
D = A + 0.5mm
(14)微调电器
(16) 鸥翼式插座
J
引脚插座
(11)TSOP2
(6)SOJ
(5)SOP
(10)TSOP
(15)单向引脚连接器
(9)BQFP
(4)SOT
(3)铝电解电容
第 1 部 基本编 第 1 章 设备概要
1-14
垂直照明
角度照明
4
1-2-1-6 OCC 的构成
摄像机检测出基板标记的位置，并自动进行校正。
标准配备有同轴反射照明与偏光过滤器。

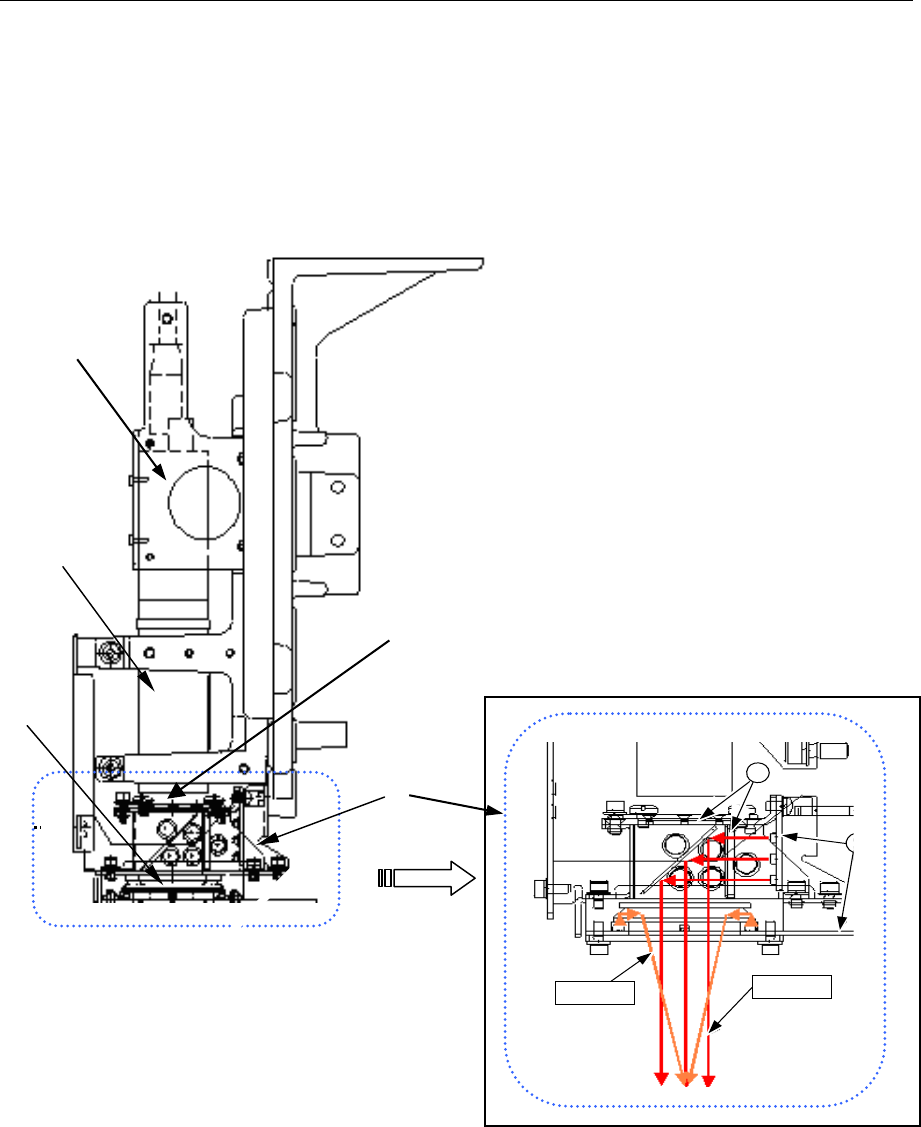

图 1-2-1-9 OCC 单元的各部分名称
②
①
③
④
⑤
① CCD 摄像机
② OCC 镜头
③ OCC 灯光单元
④ 偏光过滤器
⑤ 照明 LED 基板
第 1 部 基本编 第 1 章 设备概要
1-15
1-2-1-7 VCS 的构造
综合反射/透射照明、立体可动照明、同轴反射照明，进行元件识别及QFP,BGA,CSP,连接器
等的贴片。

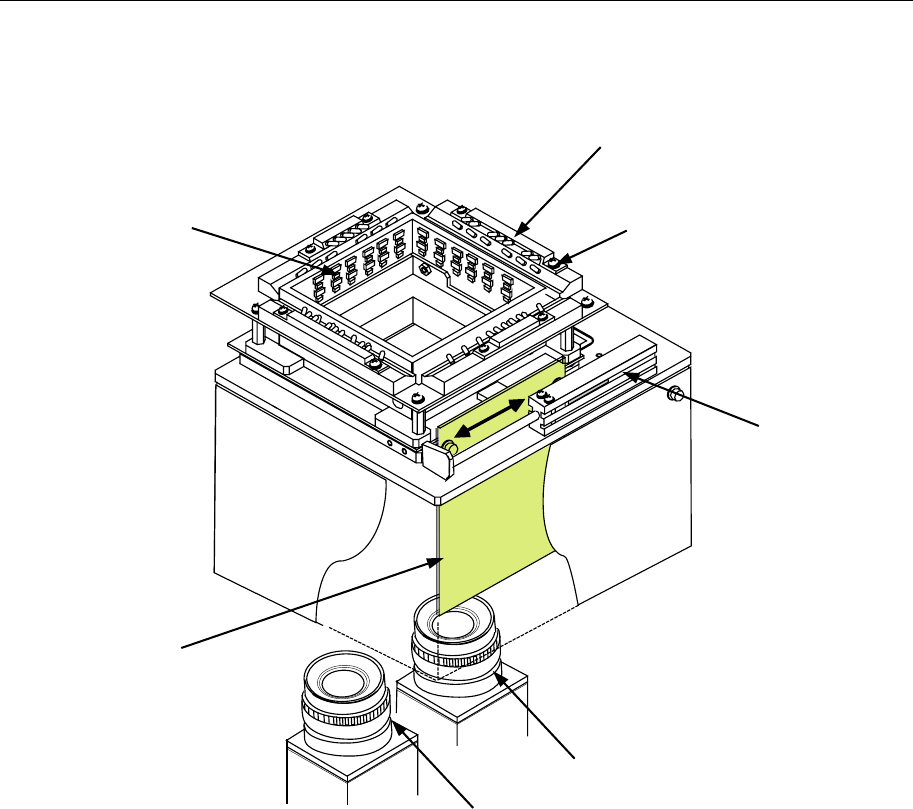

图 1-2-1-10 VCS 单元的各部分名称
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ VCS摄像机(标准：54mm)
⑥ VCS高分辨率摄像机(选项：27mm)
⑦ 汽缸(仅在选项时增加)
①
⑥
⑤
④
⑦
③
②
